Hypertherm THC Robotic System - Manual (Página 43)

C
A
THC.76
B
SHIELD
2
3
1
4
5
J5
INSTALACIÓN
7/7/00
3-22 Command THC ( Robótico) Manual de instrucciones

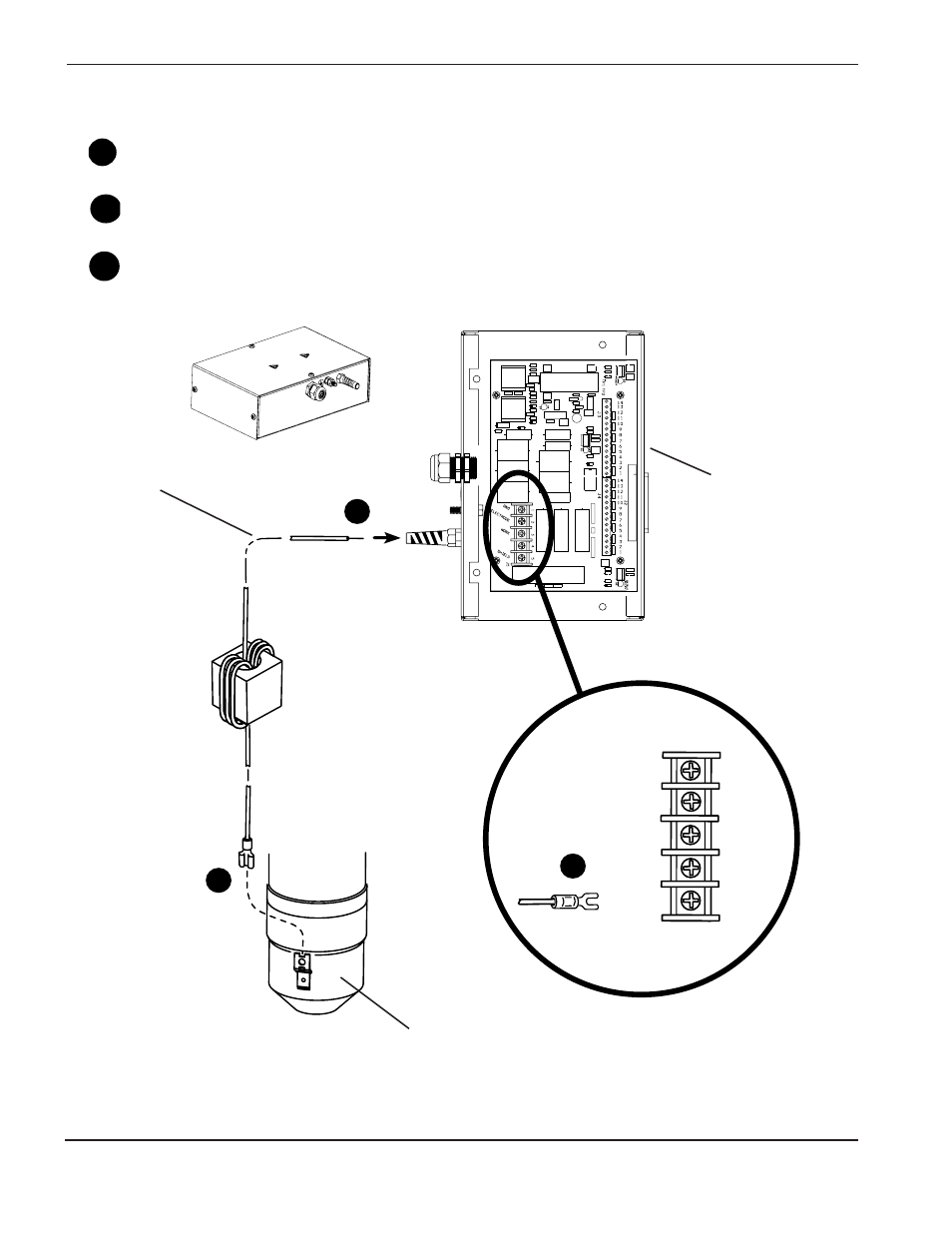

Figura 3-12 Conexión del alambre de contacto óhmico HD3070
Alambre del contacto óhmico
Instale el alambre de contacto óhmico a través del protector de estrés del ensamblaje de interfase de
plasma.
Instale un terminal bifurcado de tamaño apropiado, en el extremo del alambre y sujete al alambre al
terminal J5-5 que tiene la etiqueta “SHIELD” (protector).
Instale el otro extremo del alambre de contacto óhmico a la lengüeta IHS en la tapa retentora
de la antorcha.
C
B
A
Ensamblaje del
interfase del
plasma
Tapa retentora de la antorcha con lengüeta IHS
PAC184 Núm. de pieza 120543
PAC186 Núm. de pieza 020687
Alambre del contacto óhmico
