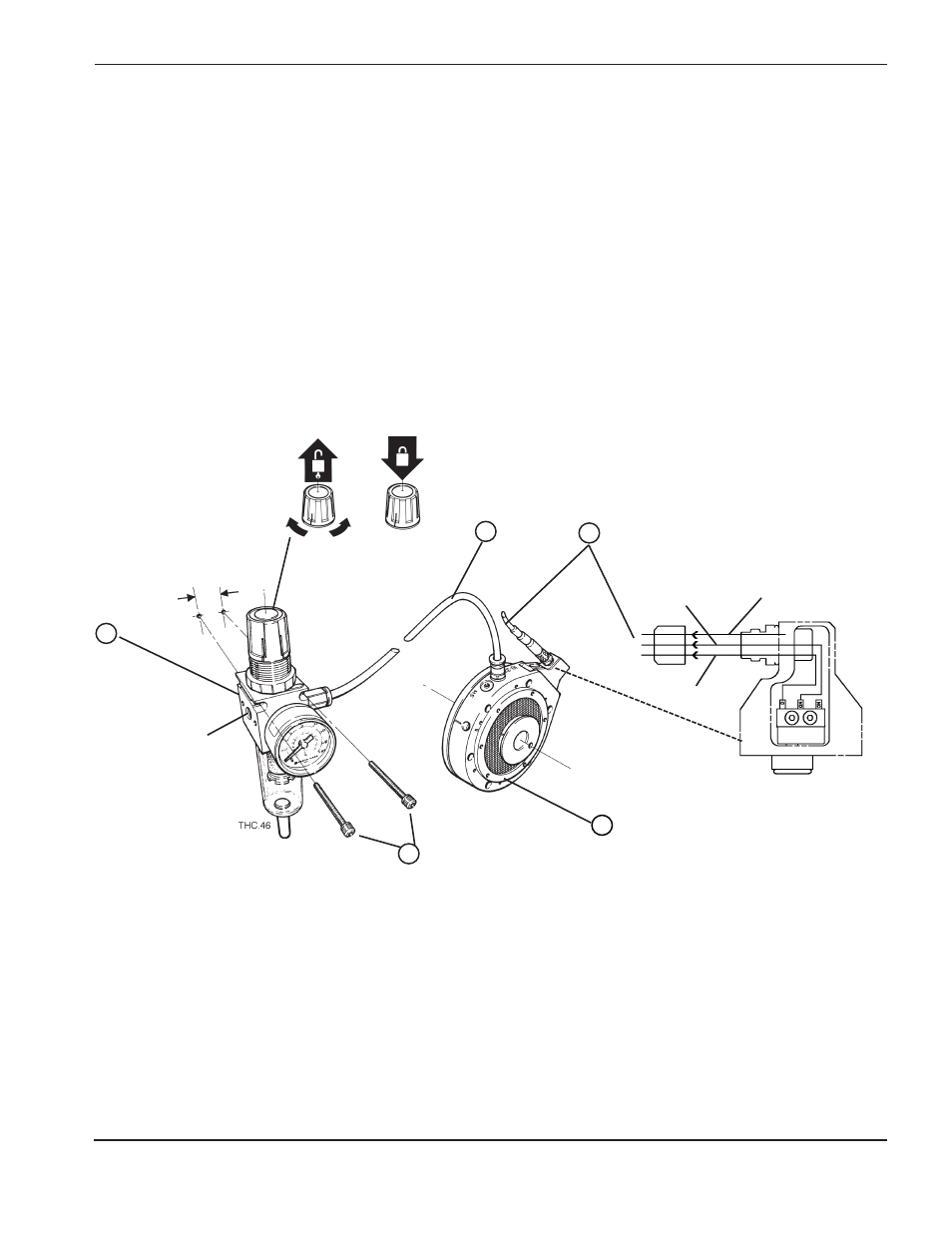

Figura 3-4

Detalles de montaje del kit “breakaway” de protección de antorcha (2 de 2)

INSTALACIÓN

6

Command THC

(

Robótico)

Manual de instrucciones

3-9

6. Conecte la salida eléctrica

del sistema de liberación de la antorcha al circuito de parada de emergencia del

CNC.

7. Monte el filtro/regulador

.

8. Conecte la tubería entre el regulador

y el sistema de paro

.

9. Acople la fuente de aire al orificio de entrada del regulador

a 6,9 bares (presión máxima recomendada).

El tamaño del orificio de entrada del regulador es 1/4 de pulgada NPTF.

10. Ajuste el regulador

para que indique 2 bares (presión de inicio recomendada) en el indicador.

11. Active el sistema de liberación de la antorcha manualmente para simular un choque.

Vuelva a colocar el sistema de liberación de la antorcha manualmente en la posición de bloqueo.

12. Ajuste la presión de aire hasta alcanzar la fuerza de activación deseada.

13. Una vez instalado el sistema de liberación de la antorcha, habilite el circuito de parada de seguridad del CNC.

Notas:

• Fije la presión de entrada del filtro/regulador

a 6,9 bares. No exceda 10,2 bares.

• El encaminamiento de los conductores, la fuerza de detención, la velocidad de IHS (detección de altura inicial) y los

movimientos de aceleración y desaceleración pueden afectar el ajuste de presión necesario para conseguir una
operación confiable.

• Si se retira la presión de aire (por ejemplo, por la noche), será necesario volver a colocar el sistema de liberación

de la antorcha en posición manualmente cuando vuelva a aplicarse aire. El sistema de liberación no permanecerá
en su posición si se pierde la presión de aire.

Marrón

33,34 mm

Interruptor de presión
del sistema de liberación
de la antorcha,
normalmente abierto

Orificio de entrada
1/4 pulg. NPTF
6,9 bares

Azul

(no conectado)

Negro

LEYENDA
Vea la página
anterior

9

12

10

11

3
