INSTALACIÓN
7/7/00
3-4
Command THC
(
Robótico)
Manual de instrucciones
Conjunto de interface de plasma
• Monte el conjunto de interface de plasma junto a la fuente de energía de plasma para facilitar la conexión
de cables de control y de procesamiento de señales entre las unidades. La unidad puede montarse en
cualquier posición. Los dos orificios de montaje requieren sujetadores número 8 (4 mm). Vea figura 3-2.

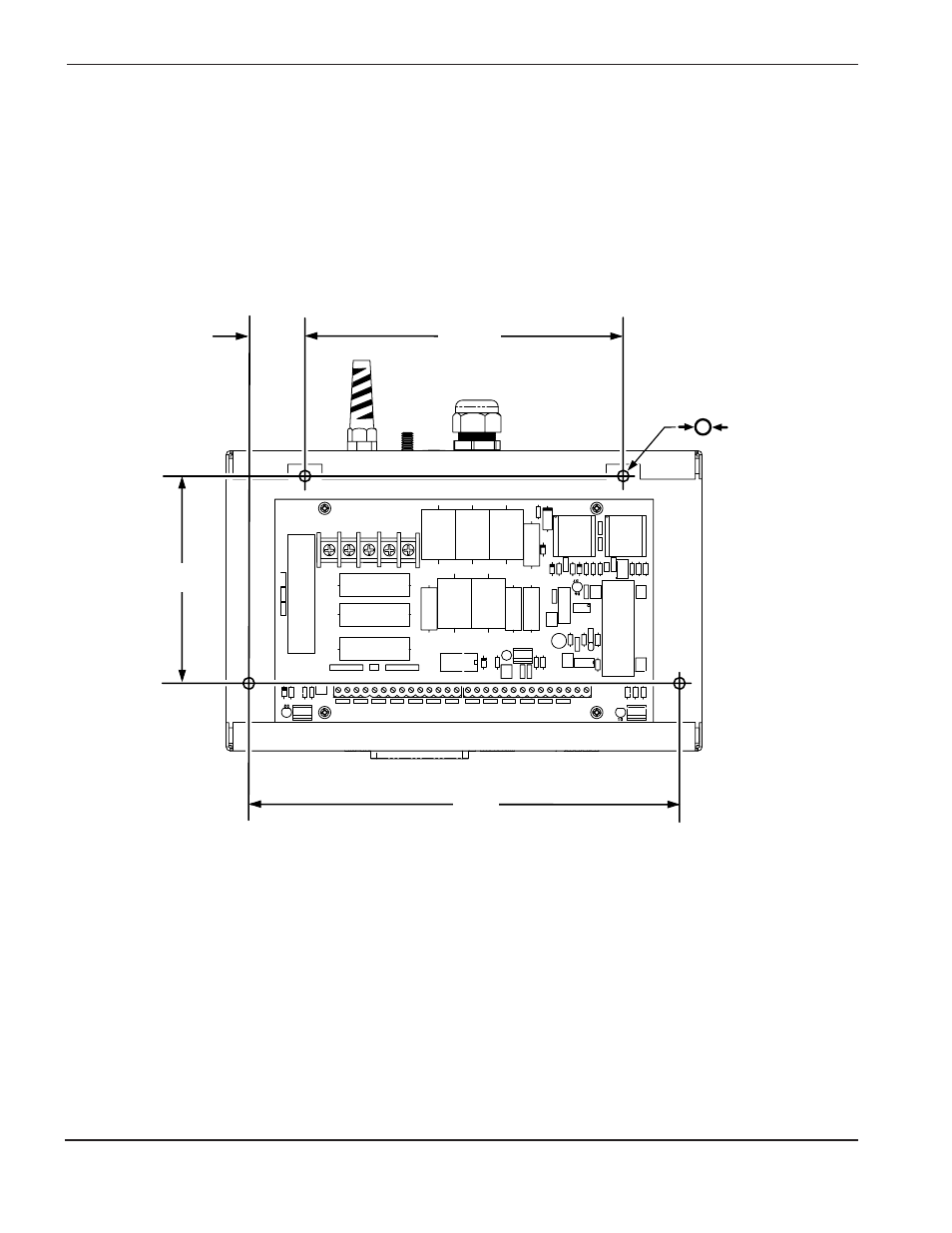

Figura 3-2
Montando el ensamblaje de interfase de plasma THC
THC.99
0.25"
(6 mm)
7.0"
(178 mm)
4.6"
(117 mm)
9.5"
(241 mm)
1.25"
(32 mm)
