INSTALACIÓN
6
Command THC ( Robótico) Manual de instrucciones 3-11

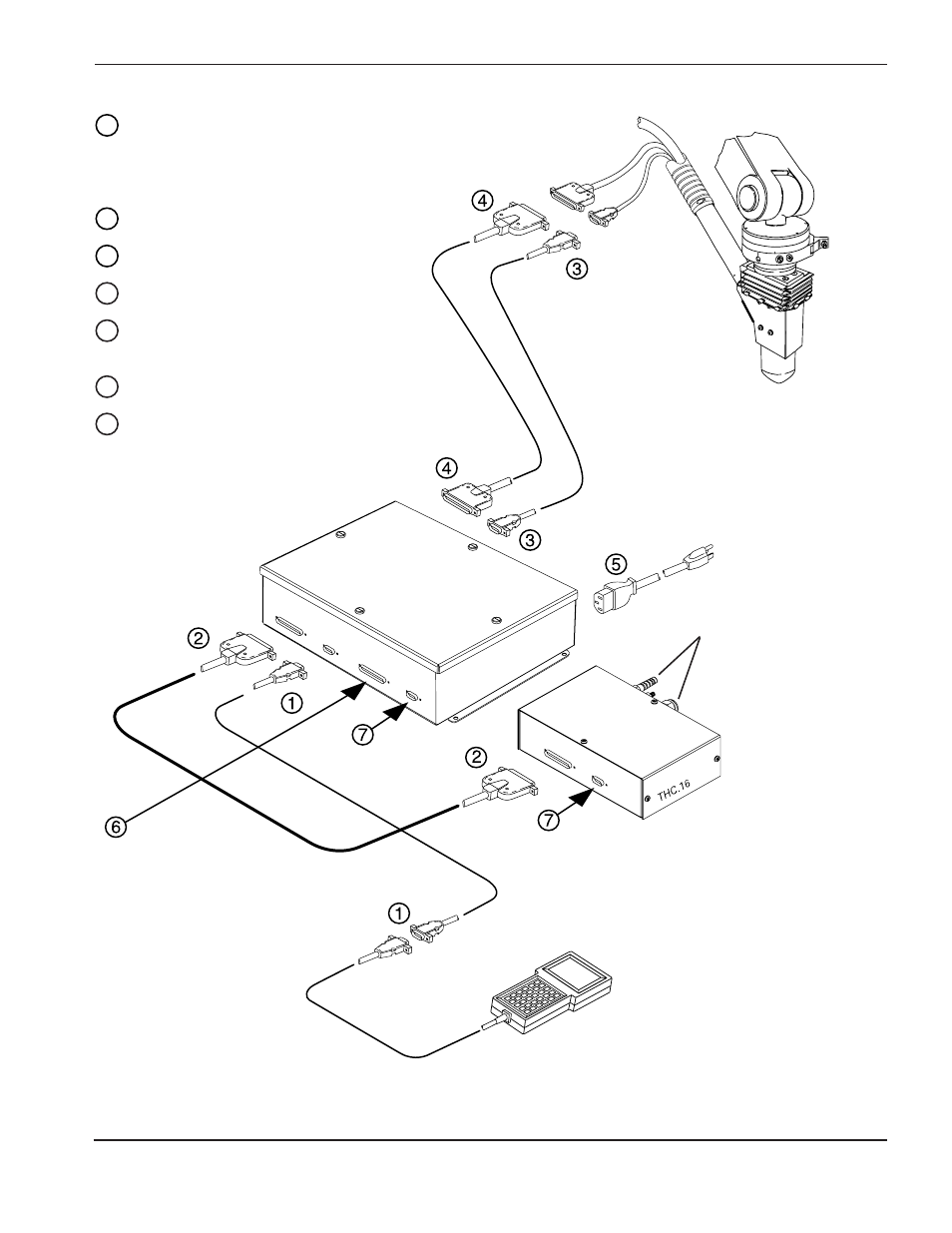

Figura 3-5 Cables del sistema THC
Control colgante del operador, opcional
con cable
Cable opcional de extensión del control
colgante
Cable del interfase del plasma
Cable del impulsador del motor
Cable de interfase del levantador I/O
Cordón de potencia primaria
(se muestra el de 115 VCA)
Cable del interfase de la máquina
No se usa 7
6
5
4
3
2
1
Módulo de
control de THC
Conjunto de
alzador robótico
Ensamblaje del
interfase del plasma
Control colgante del
operador, opcional
Vea secciones 3a-3h
(Command THC (X-Y)
Manual de instrucciones
802783) para las
instrucciones específicas
de fijación.
