MODO DE OPERAR
6/3/99
4-12 Command THC ( Robótico) Manual de instrucciones

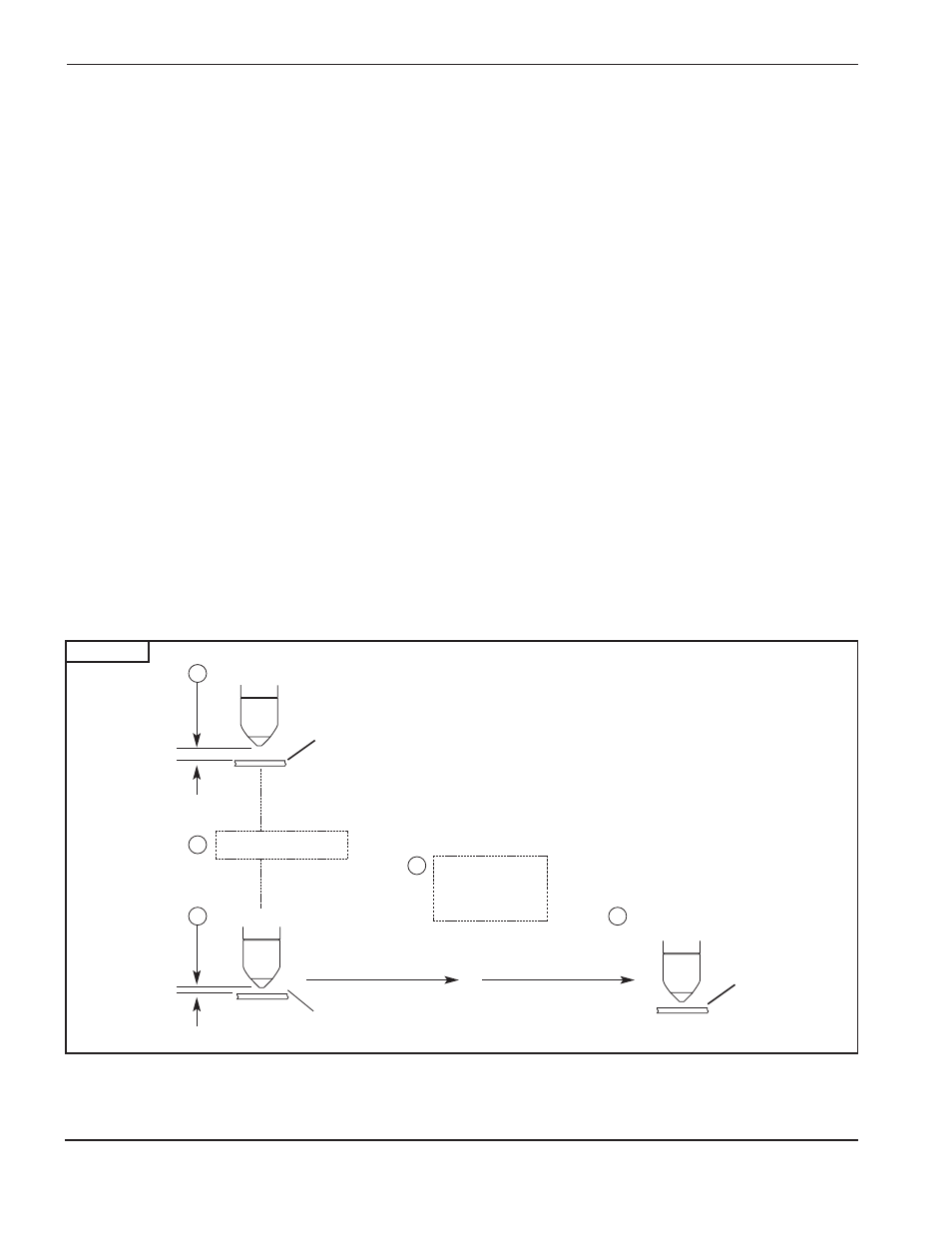

Figura 4-4 Factor típico de altura de perforado – Secuencia de eventos
EVENTO
1
2
4
Altura de perforado
Demora de perforado
3 Altura de corte
Placa
Demora para la
aceleración de la
máquina
Placa
5 Control automático
de voltaje
Placa
Determinación del factor de altura de perforado
Factor típico de altura de perforado
Vea la figura 4-4 para conocer la secuencia de eventos.
El factor de altura de perforado es un porcentaje de la altura de corte. El factor se ingresa en el control pendiente
del THC y el sistema calcula la altura de perforado necesaria. La altura de corte se mantendrá hasta que haya
transcurrido el tiempo de demora para la aceleración de la máquina; luego, la altura de la antorcha pasará a ser
una función del control automático de voltaje.
El factor de altura de perforado predeterminado es 150%. Normalmente, este valor se deja en 150%.
EJEMPLO: Altura de corte = 0,100 pulg.
Factor de altura de perforado = 150%
0,100 pulg. x 150% = 0,150 pulg.*
Altura de perforado = 0,150 pulg.
*El sistema THC realiza este cálculo.
