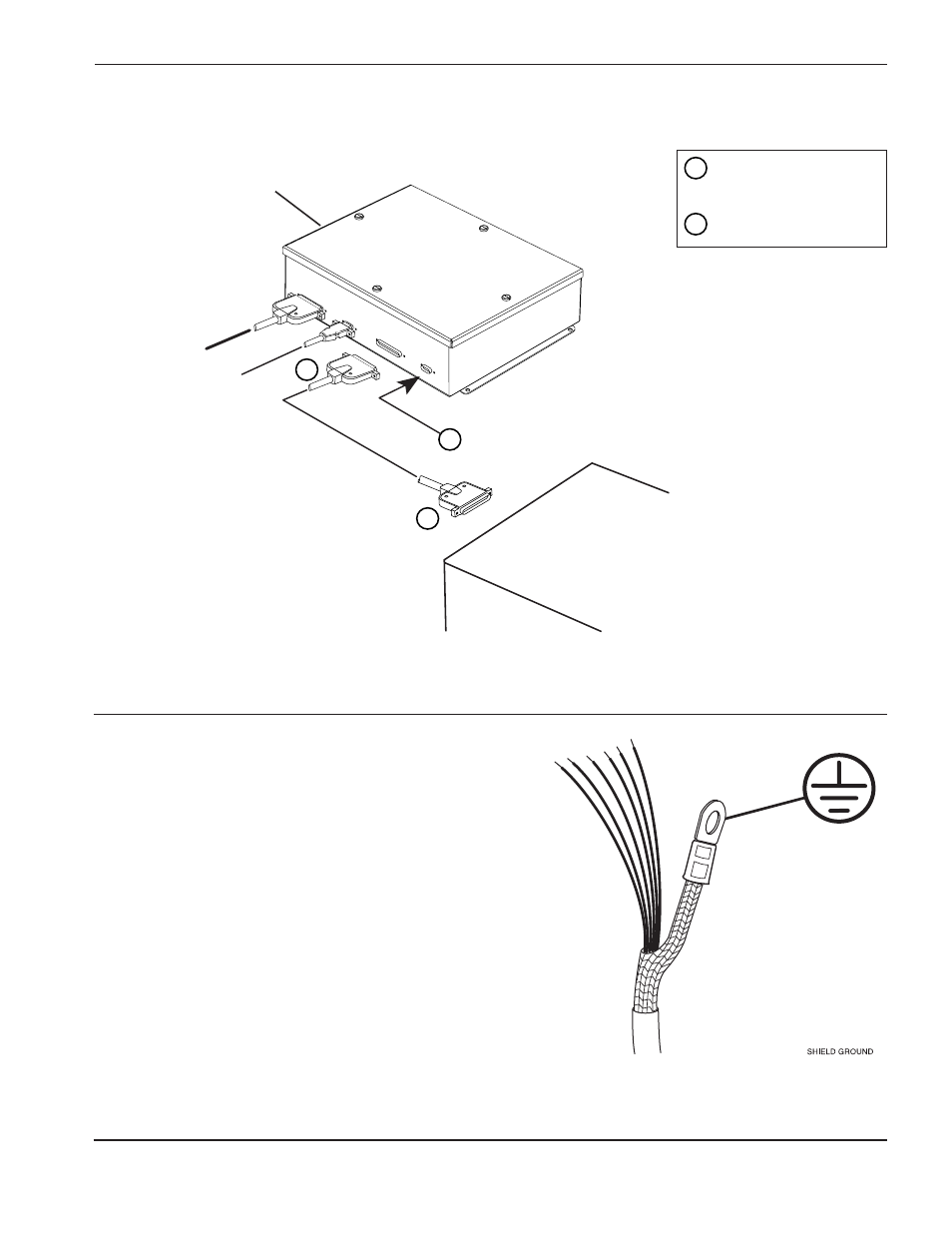

Figura 3-8
Cable del interfase de la máquina
INSTALACIÓN
7/7/00
Command THC
(
Robótico)
Manual de instrucciones
3-13
3. Instale el cable de interfase de la máquina como se muestra en la figura 3-8.
Cable del interfase de
la máquina
No se usa
2
1
4. Si el instalar requiere que haya que quitar el conector
del calbe, todos los alambres, incluyendo el protector,
tienen que ser terminados apropiadamente, o pueden
occurrir problemas de sistema. Vea figura 3-9.
Figura 3-9
Conexión a tierra del cable de
interfase de la máquina.
2
1
THC.87
1
Módulo de
control de THC
CNC
