ESPECIFICACIONES
6
2-6 Command THC ( Robótico) Manual de instrucciones
Conjunto de alzador robótico
Electricidad
Motor .................................................................................+ 5 VCD, bifásica (1 amperios por fase)
Interruptores de fin de carrera...........................................+ 24 VCD
Función del control del alzador
Motor .................................................................................Por pasos
Propulsión del motor .........................................................Por pasos, corriente constante fragmentada
Interruptores de fin de carrera del alzador ........................Interruptor de posición de descanso e interruptor
de fin de carrera inferior
Velocidad máxima, eje Z ...................................................2540 mm por minuto
Recorrido máximo, eje Z ...................................................25 mm
Altura................................................................................Figura 2-4
Peso (Incluye alzador, desconexión,
antorcha y consumibles)................................................2,85 kg

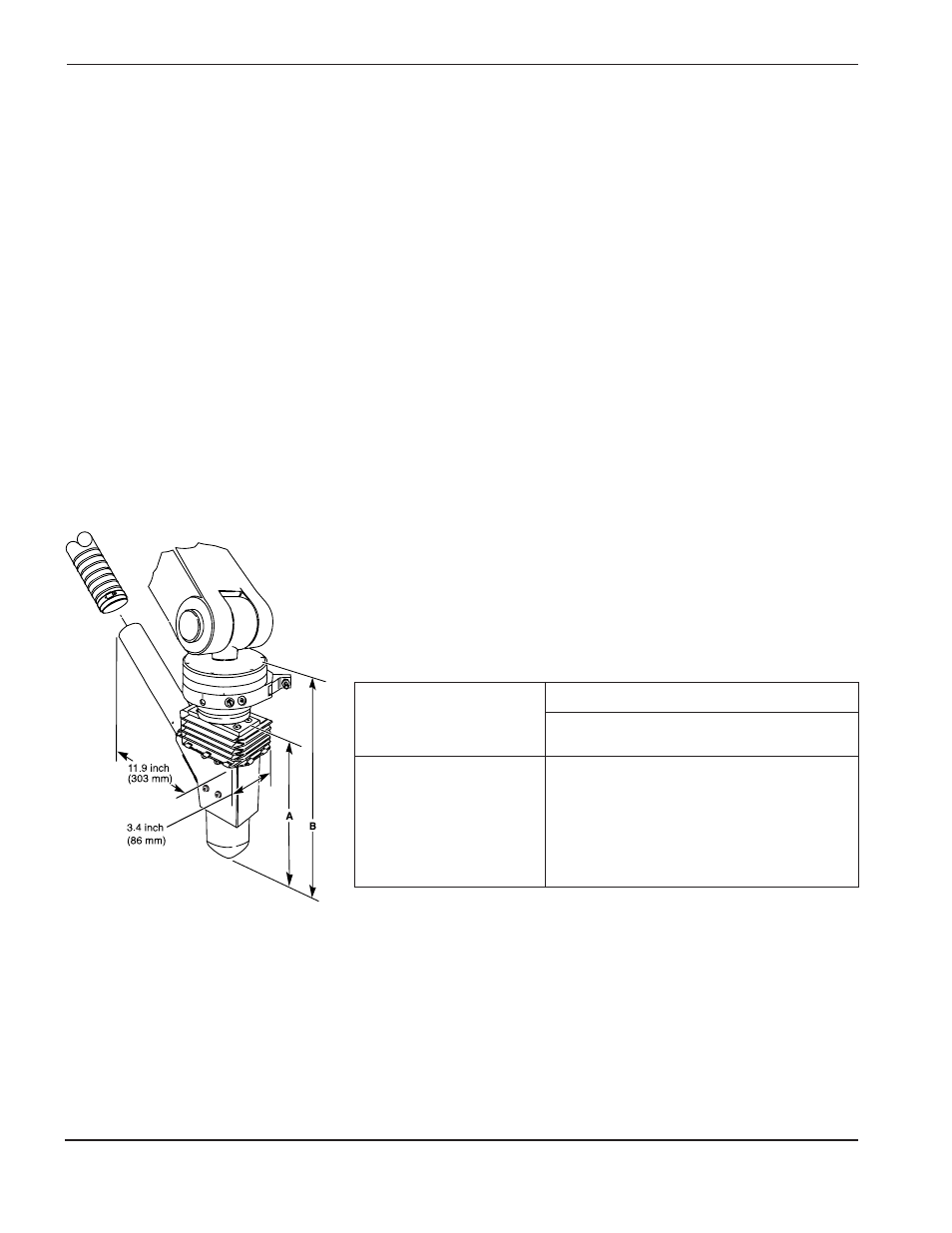

Figura 2-4 Conjunto de alzador robótico
Posición
Totalmente Mitad de Totalmente
retraído recorrido (Teach) extendido
A. Sin opción 264 mm 276 mm 289 mm
“breakaway” de
protección de antorcha
B. Con opción 321 mm 334 mm 346 mm
“breakaway” de
protección de antorcha
