Montaje de las unidades del sistema
Antes de interconectar el sistema THC, monte las unidades según se indica utilizando los accesorios
proporcionados por el cliente. No permita que las unidades permanezcan sin protección encima de bastidores o
sobre el suelo. Consulte la Sección 2, Especificaciones, para conocer las dimensiones de cada unidad.
Módulo de control de THC
• Monte el módulo de control de THC cerca del controlador de CNC para facilitar el acceso a la potencia
primaria del sistema THC y para permitir fácil acceso para el trazado y la conexión de cables. La unidad
puede montarse en cualquier posición excepto con el módulo de energía (receptáculo e interruptor de CA)
de cara hacia arriba. El módulo lleva cuatro orificios para su montaje, que requieren sujetadores de 1/4 de
pulgada (6 mm). Vea figura 3-1.
12 in.
(305 mm)
17.25 in.
(438 mm)
THC.70

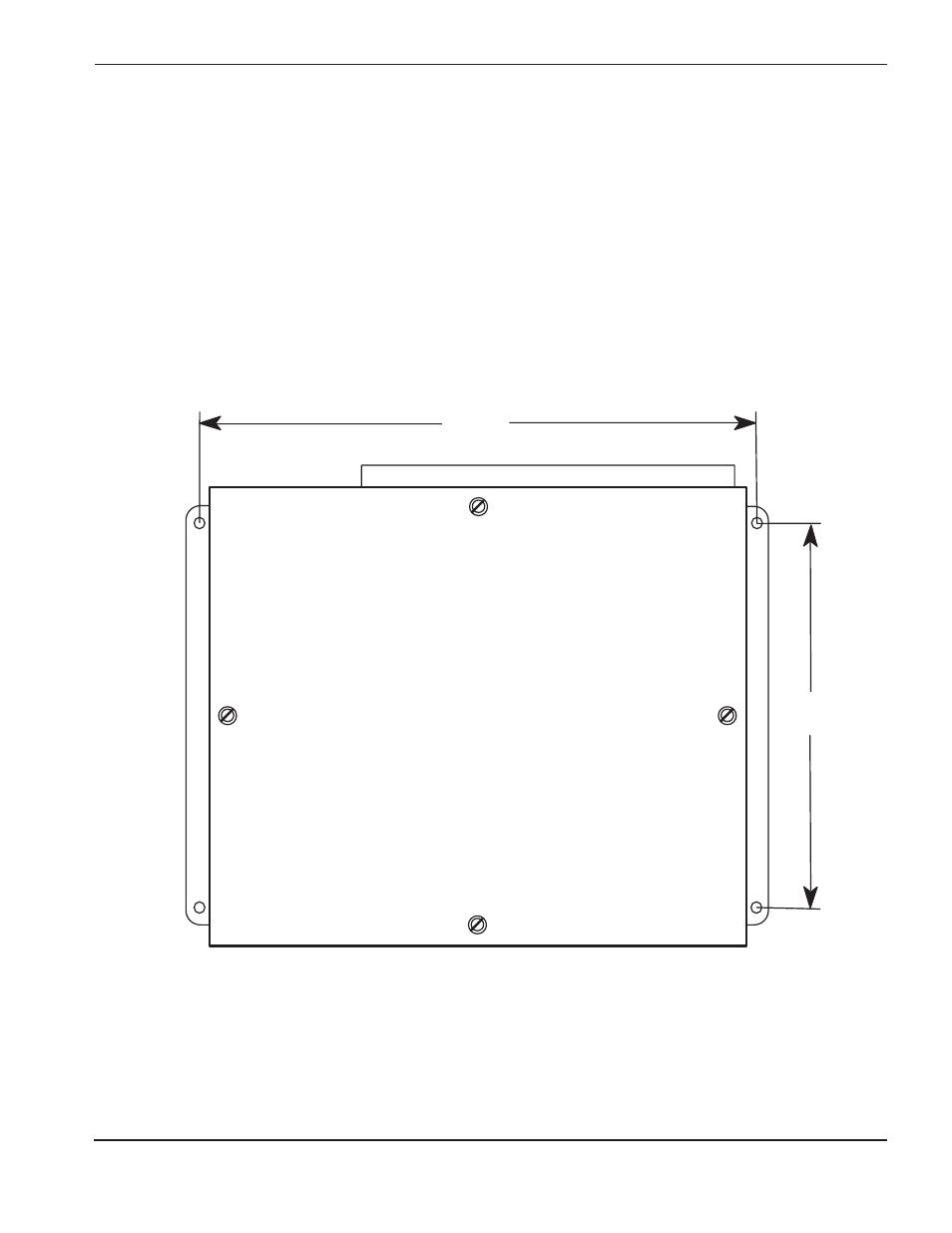

Figura 3-1
Montando Módulo de Control THC
