INSTALACIÓN
7/7/00
Command THC
(
Robótico)
Manual de instrucciones
3-21

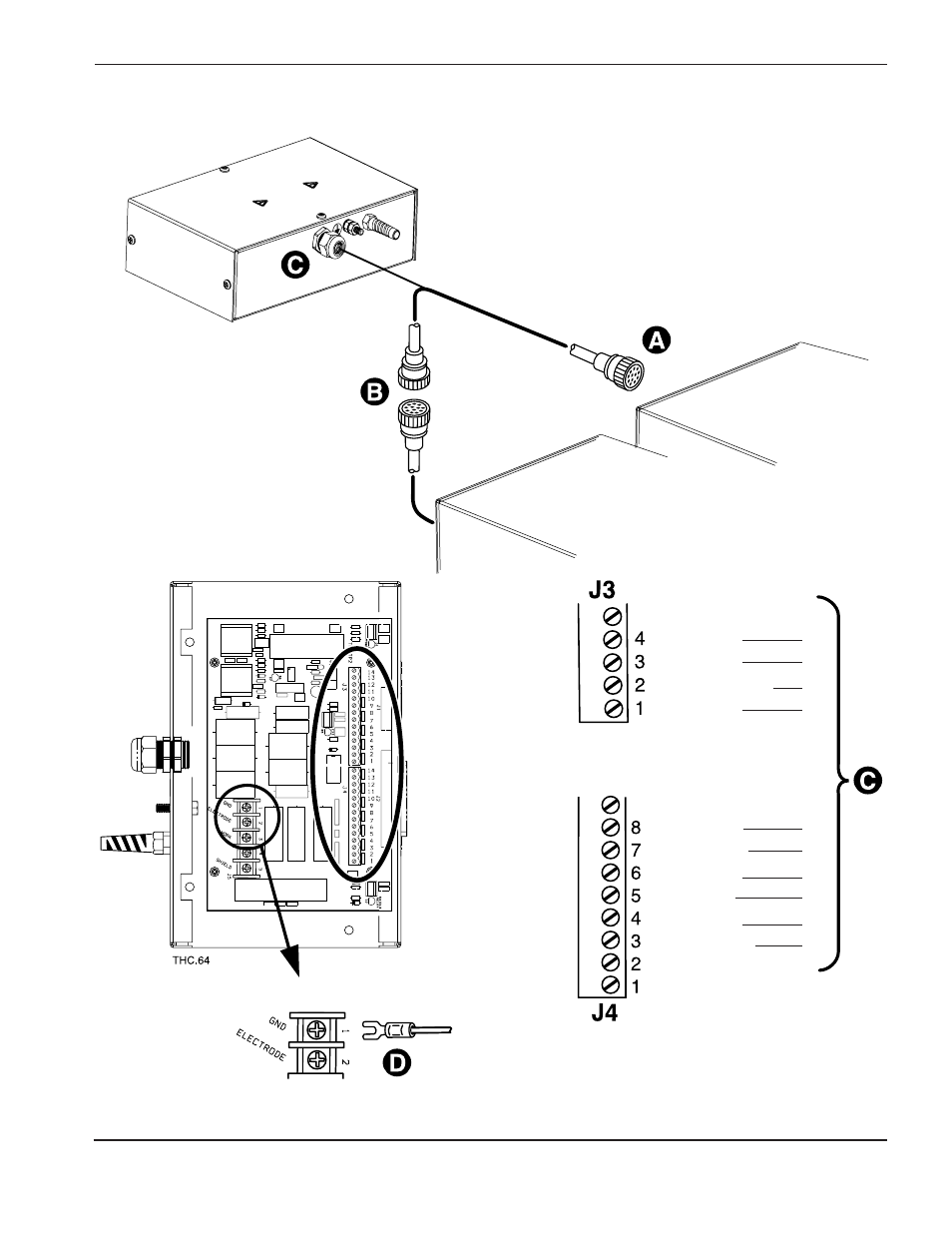

Figura 3-11
Conexiones del cable interfase de la fuente de energía HD3070
Ensamblaje del interfase del
plasma
Ensamblaje del interfase
del plasma
Fuente de energía
CNC
Arco Piloto -
Arco Piloto +
Entrada de transferencia -
Entrada de transferencia +
Perforación completa -
Perforación completa +
Retener ignición -
Retener ignición +
Activar plasma -
Activar plasma +
24V -
24V +
Alambre verde
Alambre negro
Alambre anaranjado
Alambre negro
Alambre negro
Alambre blanco
Alambre negro
Alambrel rojo
Alambre negro
Alambre amarillo
