INSTALACIÓN
7/7/00
3-24 Command THC ( Robótico) Manual de instrucciones

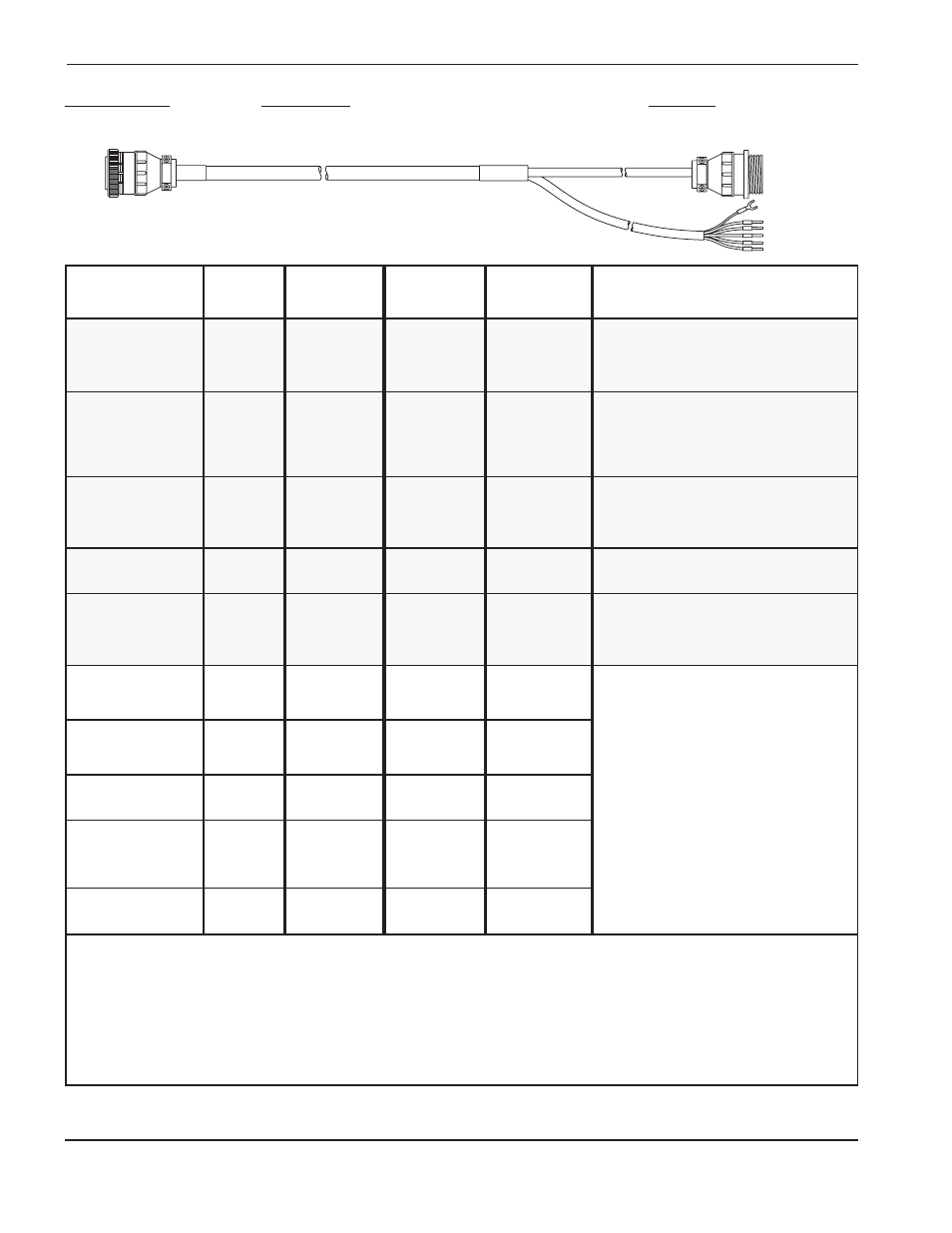

Figura 3-14 Cable Números de pieza y lista de señales
Núm. de pieza Descripción Longitud
123270 HD3070 Power Supply Interface Cable 6 ft./1.8 m
1X1 1X1
Extremo de Extremo del
Nombre la fuente de Extremo del interface
de señal Color energía (1X1) CNC de plasma Función
Hold I/O - Negro 1 No J5-6 (Opcional) Señal (I/O) de retener ignición
I/O de Retener + Rojo 5 conectadas J5-5 utilizada para el preflujo durante el IHS
Drenaje Drenaje 10 (detección de altura inicial). También utilizada
por la unidad de energía para sincronizar la
operación de múltiples antorchas.
Pierce Complete - Negro 2 No J5-8 (Opcional) La unidad de potencia utiliza la
Perforado completo + Blanco 6 conectadas J5-7 señal Perforado completo para medir el
Drenaje Drenaje 11 tiempo de transición del flujo de gas de
perforado al flujo de gas de corte. El usuario
especifica este tiempo de demora intro-
duciéndolo en el THC.
Torch Ignition Out - Negro 3 No J6-4 (Opcional) Señal de salida de ignición de la
Salida ignición Verde conectadas J6-3 antorcha. Esta señal se mantiene durante la
antorcha + 7 ignición de la antorcha. El contacto se
Drenaje Drenaje 12 cierra tras la ignición de la antorcha. Cierre
por contacto seco.
Plasma On - Negro 9 No J5-4 Señal Plasma Enc se mantiene durante el
Plasma Encendido + Amarillo 15 conectadas J5-3 corte por plasma. Si se pierde la señal, es
Drenaje Drenaje 14 necesario reiniciar el sistema.
Transfer Out - Negro 37 No J6-2 Señal de Transferir arco. El contacto se cierra
Transf. de salida + Naranja 32 conectadas J6-1 después de la transferencia del arco y la
Drenaje Drenaje 26 demora de perforado (determinado en el
panel frontal de la fuente de energía). Cerrado
por contacto seco.
Power Off Negro 4 4 No
Apagado Azul 8 8 conectadas
Drenaje Drenaje 13 13
External Interlock Rojo 16 16 No
Bloqueo externo Azul 17 17 conectadas
Drenaje Drenaje 18 18
Power On Input Negro 29 29 No Estas señales se conectan al CNC. Consulte
Entrada Encendida Marrón 34 34 conectadas el manual de instrucciones del HD3070
Drenaje Drenaje 23 23 para obtener información sobre las señales.
Power Interlocks Rojo 35 35 No
Bloqueos de
potencia primaria Blanco 30 30 conectadas
Drenaje Drenaje 24 24
1/50 AC Volts Rojo 33 33 No
1/50 voltios CA Verde 28 28 conectadas
Drenaje Drenaje 37 37
Las áreas sombreadas indican conexiones del conjunto de interface de plasma.
Otros puntos de conexión J5 y J6 del conjunto de interface de plasma:
• J5-1 (+) y J5-2 (-) – Disponibilidad de 24 VCD, máximo de 500 mA
• J5-9 a J5-14 – Reservados para uso futuro.
• J6-5 (+) y J6-6 (-) – Contacto alternativo de la boquilla. Una señal ópticamente aislada que indica que la boquilla se halla
en contacto óhmico con la pieza de corte. El contacto óhmico se representa mediante un 1 lógico.
• J6-7 a J6-12 – Reservados para uso futuro.
• J6-13 y J6-14 – Conexión de protección directa a tierra.
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
[ ]
