Ejemplos de aplicación
Módulos de funciones para el KL6904 35
5.2 Máquina con control de puerta de protección
Componentes necesarios:
1 x KL1904
1 x KL6904
1 x KL1404
2 x Contactores con contactos auxiliares (p. ej., Siemens Sirius)
1 x Módulo de funciones MON
Función:
Tras la conexión las salidas MonOut y MonDelOut se encuentran en el estado “0“. Sólo cuando las entradas
MonIn1, MonIn2 y EDM1 tienen el estado “1“ (interruptores S1 y S2 cerrados) y se acciona el pulsador S3,
(primero flanco ascendente y descendente en la entrada Restart) se conmutan las salidas MonOut y
MonDelOut en “1“. Los contactores K1 y K2 se excitan. Al abrir el interruptor de puerta de protección S1 y/o
S2 se provoca la caída de los contactores K1 y K2.
El cierre de los contactos en los contactores K1 y K2 se detecta mediante la entrada EDM1 y la reconexión
se evita mediante el módulo.
El módulo notifica este error estableciendo la salida Error en TRUE.

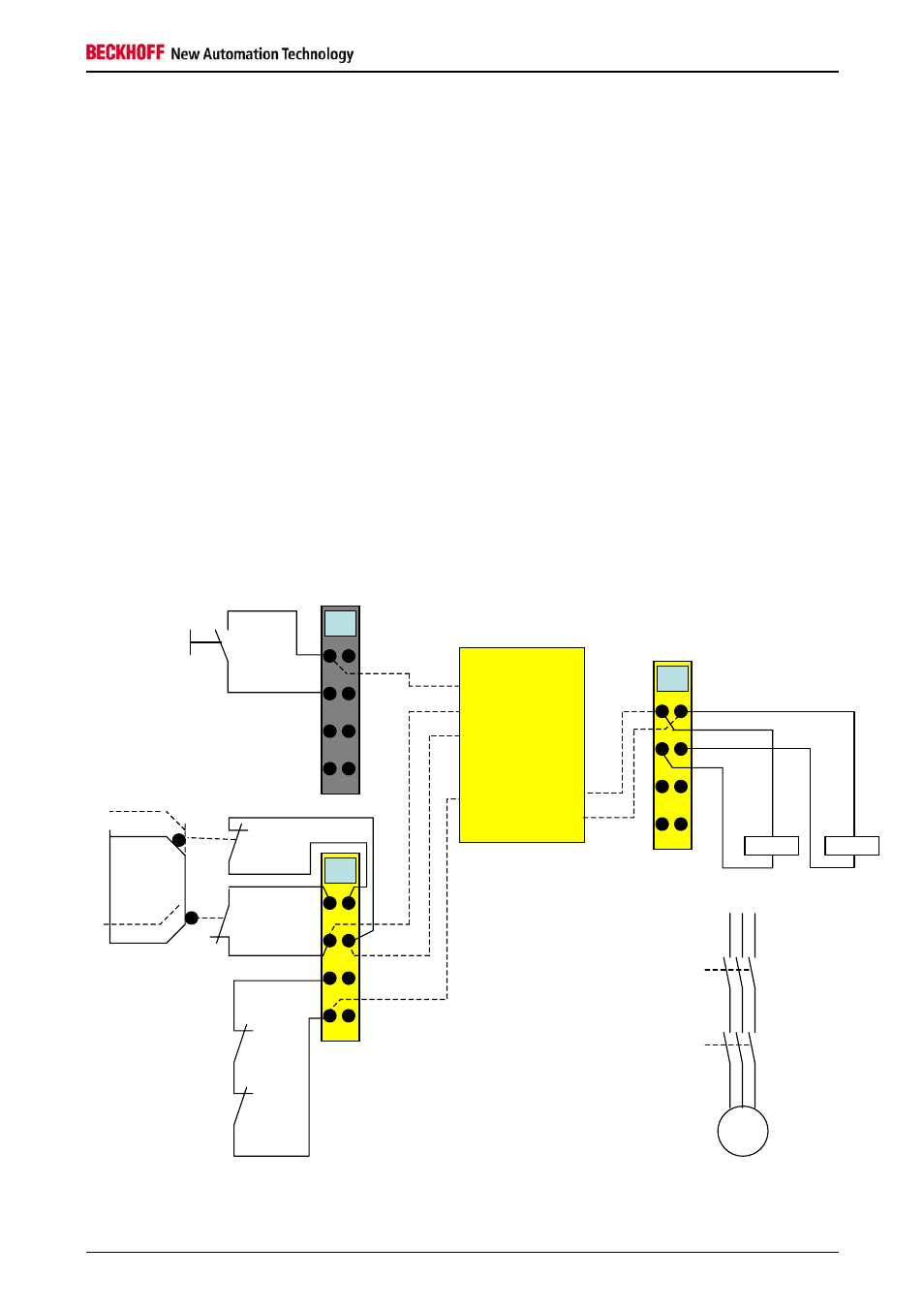

Figura 5-2: Máquina con control de puerta de protección
FB MON
MonIn2
Restart
KL1904
KL1404
MonOut
MonDelOut
KL6904
K1 K2
K1
K2
M
K1
K2
EDM1
ZU
offen
S1
S2
S3
MonIn1
