Módulos de función
Módulos de funciones para el KL6904 10
4 Módulos de función
Los módulos de funciones tienen unas funciones determinadas que se deben configurar mediante
parámetros. Las entradas o salidas de un módulo de funciones pueden ser entradas o salidas de la imagen
de proceso local, pero también se pueden vincular salidas de módulos de funciones con entradas de otro
módulo de funciones.
4.1 Módulo de funciones AND
4.1.1 Descripción de las funciones
Con el módulo de funciones AND se pueden vincular varias señales de entrada mediante Y a una señal de
salida. Además, en cada entrada se puede configurar si la señal de entrada es un contacto de reposo
(Break contact) o un contacto de trabajo (Make contact). Un contacto de trabajo supone que la señal de
entrada correspondiente se niega antes de tener efecto Y.
La entrada AndIn1 se diferencia de las entradas AndIn2-AndIn8 en que también se puede vincular a una
entrada estándar. De esta forma es posible desconectar una salida segura mediante señales estándar. Las
salidas no se pueden conectar mediante señales estándar, sino que únicamente se pueden habilitar, puesto
que en el módulo de funciones AND siempre tiene que haber vinculado como mínimo dos entradas (y la
segunda entrada es una entrada segura que evita la conexión).

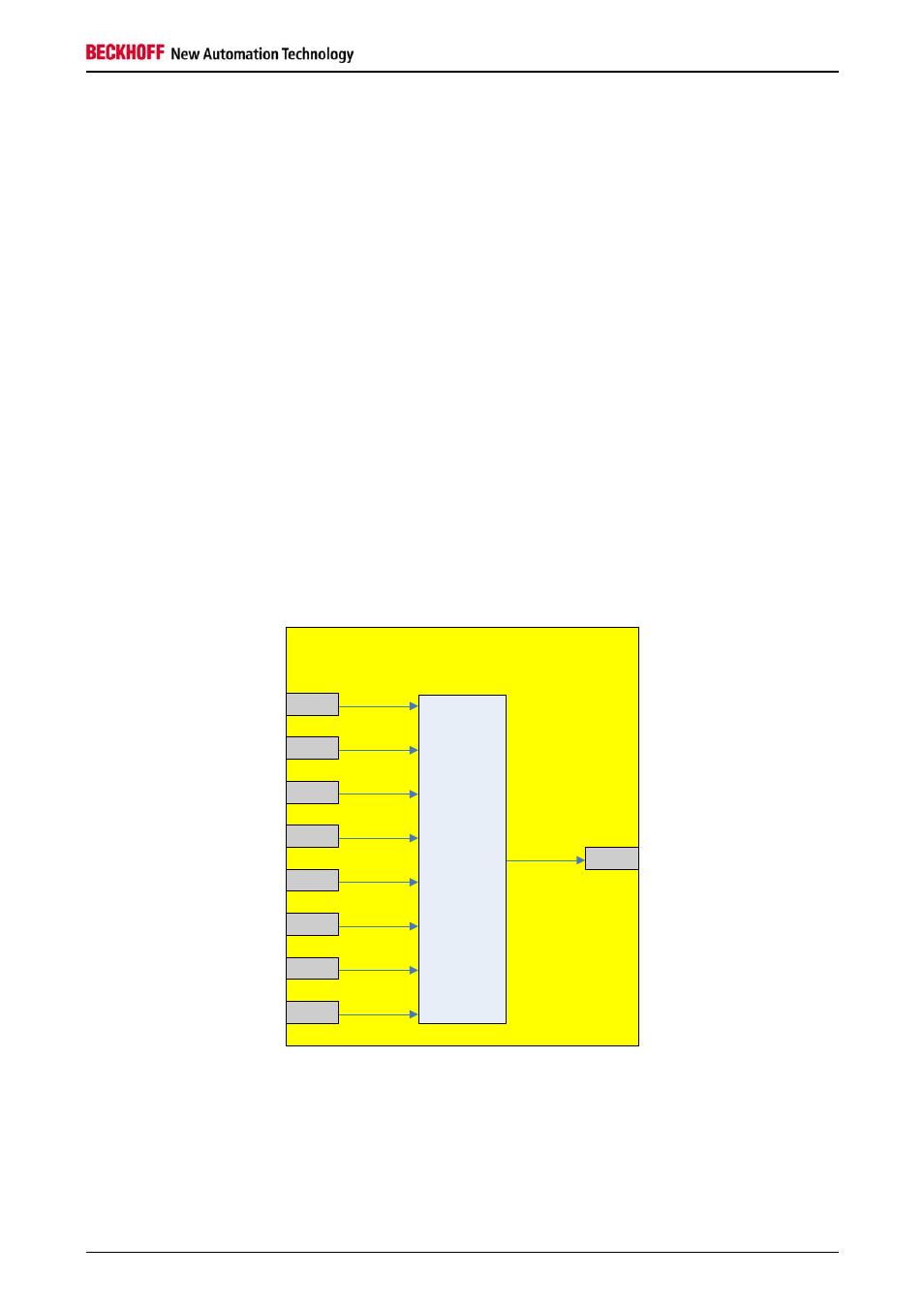

Figura 4-1: Módulo de funciones AND
FB AND
AndOut
AndIn1
AndIn2
AndIn3
AndIn4
AndIn5
AndIn6
AndIn7
AndIn8
&
