Módulos de función
Módulos de funciones para el KL6904 16
4.3 Módulo de funciones OPMODE
4.3.1 Descripción de las funciones
Con el módulo de funciones OPMODE se pueden realizar conmutadores-selectores de modo de
funcionamiento. El módulo de funciones posee 8 entradas y 8 salidas, que pasan en bucles una a una, con
lo cual se pueden seleccionar hasta 8 modos de funcionamiento diferentes. Sólo cuando se establece
exactamente una entrada (“1“), el módulo de funciones OPMODE establece la salida correspondiente y el
resto de salidas permanece en estado seguro (”0“). Si no se establece ninguna entrada o se establecen
varias, todas las salidas se encuentran en estado seguro. Cuando se activa la entrada de reinicio Restart, el
estado seguro de las salidas en el inicio y en el cambio de modo de funcionamiento sólo se abandona
mediante una secuencia de señales
0->1->0 en la entrada de reinicio Restart. Además, se puede indicar un tiempo de discrepancia con el cual
se controla el cambio de un modo de funcionamiento al siguiente.

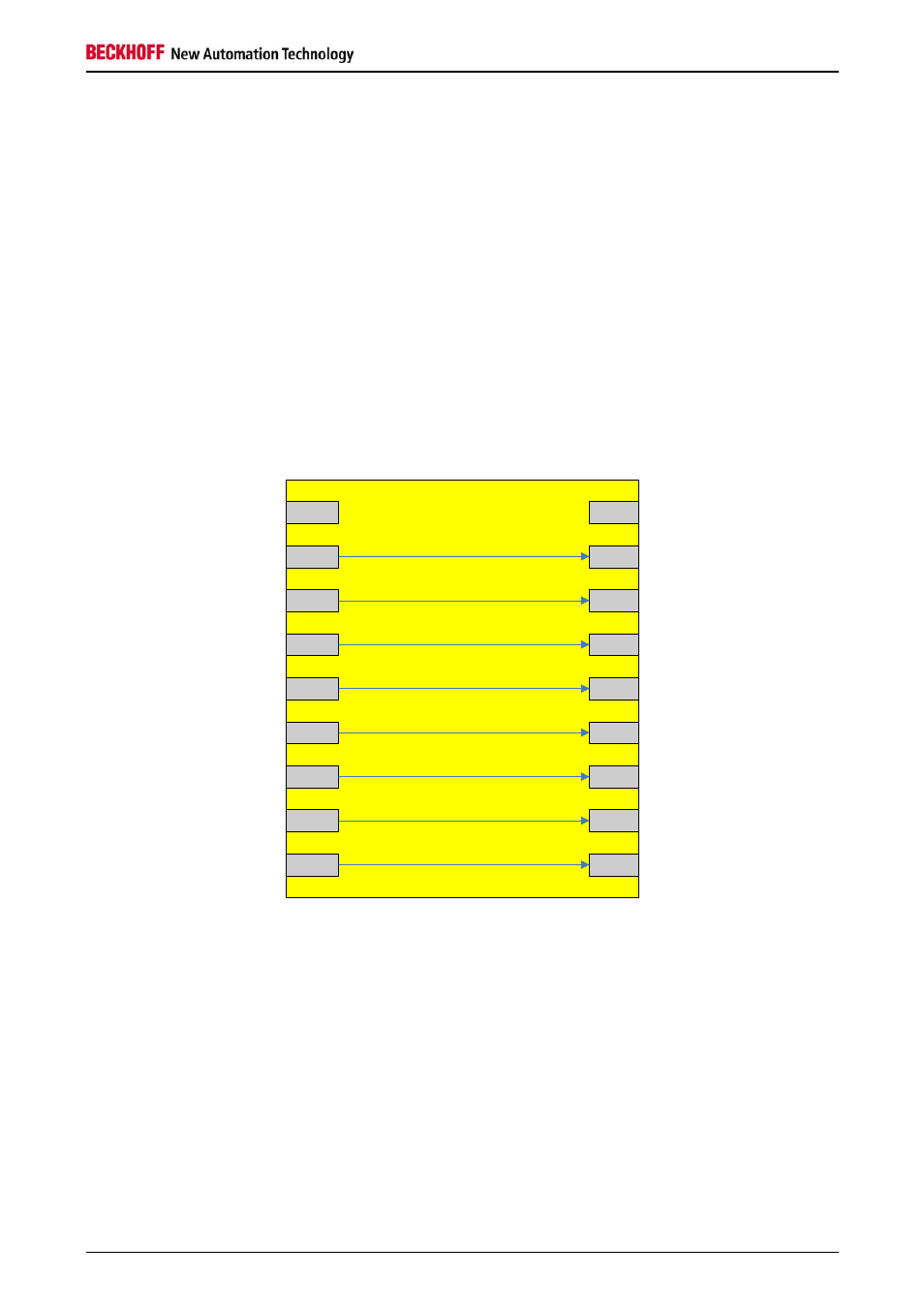

Figura 4-5: Módulo de funciones OPMODE
FB OPMODE
In1
In2
In3
In4
In5
In6
In7
In8
Out1
Out2
Out3
Out4
Out5
Out6
Out7
Out8
Restart Error
