Módulos de función
Módulos de funciones para el KL6904 15
4.2.3 Configuración del módulo de funciones OR en TwinCAT System Manager

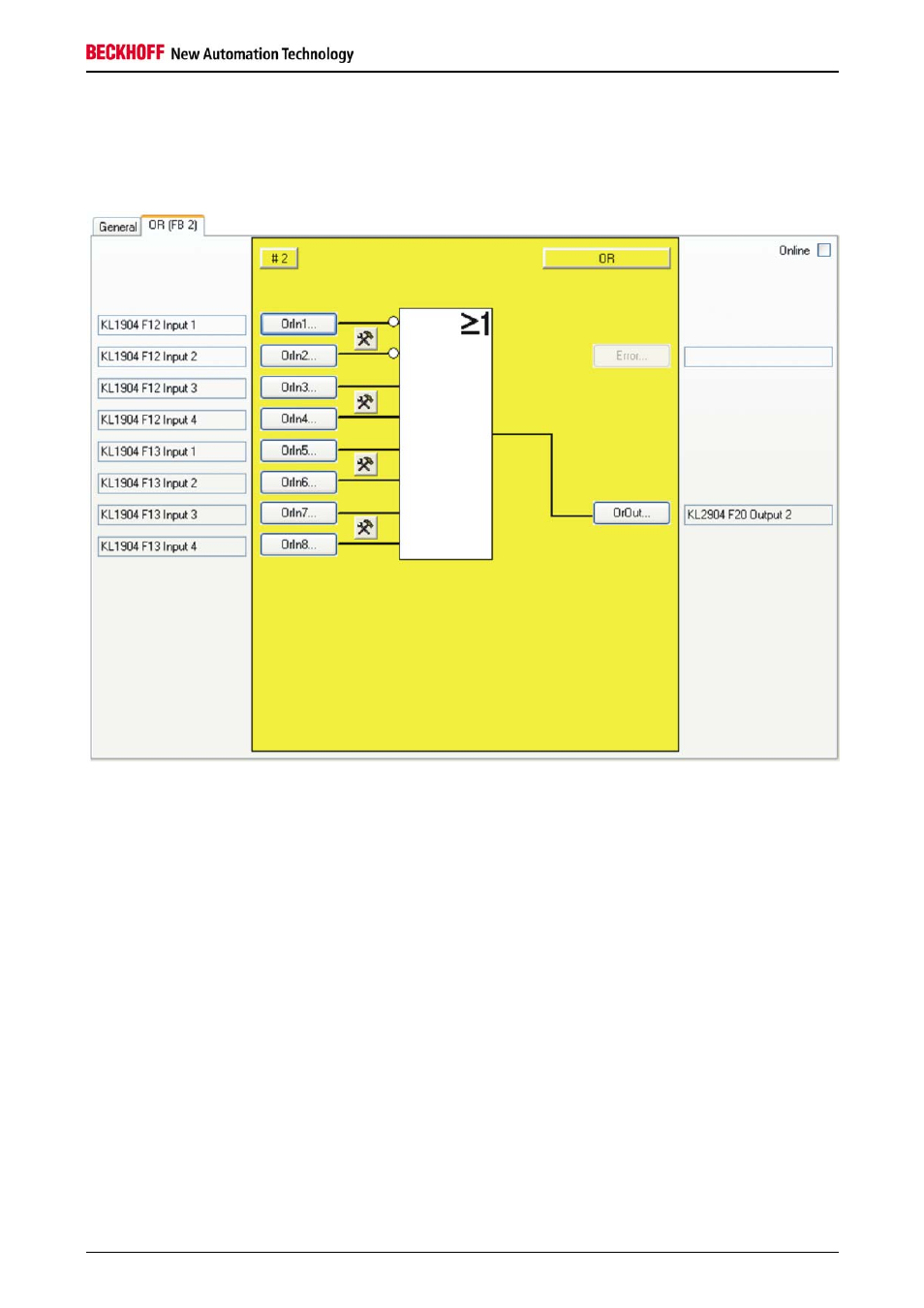

Figura 4-4: Configuración del módulo de funciones OR
Con el botón de configuración a la derecha de dos entradas OrIn se configura su comportamiento y las
entradas siempre son de un canal. No se puede utilizar un control de discrepancia con OR.
Los botones “OrIn(x)“ sólo se pueden seleccionar cuando se ha activado la entrada correspondiente. En la
configuración por defecto todas las entradas están desactivadas.
Con los botones “OrIn(x)“ se vinculan las variables de entrada del módulo de funciones OR.
Con el botón “ OrOut“ se vincula la variable de salida del módulo de funciones OR.
El módulo de funciones OR no da ninguna información de error y, por tanto, el botón de error está
desactivado en un principio.
