Terminal TwinSAFE Logic KL6904
Módulos de funciones para el KL6904
9

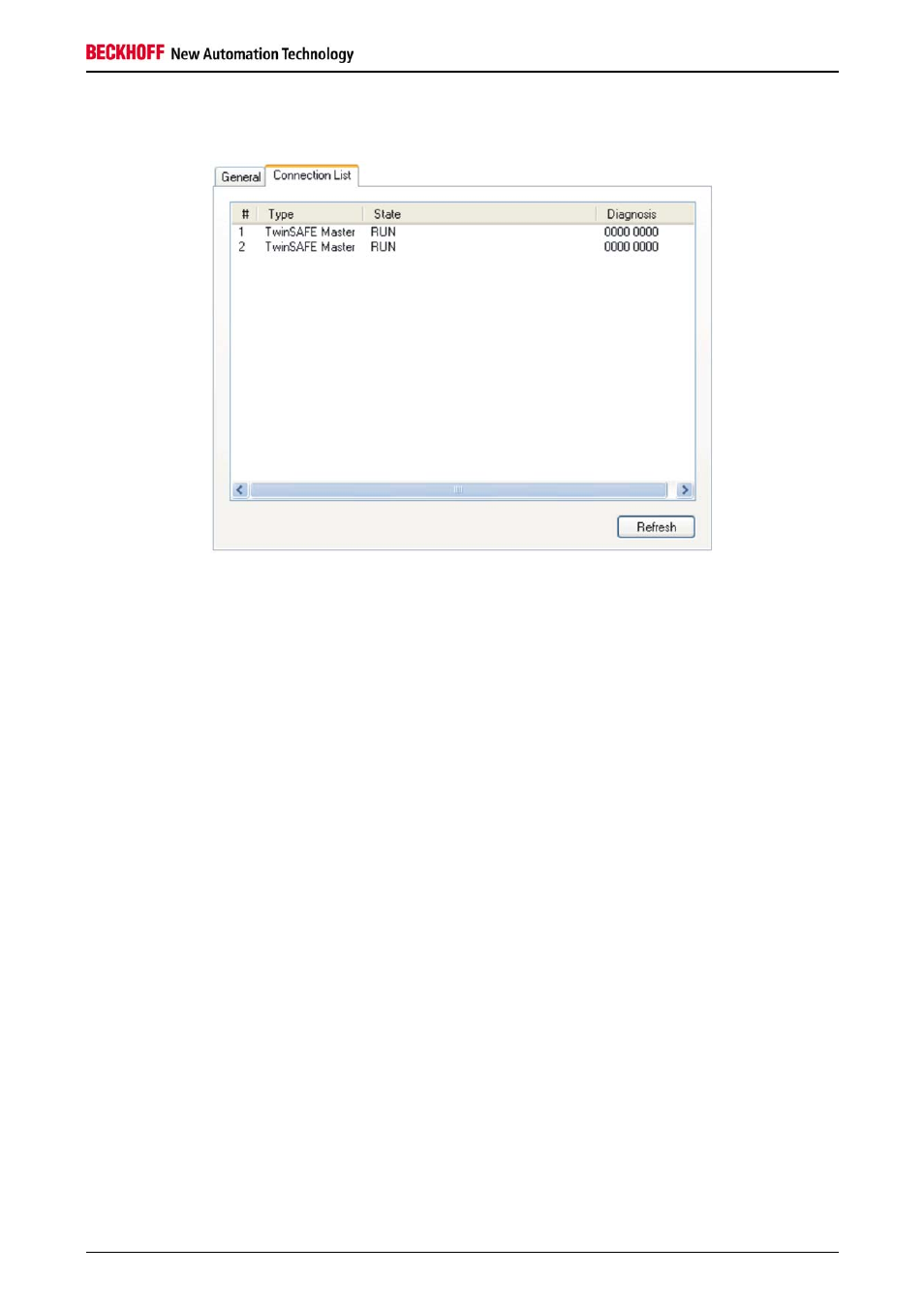

El estado de las TwinSAFE Connections se muestra en la página de resumen TwinSAFE Connection List en
la ficha “Connection List“. Además del estado, también se establecen los bits de diagnóstico.
Los bits de diagnóstico tienen el significado siguiente. La indicación empieza con Índice 0 en el extremo
derecho del byte de diagnóstico.
Bits de diagnóstico de la conexión:
Bit 0: Se ha recibido mensaje cero (inesperado) (p. ej., interrupción del K-Bus o del bus de campo)
Bit 1: Estado de K-Bus no válido
Bit 2: Ha transcurrido Watchdog
Bit 3: Error CRC2
Bit 4: Error SeqNo
Bit 5: Error de Slave (se han establecido los bits de errores (Comm_Fault, WD_Fault) en
F_Status)
Bit 6: Se transfieren los parámetros F e I
Bit 7: Se ha fijado bit ActivateFV en F_Control
