4.5 Módulo de funciones MON
4.5.1 Descripción de las funciones
Con el módulo de funciones MON se puede realizar, p. ej., una conmutación de puerta de protección con
hasta cuatro entradas (MonIn(x)). Cada una de las cuatro entradas puede realizarse como contacto de
reposo (Break contact - 0 solicita el estado seguro) o como contacto de trabajo (Make contact - 1 solicita el
estado seguro). Cuando una entrada solicita el estado seguro, inmediatamente entra en estado seguro “0“ la
primera salida (MonOut) y la segunda salida (MonDelOut) lo hace tras un tiempo de retardo que se puede
configurar. Con la posibilidad de vincular la salida del módulo de funciones con varias salidas, con sólo un
módulo de funciones MON también se pueden realizar varias salidas de desconexión inmediata (MonOut) o
desconexión retardada (MonDelOut).
Además existen dos entradas Secure con las que se puede puentear la solicitud de estado seguro mediante
las entradas MonIn. Las entradas Secure también pueden realizarse como contacto de reposo (Break
contact) o como contacto de trabajo (Make contact).
La entrada Restart del módulo de funciones se puede activar. Para abandonar el estado seguro de las
salidas, con el reinicio activo en la entrada Restart debe detectarse una secuencia de señales 0->1->0. Con
el reinicio no activo, se abandona el estado seguro en cuanto las entradas MonIn o Secure ya no solicitan el
estado seguro.

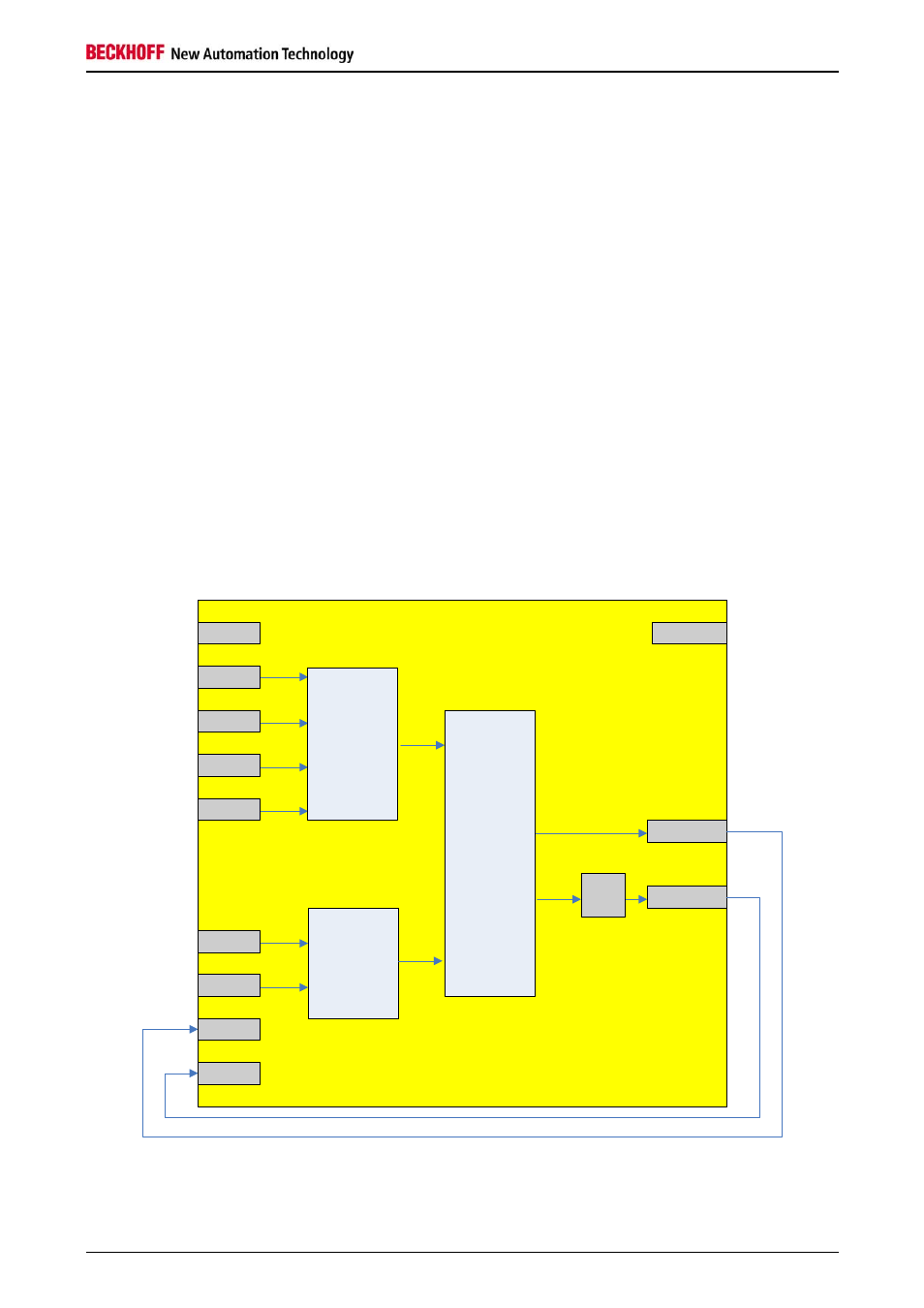

Figura 4-9: Módulo de funciones MON
FB MON
MonOut
MonDelOut
Error
MonIn1
MonIn2
MonIn3
MonIn4
Secure1
Secure2
Restart
EDM1
EDM2
&
Delay
&
≥1
Además, para ambas salidas se puede activar un circuito de retorno, en el cual la salida MonOut vuelve a la
entrada EDM1 y la salida MonDelOut vuelve a la entrada EDM2 mediante un modo de conexión externo.
Las entradas EDM se controlan en cuanto deba abandonarse el estado seguro. Con el reinicio activado, el
