Módulos de función
Módulos de funciones para el KL6904 30
4.6 Módulo de funciones DECOUPLE
4.6.1 Descripción de las funciones
El módulo de funciones DECOUPLE sirve para desacoplar señales de una TwinSAFE Connection. El
módulo de funciones posee 8 entradas y 8 salidas, pasando las entradas en bucles en las salidas una a
una. En cuanto se utiliza una de las entradas del módulo, también se debe vincular la salida
correspondiente, y viceversa.

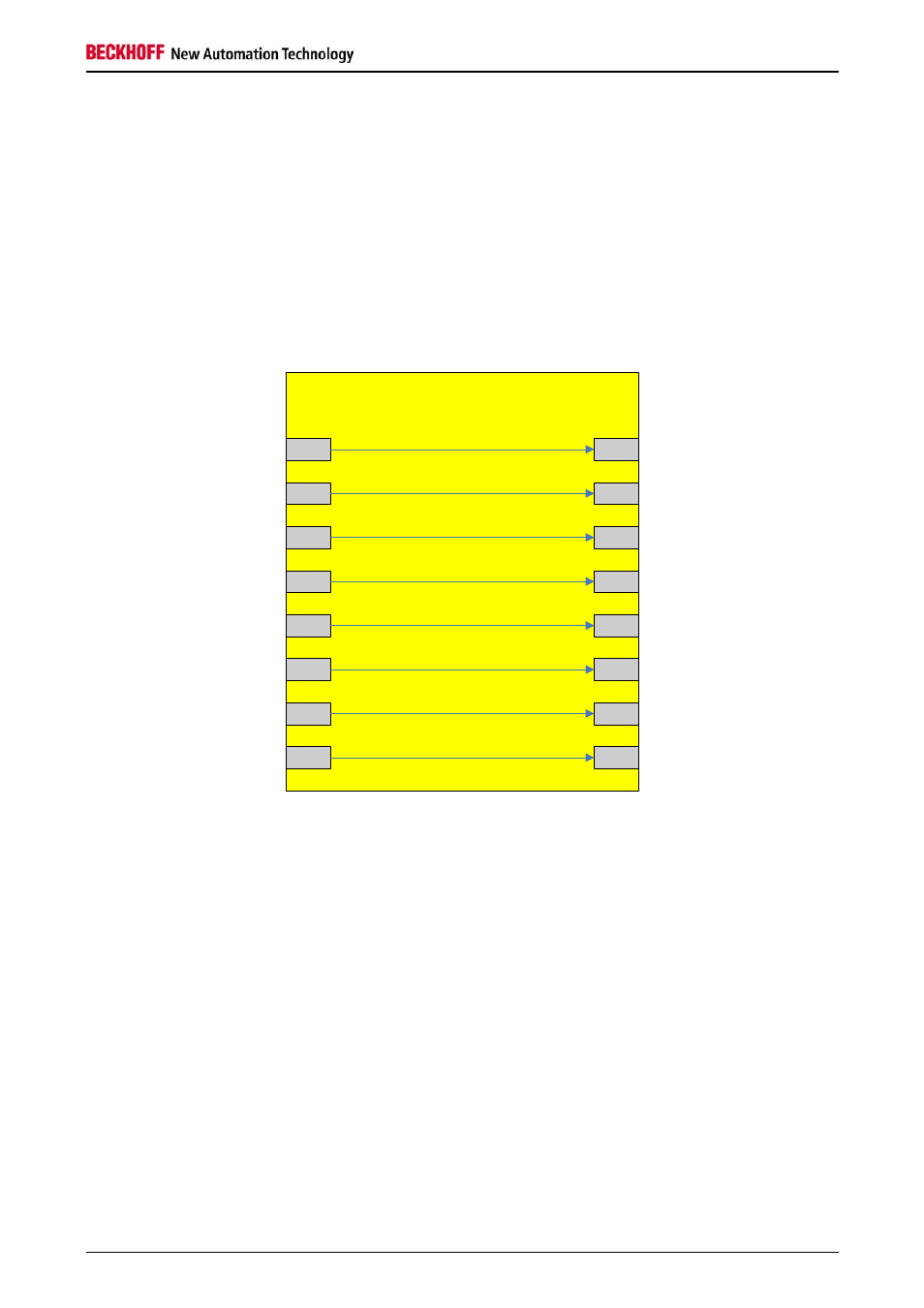

Figura 4-11: Módulo de funciones DECOUPLE
FB DECOUPLE
In1
In2
In3
In4
In5
In6
In7
In8
Out1
Out2
Out3
Out4
Out5
Out6
Out7
Out8
Puesto que una TwinSAFE Connection siempre está asignada a un TwinSAFE Group, mediante el módulo
de funciones DECOUPLE existe la posibilidad de distribuir las señales de una TwinSAFE Connection a
varios TwinSAFE Groups y, así, desacoplarlas. Para la distribución de las señales se puede utilizar el
módulo dentro de un TwinSAFE Group existente. Si también deben desacoplarse las señales, el módulo
debe utilizarse en un TwinSAFE Group separado, puesto que en caso de error de comunicación de la
Connection se desconectan todas las salidas utilizadas de un TwinSAFE Group. A continuación, las señales
de entrada de una TwinSAFE Connection se pueden vincular con las entradas del módulo de funciones
DECOUPLE y las salidas se pueden distribuir luego en varios TwinSAFE Groups. A la inversa funciona
exactamente igual: las salidas de una TwinSAFE Connection están vinculadas con las salidas del módulo de
funciones DECOUPLE, y las entradas del módulo de funciones DECOUPLE pueden provenir de diferentes
TwinSAFE Groups.
