18.7 APAGADO DEL ANALIZADOR
Para apagar el analizador hay que pulsar el botón POWER. Aparece un mensaje de
aviso en el cual se indica que se cerrará el sistema y pude confirmación o permite
cancelar (Fig. 18-3).
El aviso aparece también cuando la batería está en carga crítica, con lo que es
necesario conectar el alimentador externo para cargar la batería.

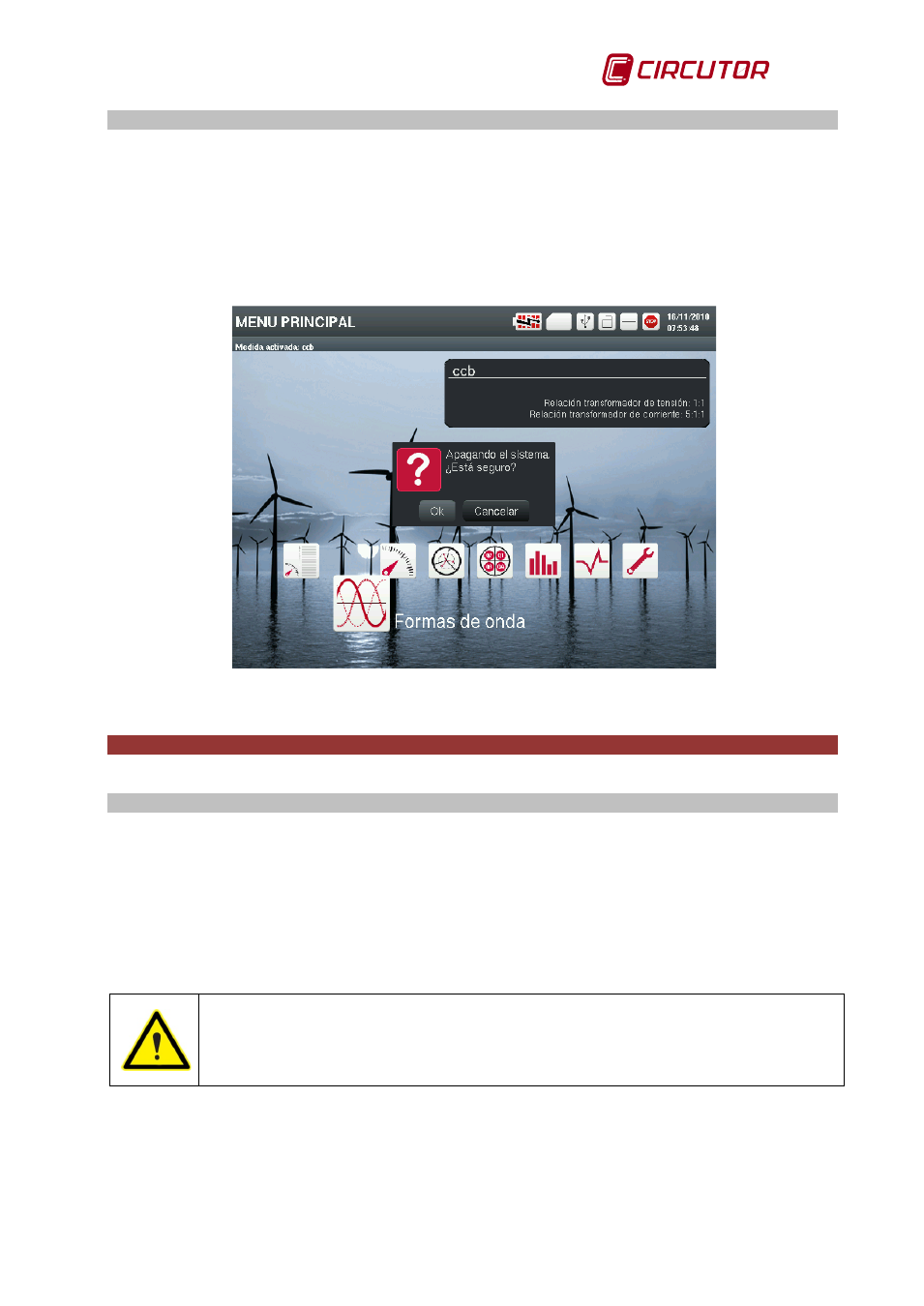

Fig. 18-3.- Mensaje de advertencia al apagar
19 TIPOS DE ARCHIVOS GENERADOS
19.1 ARCHIVOS TIPO REC.STD
En este tipo de archivos se guardan registros con el valor promedio de las variables
durante el período de registro configurado. Las tensiones y corrientes se indican en
valor eficaz. Cada registro contiene también una captura de forma de onda de un ciclo
de todos los canales. Las variables que se registran en cada adquisición varían
dependiendo del tipo de conexión configurado (Conexión Trifásica 4 Hilos, Trifásica 3
Hilos / Trifásica 3 Hilos (Aron), Bifásica o Monofásica) y de la selección del usuario (ver
las tablas a continuación).
El tamaño de los archivos REC varía según los parámetros seleccionados
para registro. La cabecera del archivo tiene un tamaño de 1586 bytes y
cada registro (en una medida trifásica de 4 hilos con todas las variables
seleccionadas) ocupa 4230 bytes que hacen un total de 5816 bytes
≈ 6kb
Las variables para cada tipo de conexión se muestran en las siguientes tablas.
