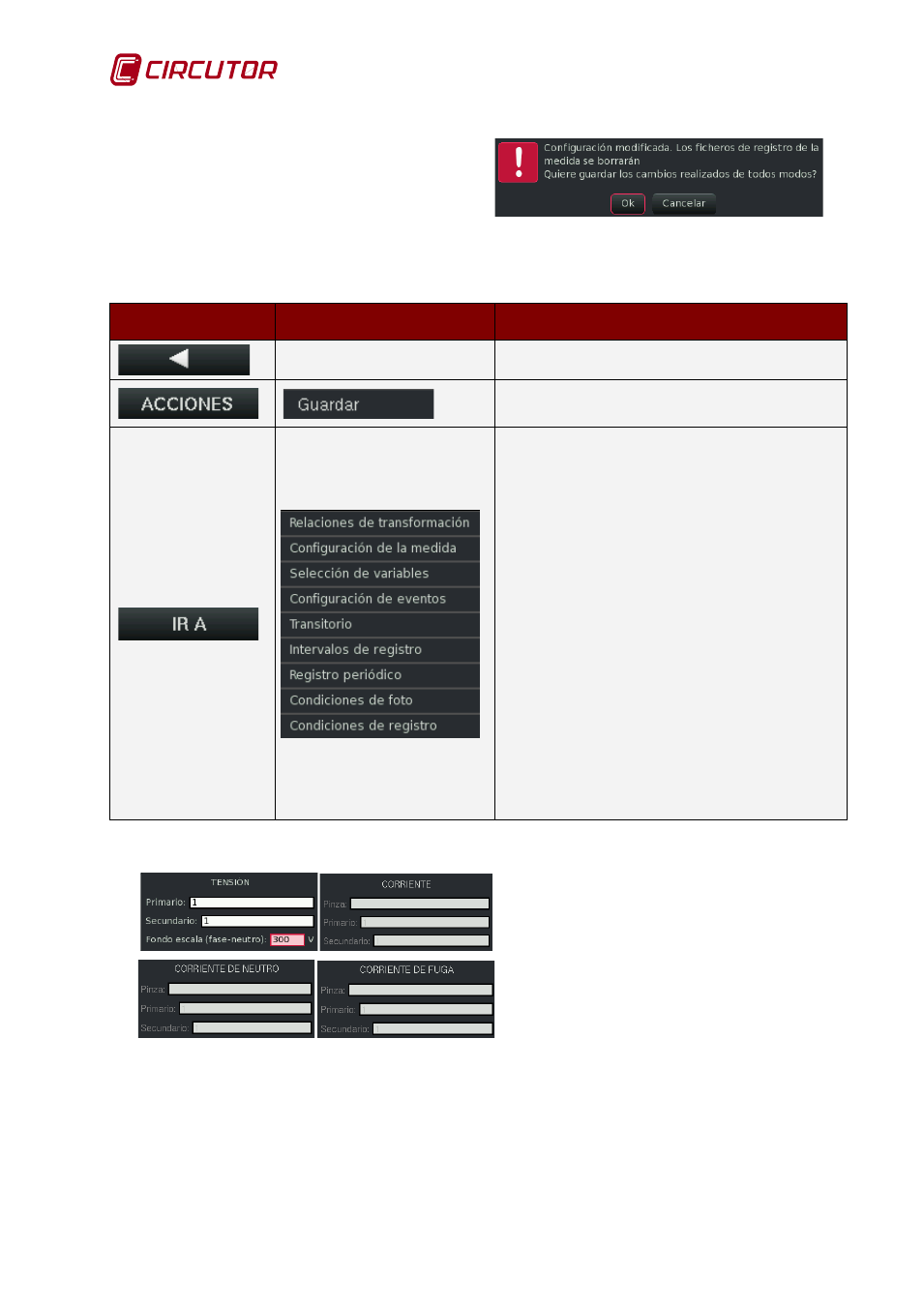

Al intentar modificar la medida activa, el equipo
advierte al usuario mediante el siguiente
mensaje de confirmación. Es importante leer las
advertencias dado que implica el borrado de los
datos almacenados en memoria de esa medida.

La tecla dinámica ACCIONES de todas las pantallas de modificación, ofrece las opciones
indicadas en el menú IR A:

Tecla

Función

Descripción

BACK

Permite retornar a la pantalla anterior.

Seleccionar para guardar los cambios

RELACIONES DE TRANSFORMACIÓN:
Relaciones de transformadores utilizados
CONFIGURACIÓN DE LA MEDIDA:
Circuito, periodo de registro, cálculo de THD
y Máxima Demanda.
SELECCIÓN DE VARIABLES:
Selección De las variables a registrar.
CONFIGURACIÓN DE EVENTOS:
Detección eventos de calidad *.EVQ
TRANSITORIO:
Detección de transitorios
INTERVALOS DE REGISTRO:
Periodo de registro (hora de inicio y de paro)
REGISTRO PERIÓDICO:
Registros periódicos repetidos
CONDICIONES DE FOTO:
Condiciones para captura de foto *.PHO
CONDICIONES DE REGISTRO:
Condiciones para inicio de registro según
parámetros eléctricos.

10.2.1 Relaciones de transformación

Fig. 10-4.- Pantalla de configuración de relaciones

de transformación

Parámetros Configurables:

Primario y secundario de tensión

Fondo de escala de tensión

Escala de pinza instalada en medida
de las fases.

Escala de pinzas en medida de
neutro.

Escala de pinzas de fugas

El equipo permite configurar las relaciones de los transformadores de tensión además del
fondo de escala deseado para medir la tensión. La correcta configuración de este fondo de
escala permite trabajar al equipo con la máxima precisión.

Al detectar la conexión de las pinzas de corriente el equipo muestra la pantalla de
configuración de los transformadores de tensión y sensores de corriente.
El equipo
