Analizador de redes portátil AR6
Manual de instrucciones Pág. 39 de 69

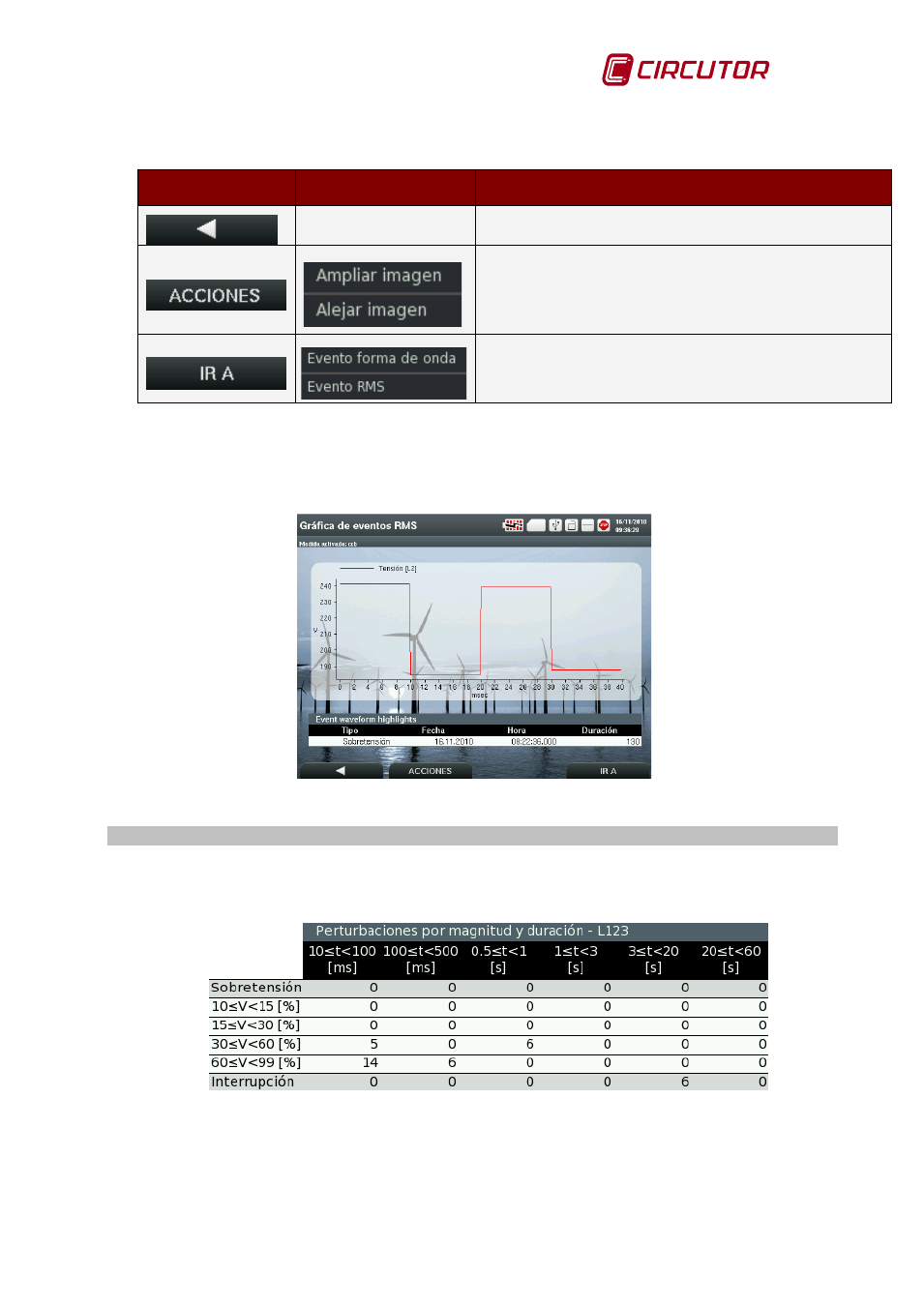

El menú dinámico de la pantalla formas de onda de transitorios ofrece las siguientes
funciones:
Tecla Función Descripción
BACK Permite retornar a la pantalla anterior.
Permite realizar una ampliación de la parte
seleccionada de la señal mediante la opción
AMPLIAR IMAGEN. Con la opción ALEJAR IMAGEN
se anula la ampliación de la imagen visualizada.
Permite cambiar de la visualización de la forma de
onda del transitorio seleccionado al gráfico RMS del
mismo y viceversa.
11.3.2 Gráfico de valor RMS del transitorio
Esta opción del menú permite ver de forma gráfica los valores RMS de cualquier evento
seleccionado.
Fig. 11-7.- Gráfico de valor RMS
11.4 TABLA UNIPEDE
El AR6 permite visualizar por pantalla la denominada tabla UNIPEDE. Dicha tabla es un
resumen de los eventos de calidad registrados por el equipo, agrupados según su amplitud y
duración, tal y como muestra la Fig. 11-8, a título de ejemplo.
Fig. 11-8.- Tabla UNIPEDE , a título de ejemplo
En dicha tabla, es posible visualizar independientemente los eventos de cada fase o
agruparlos en un solo valor promedio de las tres fases (lo que denominamos valor
trifásico). La agrupación de tiempo que realiza el analizador sigue los criterios de la norma
de calidad EN 50160 y son los que se indican a continuación de modo resumido.
