Analizador de redes portátil AR6
Manual de instrucciones Pág. 33 de 69

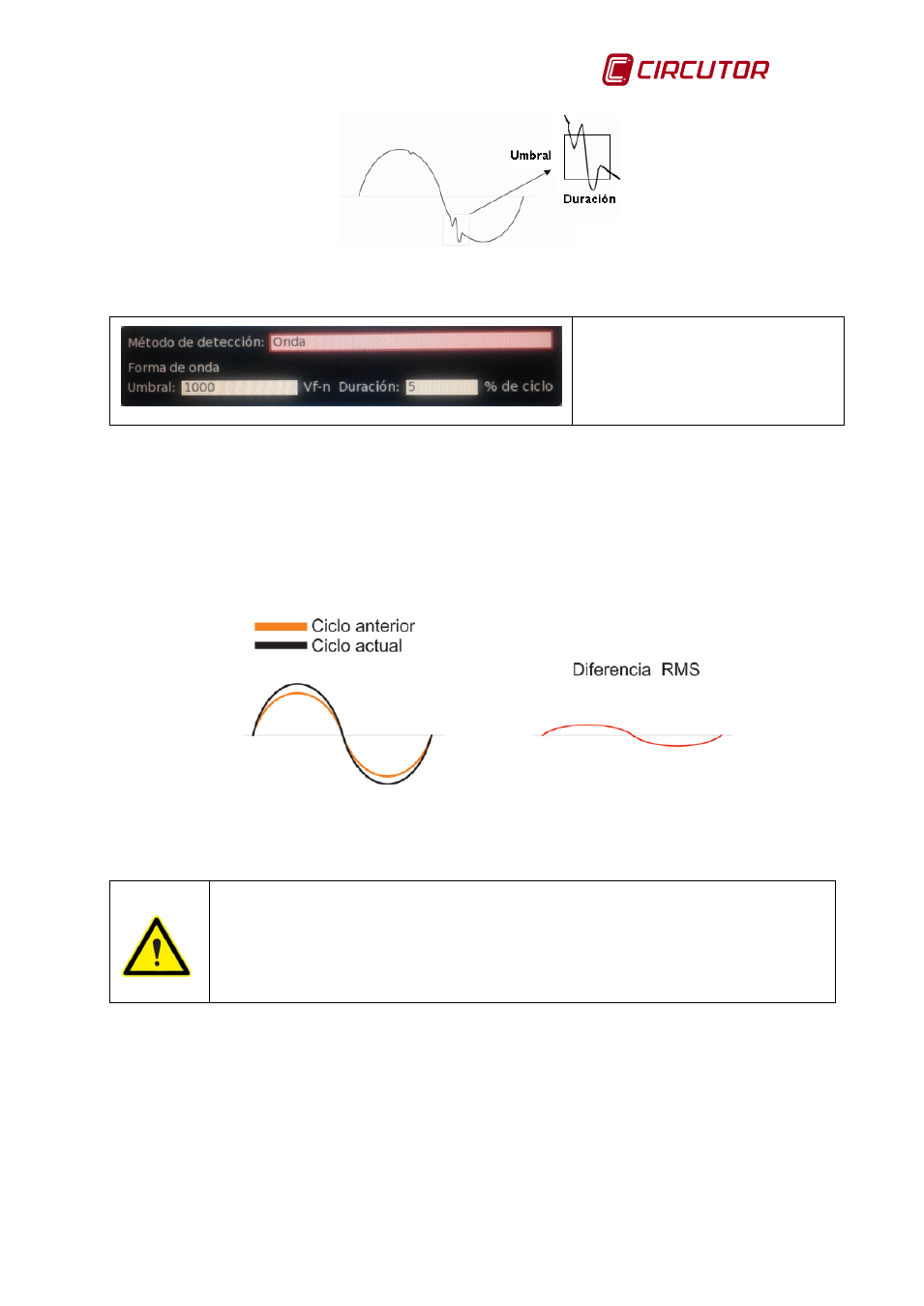

Fig. 10-12.- Defecto en la forma de onda
Parámetros Configurables:
•
Umbral en V fase-neutro
•
Duración en % del ciclo
Fig. 10-13.- Pantalla de configuración defecto de forma de onda
Valores RMS
La detección de transitorios en función de los valores RMS se realiza comparando el valor de
cada ciclo y de cada canal, con el valor RMS del ciclo anterior del mismo canal. Si la diferencia
de valor RMS supera el configurado por el usuario, se registra el ciclo actual como defecto. La
diferencia que permite programar va desde 30 hasta 800 V
RMS
.
Fig. 10-14.- Defecto por diferencia de valor eficaz
Deshabilitado: Esta opción permite deshabilitar la detección de transitorios
El registro de transitorios se deshabilita durante 10 minutos de forma automática
al detectar más de 1 transitorio/segundo durante 15 segundos. Este proceso de
desactivación se realiza 5 veces tras las cuales, el registro se deshabilita
permanentemente para evitar que una mala configuración en la detección de
transitorios llene la memoria interna del analizador.
10.2.6 Intervalo de registro
El menú intervalo de registro permite configurar la fecha y hora de inicio y la fecha y hora de
final de registro.
