Analizador de redes portátil AR6
Manual de instrucciones Pág. 19 de 69
1º Sacar el tornillo de la tapa de la batería.
2º Levantar la tapa para que el habitáculo de la batería quede
accesible.
3º Introducir el conector aéreo de la batería en el receptáculo
indicado para conectar la batería. Respetar la posición y no
forzar.
4º Una vez conectada la batería al equipo, disponer la batería de
forma que los cables de alimentación de la misma no queden
estirados, presionados o de forma que puedan dañarse al cerrar la
tapa.
5º Colocar la tapa posterior verificando que no dañamos ninguno
de los cables y que la batería queda bien sujeta.
6º Bloquear de nuevo la tapa posterior con el tornillo

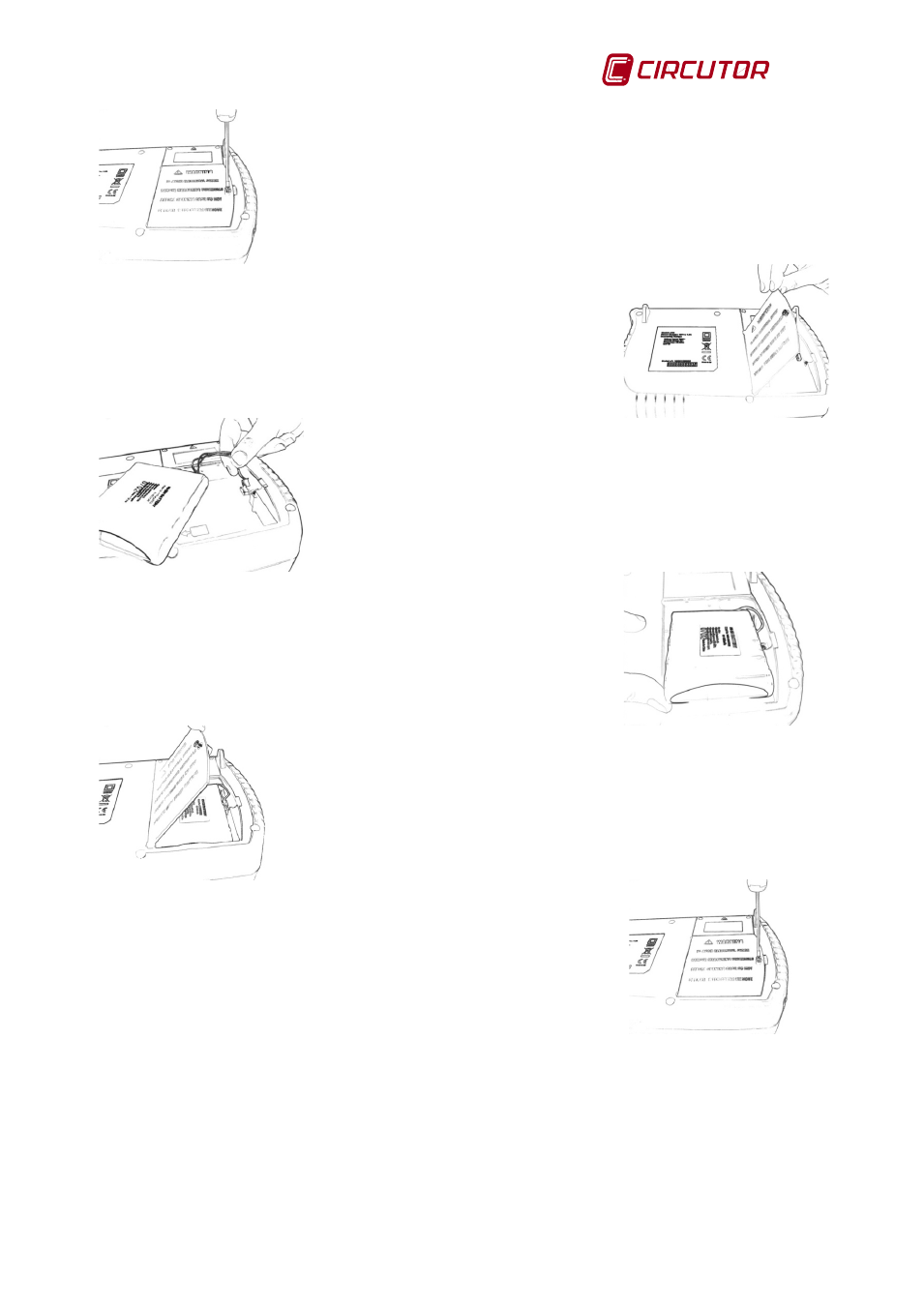

Fig. 5-1.- Pasos a seguir para insertar / reemplazar la batería
