2.2.9 Teclas de navegación
El equipo dispone de 4 teclas de desplazamiento. Estas teclas tienen dibujada en la parte
superior la forma de una flecha, que indica el sentido de desplazamiento del cursor. En este
manual se hace referencia a estas teclas con los iconos
▲/▼, ◄/►.
2.2.10 Teclas para Menús desplegables
Las teclas de función del analizador son móviles o “dinámicas”. Las opciones que se
encuentran al desplegar los menús de cada una de las teclas de función pueden ser diferentes
dependiendo del la pantalla en la que se encuentre.
2.2.11 Iconos
Los iconos del menú principal ayudan al usuario a acceder a las pantallas de configuración,
información del sistema y visualización de una forma rápida y sencilla. Para más información
de cada uno de los accesos directos (iconos) ver capítulo 18.
2.2.12 Pantalla
Pantalla LCD de 5,7” VGA en la cual se pueden visualizar simultáneamente los datos de 9
canales: Tensiones U1, U2, U3 respecto a neutro (terminal UN) ,UN, respecto a tierra (terminal
U
EARTH
) y corrientes I1, I2, I3, IN, I
LEAK
.
2.3
CONECTORES
ENTRADAS DE TENSIÓN
ENTRADAS DE CORRIENTE
ALIMENTACIÓN AUXILIAR
MÓDULO DE AMPLIACIÓN
PUERTO USB

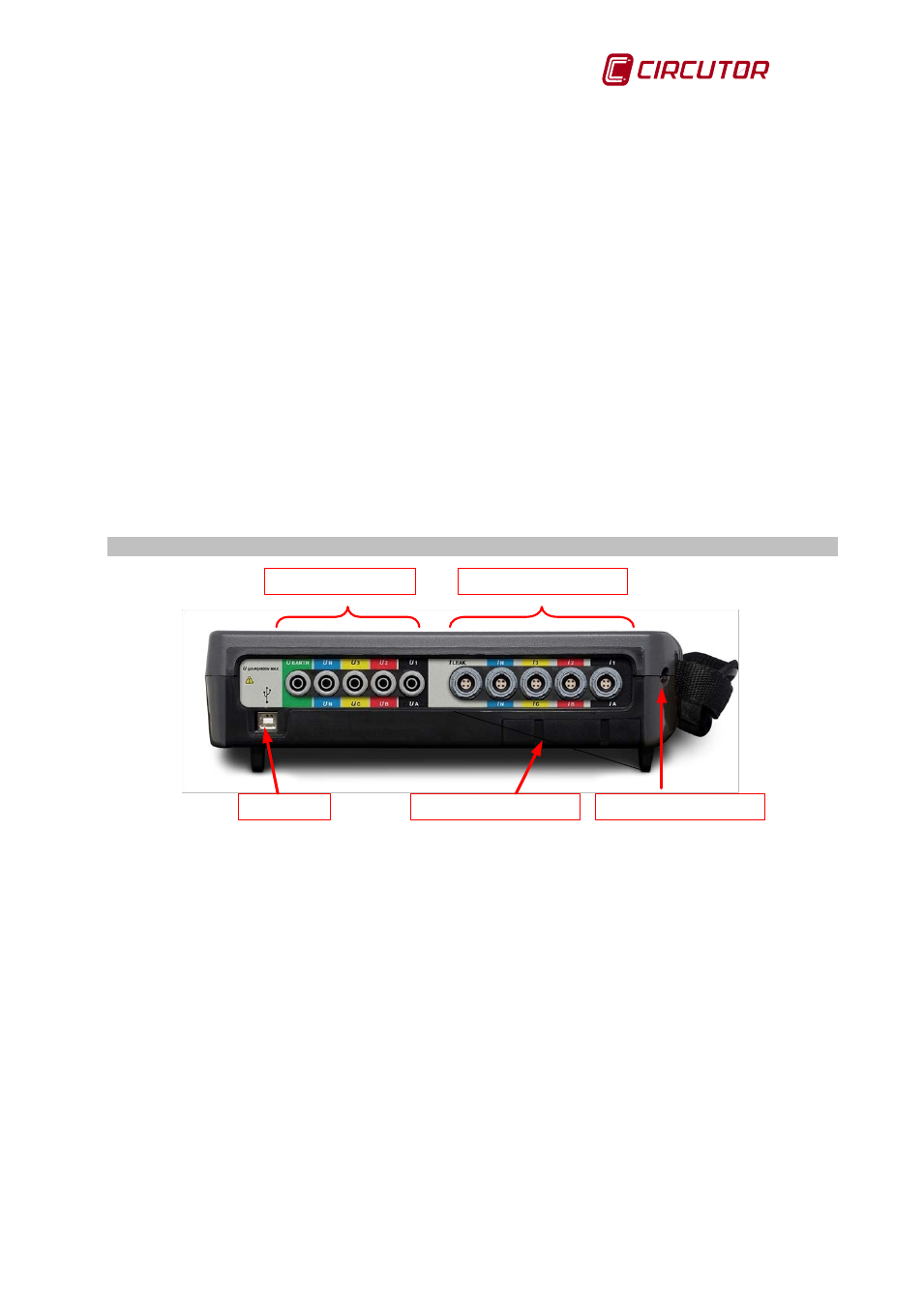

Fig. 2-3.- Conexiones parte superior del AR6
2.3.1 Entradas de tensión
Las entradas de tensión del AR6 están dispuestas en la parte superior del equipo, Fig. 2-3.
Están marcadas con las leyendas U1 (U
A
), U2 (U
B
), U3 (U
C
), U
N
(U
N
) y U
earth
e identificadas
con diversos colores (en función del modelo de adhesivo identificador elegido por el usuario.
2.3.2 Entradas de corriente
Las entradas de corriente están también dispuestas en la parte superior del analizador, Fig.
2-3. Las entradas de corriente están identificadas con las leyendas I1 (I
A
), I2 (I
B
), I3 (I
C
), I
N
(I
N
)
e I
LEAK
. Los colores de identificación dependen del adhesivo identificador elegido por el usuario.
2.3.3 Puerto USB
Puerto de comunicaciones USB tipo B, destinado a la descarga de datos registrados por el
analizador. Al conectar el analizador a un ordenador el equipo se reconoce como un disco de
memoria externo, por lo que para descargar los archivos almacenados no es necesario
comunicar con el equipo, simplemente arrastrar los archivos al directorio deseado del
ordenador o descargarlo con el software PowerVisionPlus®.
