Página 46: Cuadrantes
Analizador de redes portátil AR6
Pág 46 de 69
Manual de Instrucciones
Las opciones del menú dinámico de esta pantalla son:
Tecla
Función
Descripción
Menú
Principal
Permite retornar al menú principal
La opción Foto, hace una captura de todos los valores
instantáneos medidos por el analizador junto con las formas de
onda de las tensiones y las corrientes.
La opción “Pausa” permite detener el refresco de pantalla y la
opción “Marcha” pone de nuevo en marcha el refresco de pantalla,
mostrando los valores en tiempo real.
Permite seleccionar entre L1, L2, L3 para visualizarlos de forma
independiente o L123 para visualizarlos de forma simultánea

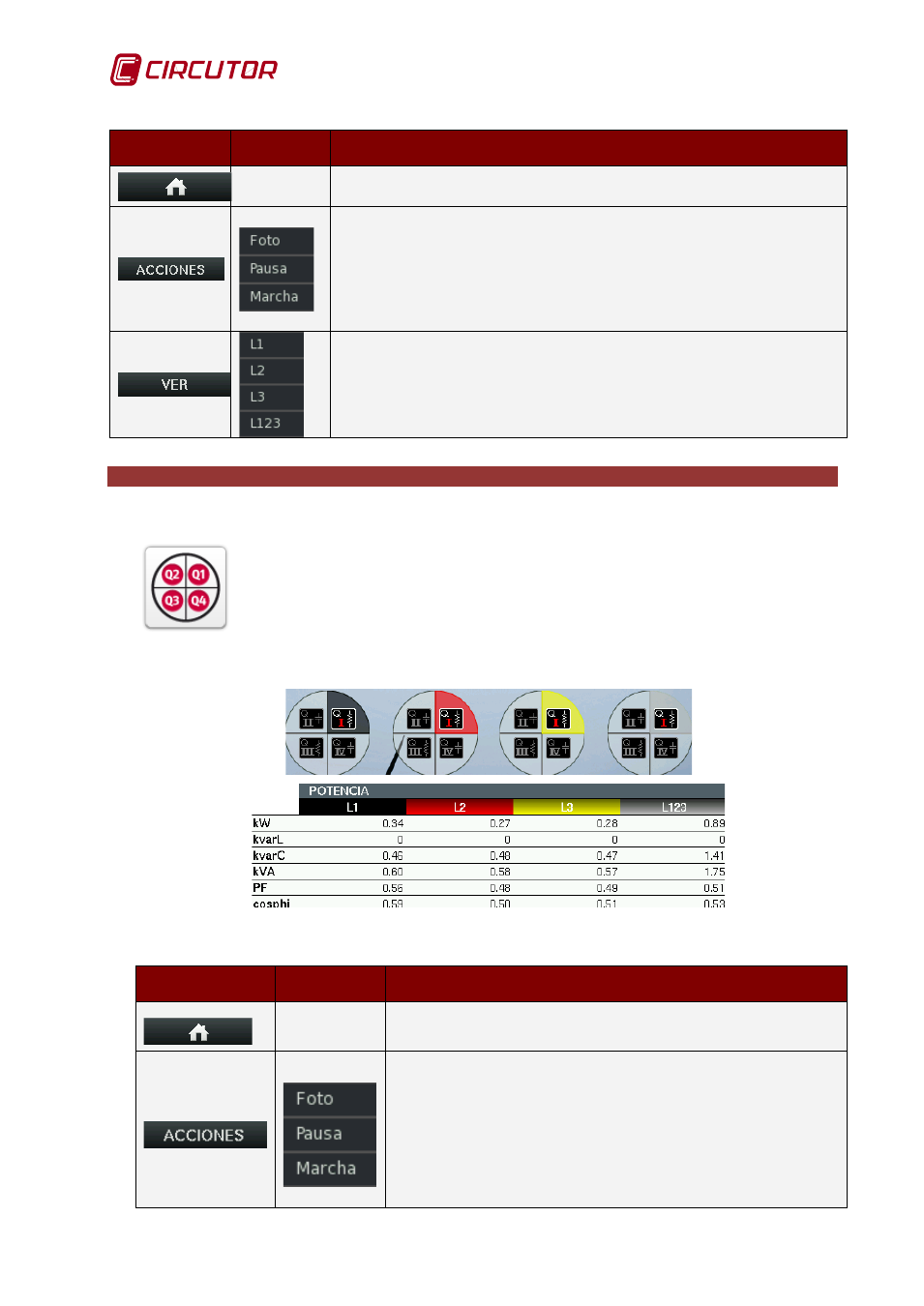

15 MENÚ CUADRANTES
En esta pantalla se muestran los valores de las potencias de cada fase y
del sistema trifásico en su conjunto, indicando para cada una el cuadrante.
Las potencias indicadas son:
• Potencia activa kW
• Potencia reactiva inductiva kvarL
• Potencia reactiva capacitiva kvarC
• Factor de potencia
• Coseno phi (cos
ϕ)
Fig. 15-1.- Pantalla principal del menú cuadrantes
Las opciones del menú dinámico de esta pantalla son:
Tecla
Función
Descripción
Menú
Principal
Permite retornar al menú principal
La opción foto, hace una captura de todos los valores
instantáneos medidos por el analizador junto con las
formas de onda de las tensiones y las corrientes.
La opción “Pausa” permite detener el refresco de pantalla,
manteniendo los valores de las variables en la pantalla y la
opción “Marcha” pone de nuevo en marcha el refresco de
pantalla, mostrando los valores en tiempo real
