Analizador de redes portátil AR6
Manual de instrucciones Pág. 29 de 69
detecta la relación de los sensores de corriente conectados y muestra la escala de de los
mismos. En caso de conectar sensores multi-escala, se debe seleccionar manualmente la
escala deseada. El analizador muestra una por defecto. También se puede modificar la escala
de corriente en el caso de que el usuario esté midiendo en secundario de un transformador de
5 Amperios con pinzas de 5 Amperios, pero desee visualizar los valores del primario de la
instalación. Del mismo modo, la relación mostrada por defecto para el transformador de tensión
es 1/1. En caso de no ser así, debe programarse la relación de los transformadores de tensión.
Las pinzas de corriente de una sola escala las reconoce el aparato y las configura
automáticamente. Sólo en caso de detectar pinzas multi-escala o pinzas de
primario 5A , el AR6 permite configurar la relación de transformación de corriente.
En los demás caso las reconoce y configura la escala de corriente
automáticamente
10.2.2 Configuración de la medida
Configurar una medida implica crear una carpeta donde se guardaran todos los archivos de
configuración y los registros de datos.

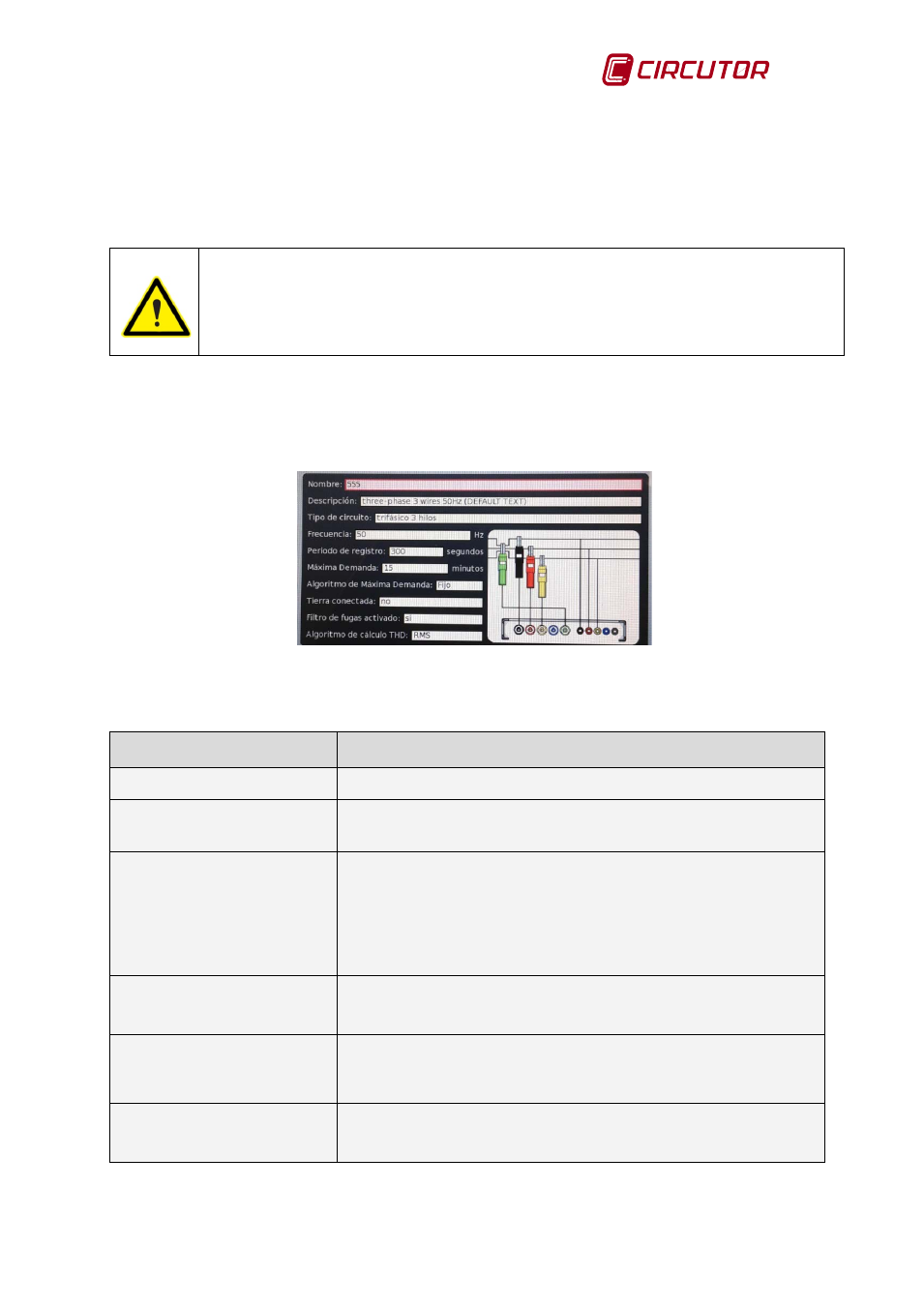

Fig. 10-5.- Pantalla de configuración de una medida a título de ejemplo
Los campos configurables en la pantalla de Medida son:
Tabla 10-1.- Campos configurables en la pantalla de medida
Opción Descripción
Nombre Nombre de la medida.
Descripción
Descripción de la medida. Permite indicar datos específicos
para facilitar la localización o referencia de la medida.
Tipo de circuito
Indica la configuración de la medida. Permite elegir entre:
• Monofásico
• Bifásico
• Trifásico 3 hilos
• Trifásico 3 hilos ARON
• Trifásico 4 hilos
Frecuencia nominal
[50…60 Hz]
Frecuencia nominal de la instalación donde se realizará la
medida. Permite seleccionar entre 50 ó 60 Hz
Periodo de registro
[1…7200 segundos]
Es el período de registro de los parámetros eléctricos (en
segundos).Este período se suele también emplear como
período de promediado de las variables.
Máxima Demanda
[minutos]
En este campo debe programarse el tiempo de integración de
la energía para realizar el cálculo de la Máxima Demanda.
