Permite seleccionar entre las fases L1, L2, L3, L123
o LN para visualizar las formas de onda de forma
independiente.
12.1 FOTO
La opción Foto, hace una captura de todos los valores instantáneos medidos por el analizador
junto con las formas de onda de las tensiones y las corrientes.
12.2 PAUSA
La opción “Pausa” permite detener el refresco de pantalla, manteniendo los valores de las
variables en la pantalla
12.3 MARCHA
La opción “Marcha” pone de nuevo en marcha el refresco de pantalla, mostrando los valores en
tiempo real.
12.4 AMPLIAR, ALEJAR IMAGEN
El analizador permite realizar una ampliación de la imagen en la pantalla de formas de onda.
Para ello se debe detener la imagen. De
splazar el cursor mediante los botones ▼/ ▲ hasta la
opción “Pausa” del menú ACCIONES.
A continuación seleccionar Ampliar Imagen para que aparezca en la pantalla gráfica un
recuadro de color blanco y trazo discontinuo. Esta es la zona de ampliación.
Con los cursores de desplazamiento ◄/ ► y ▼/ ▲ se desplaza el recuadro hasta el área
deseada. Mediante el botón
λ se confirma la posición del cuadro y cambia a color rojo.

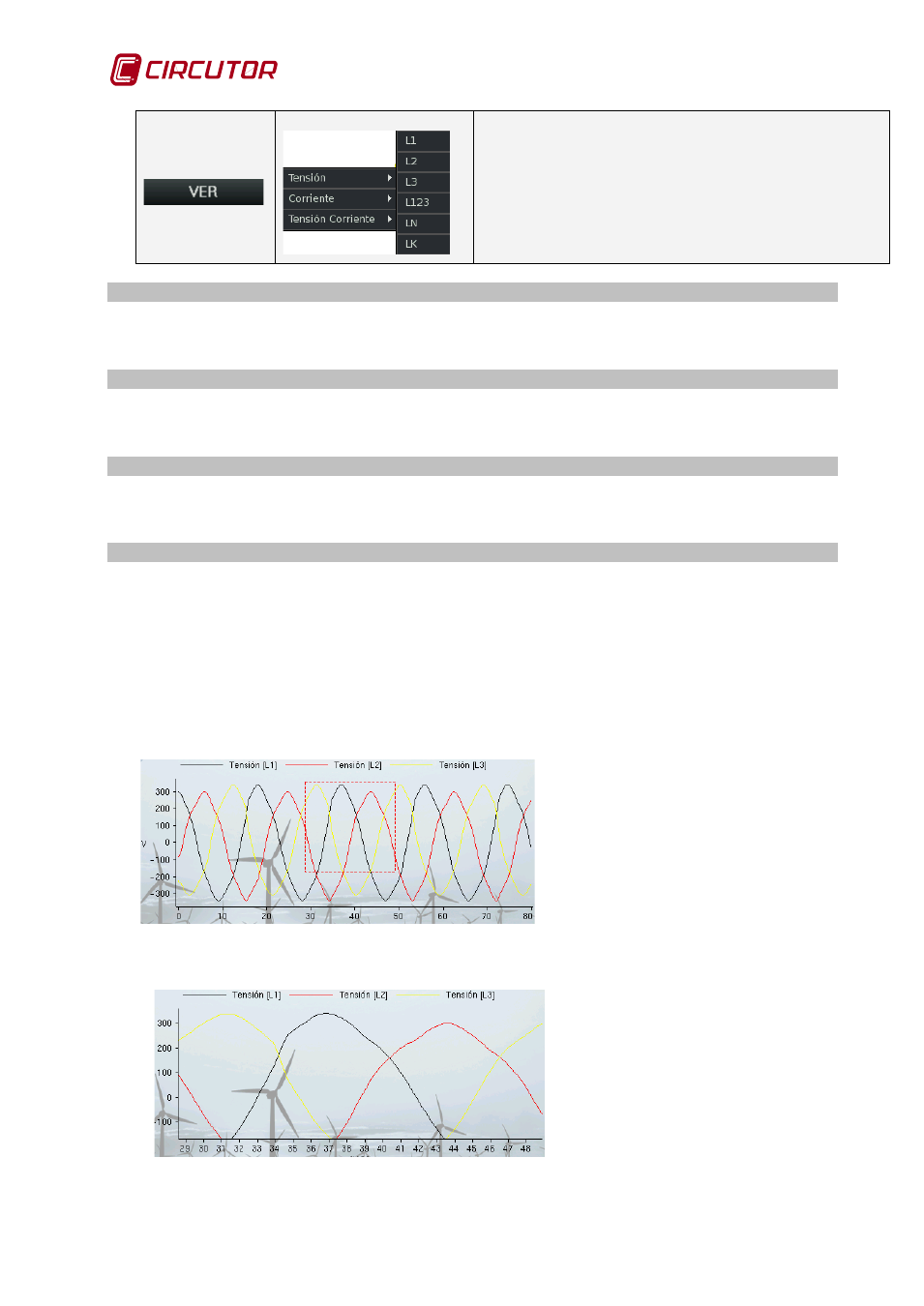

Fig. 12-2.- Selección de la zona de zoom
Una vez bloqueada la posición,
mediante los cursores ◄/ ► y ▼/
▲ es posible cambiar el tamaño
del cuadro de selección. Una vez
seleccionada la zona, pulsar
λ
para ejecutar el zoom.
Fig. 12-3.- Zona de zoom ampliada
Una vez pulsado la pantalla
muestra ampliada la zona
seleccionada.
Seleccionar Alejar la imagen
mediante los cursores ◄/ ► y ▼/
▲ y pulsar λ para deshacer el
zoom
