Analizador de redes portátil AR6
Pág 34 de 69 Manual de Instrucciones
Parámetros Configurables:
•
Fecha y hora de inicio de registro
•
Fecha y hora de final de registro.

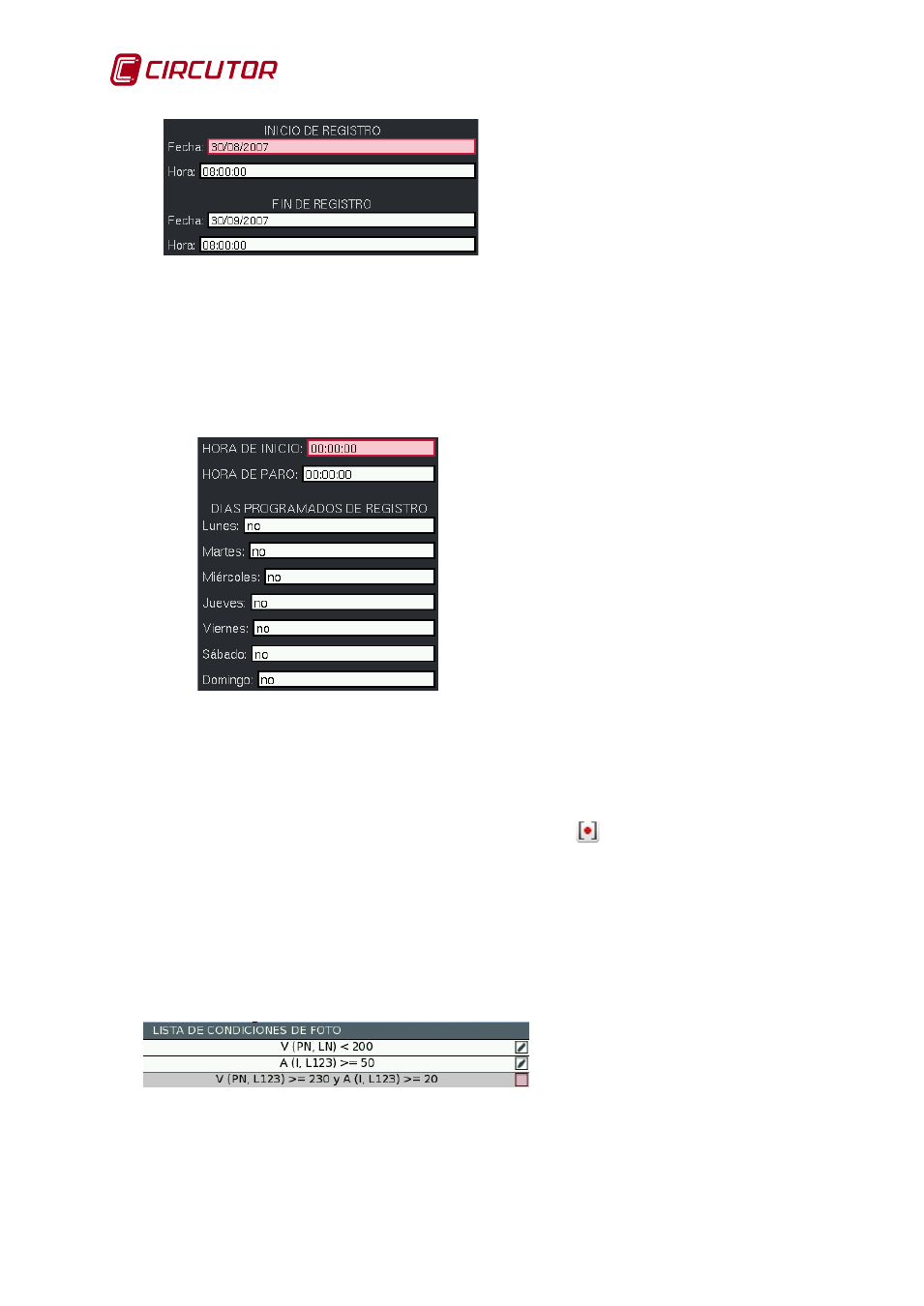

Fig. 10-15.- Pantalla de configuración del intervalo de registro
10.2.7 Registro periódico
El menú intervalo de registro periódico permite configurar hora de inicio y hora de final de
registro y los días de la semana que debe activarse dicho registro.
Parámetros Configurables:
•
Hora de inicio de registro
•
Hora de final de registro.
•
Día de la semana al que se debe aplicar la
condición anterior de registro.
Fig. 10-16.- Pantalla de configuración de registro periódico
Tras configurar un intervalo de registro o un registro periódico se debe habilitar ésta mediante
la opción (Habilitar / Deshabilitar) del menú dinámico ACCIONES. Una vez habilitada la
condición de registro deseada, el usuario debe pulsar el botón
λ (REC/STOP)
El equipo se queda a la espera de que la condición se cumpla para iniciar el registro. Esto
queda indicado en el área de mensajes(Fig.5-2) con el icono .
10.2.8 Condiciones de captura de foto usando como “trigger” los datos medidos
Entendemos por “foto” un registro instantáneo de todas las variables medidas por el analizador
incluyendo las formas de onda. El menú de CONDICIONES DE FOTO, permite configurar las
ecuaciones lógicas para el disparo (trigger) de una foto, usando como variables los parámetros
eléctricos medidos. Con la opción crear o modificar, que ofrece el menú dinámico podemos
crear o editar las fórmulas de disparo de una forma muy fácil e intuitiva, siguiendo los menús
Parámetros visualizados:
En la pantalla se muestra el listado de las
condiciones de foto creadas Las
condiciones activas se indican con una
marca dentro del cuadro.
Fig. 10-17.- Pantalla mostrando una condición de disparo para una foto
Al seleccionar la opción “crear” una condición nueva o editar una existente se muestra la
siguiente pantalla en la que el usuario puede crear las condiciones de disparo que necesite
y puede combinarlas con otra función de disparo mediante funciones lógicas AND, OR.
