Analizador de redes portátil AR6
Pág 40 de 69 Manual de Instrucciones
11.4.1 Agrupación de eventos según criterio UNIPEDE
- En sistemas trifásicos una sobretensión empieza cuando el valor U
RMS
de la tensión de una
o más fases se encuentra por encima del valor de consigna para la detección de
sobretensión (habitualmente 110% del valor nominal) y termina cuando el valor U
RMS
de
todas las fases es igual o inferior al valor de consigna menos el valor de histéresis
configurado (t0)

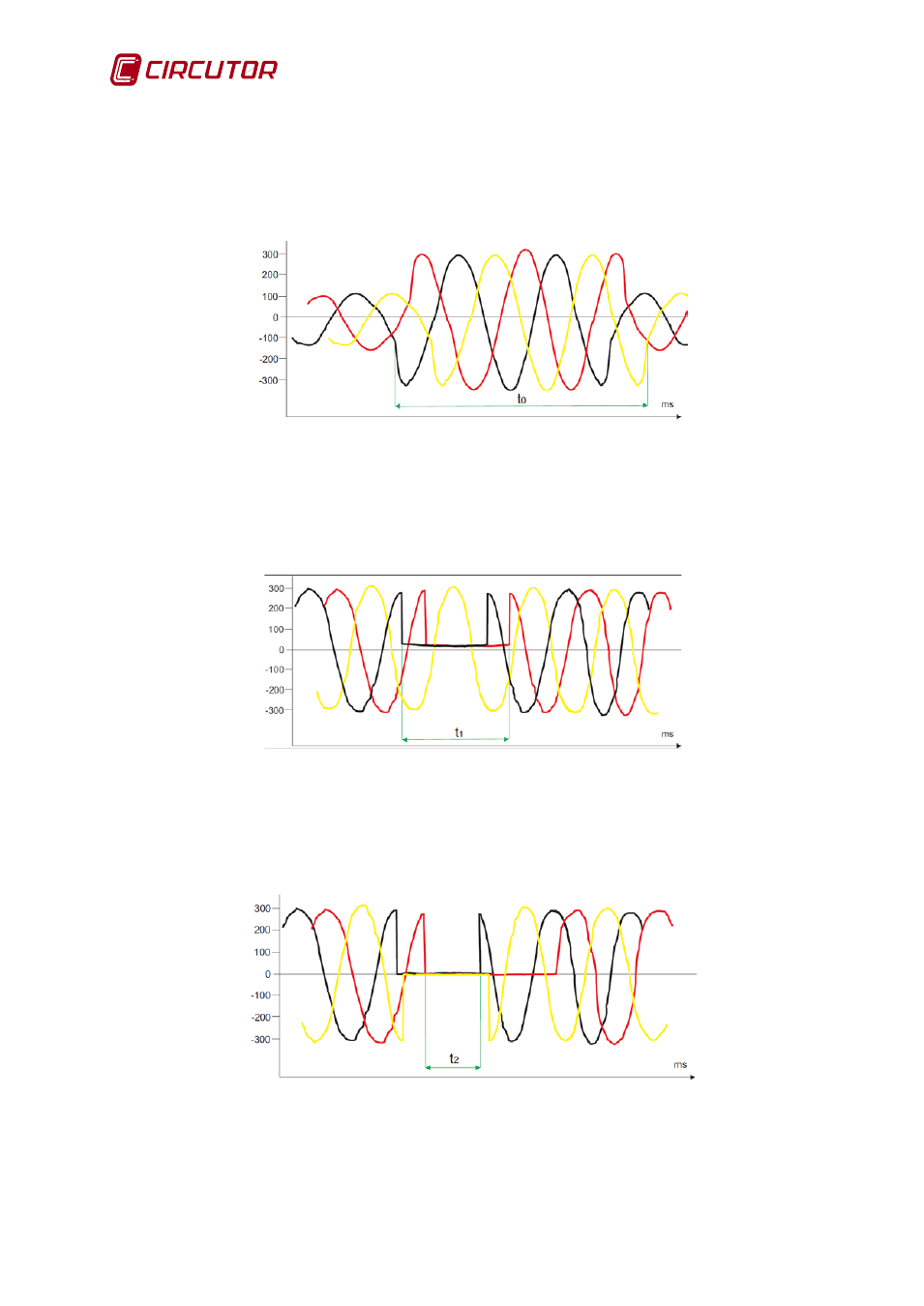

Fig. 11-9.- Inicio y final de una sobretensión en un sistema trifásico
- En sistemas trifásicos un hueco empieza cuando el valor URMS de tensión de una o más
fases se encuentra por debajo del valor de consigna para la detección de los huecos
(generalmente 90% del valor nominal) y termina cuando el valor URMS es igual o superior
al valor de consigna más el valor de histéresis configurado (t1) o en las tres fases cae por
debajo del límite de interrupción (generalmente 10% del valor nominal)
Fig. 11-10.- Inicio y final de un hueco en un sistema trifásico
- En sistemas trifásicos una interrupción empieza cuando el valor URMS de tensión todas
las fases se encuentra por debajo del valor de consigna para la detección de la interrupción
y termina cuando el valor URMS de cualquier fase es igual o superior al valor de consigna
más el valor de histéresis configurado (t2).
Fig. 11-11.- Inicio y final de una interrupción en un sistema trifásico
En los valores mostrados en la visualización individual de las fases, el tiempo es el propio
de cada evento, sin realizar agrupación.
El menú de opciones disponibles a partir de la pantalla de la tabla UNIPEDE es:
