Analizador de redes portátil AR6
Pág 44 de 69 Manual de Instrucciones
13.1.1 Opción VER máximos o mínimos (consumidos o generados)
Existen tres modos básicos de visualización, que se eligen en el menú dinámico VER:
Instantáneos, Máximos y Mínimos. Si se elige alguna de las opciones Máximos o Mínimos en el
menú VER, aparece la pantalla de la Fig. 13-2 . En la parte de Potencias, se pueden ver
Máximos o Mínimos de potencia generada o consumida. Pulsando las flechas
▼/ ▲ se alterna
el valor, la fecha y la hora en que se han producido los máximos o mínimos. Se indica con una
flecha roja
 la potencia consumida y con una flecha verde  la potencia generada.
Parámetros visualizados:
•
Tensión fase-neutro
•
Tensión fase-fase
•
Corriente ,A
•
Potencia activa, kW
•
Potencia reactiva L, kvarL
•
Potencia reactiva C, kvarC
•
Potencia aparente, kVA
•
Factor de potencia, PF
•
Angulo cos
ϕ (cosphi)
•
Frecuencia

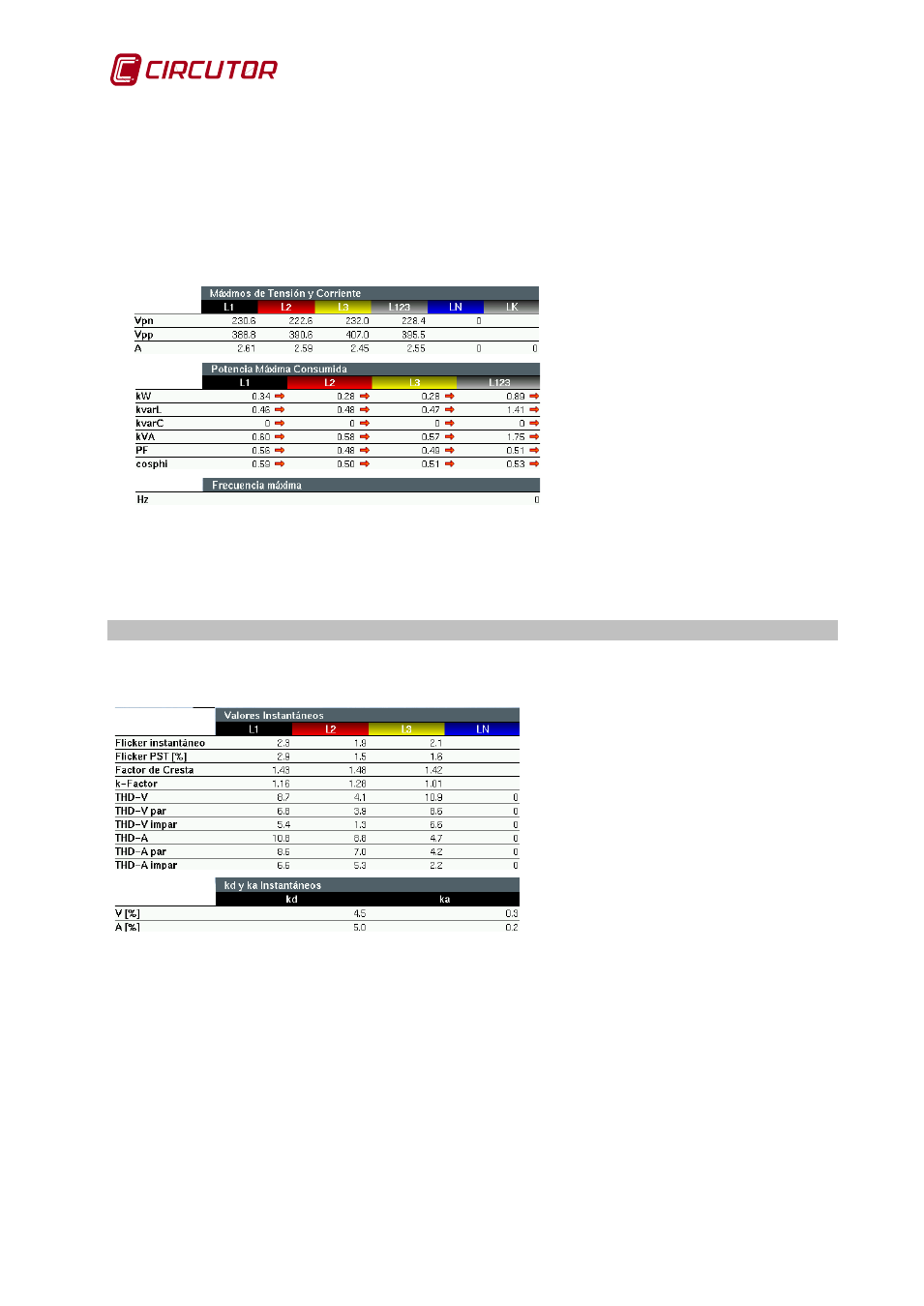

Fig. 13-2.- Pantalla ejemplo de valores máximos consumidos
13.2 PANTALLA CALIDAD
En esta pantalla se visualizan los parámetros más relevantes de calidad de la red medida
Parámetros visualizados:
•
Flicker Instantáneo (WA)
•
Flicker PST
•
Factor de cresta
•
K-Factor
•
THD V, THD V impar, THD V par
•
THD A, THD A impar, THD A par
•
Desequilibrio V, A
•
Asimetría V, A
Fig. 13-3.- Pantalla ejemplo de valores instantáneos de calidad
Las opciones del menú dinámico de esta pantalla son las mismas que se indicaron al principio
del apartado 13.
13.2.1 Opción VER Máximos o Mínimos de calidad
Visualiza los valores máximos o mínimos (según selección) de los parámetros de calidad.
Pulsando las flechas
▼/ ▲ se alterna el valor. Para cada caso se muestra la fecha y la hora en
que se han producido los máximos o mínimos.
Las opciones del menú dinámico de esta pantalla son las mismas que se indicaron al principio
del apartado 13.
