Analizador de redes portátil AR6
Pág 32 de 69 Manual de Instrucciones
10.2.5 Transitorios
La detección de transitorios permite detectar distintos tipos de defectos en onda de tensión. Al
pulsar la opción transitorio del menú aparece una pantalla como la de la Fig. 10-11 o parecida.
Al pulsar sobre la ventana “Método de detección” el menú permite seleccionar las siguientes
opciones ,Fig. 10-9:

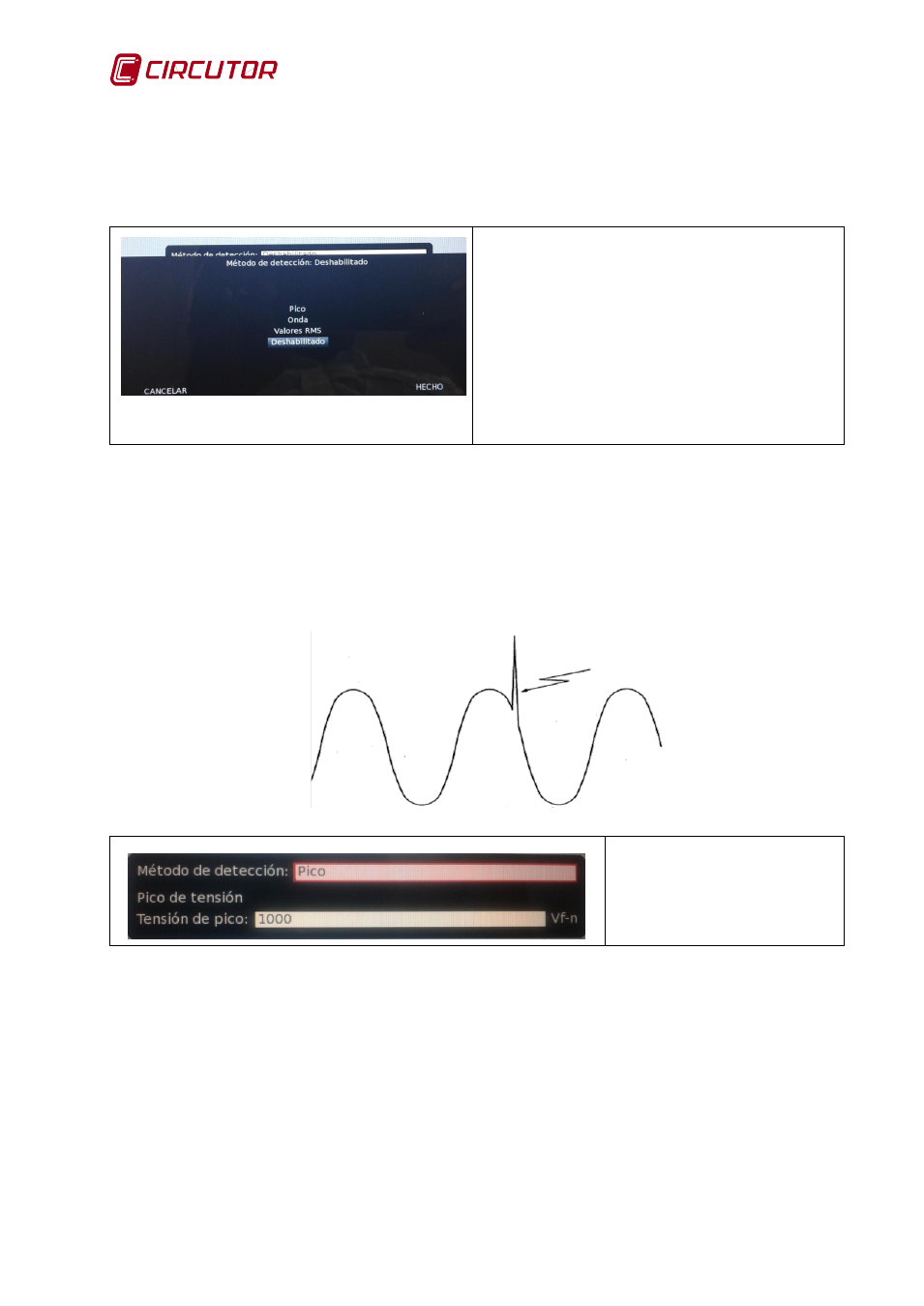

Fig. 10-9.- Opciones configurables para
captura de transitorios
Opciones Configurables del Método de
detección:
•
Pico
•
Onda
•
Valor RMS
•
Deshabilitado
PICO
La detección del transitorio mediante el valor de pico, tiene lugar cuando el valor absoluto de
una o varias muestras de tensión sobrepasan el valor configurado. El valor de pico que debe
configurarse ha de ser suficientemente grande para evitar que dispare con valores de amplitud
normales o incluso ligeramente superiores al 110% del valor nominal de pico.
La detección de picos se basa en la tensión fase-neutro. En caso de no disponer de neutro se
debe configurar con el valor máximo de la tensión fase-fase dividido por
√3
Fig. 10-10.-Defecto por valor de pico
Parámetros Configurables:
•
Tensión de pico en V
fase -neutro
Fig. 10-11.- Configuración para captura de transitorios por valor de pico
ONDA
La detección del transitorio mediante la forma de onda, se realiza cuando existe un defecto en
la forma de onda. Se considera defecto cuando la onda sale de los límites de un cuadrado
definido por un valor umbral (en V) y una duración (indicada en % del período)
