Analizador de redes portátil AR6
Manual de instrucciones Pág. 49 de 69
17 ESQUEMAS DE CONEXIÓN
En las medidas en las que se conecte el cable de tierra, debe configurarse
correctamente la opción correspondiente en el menú de la medida activa
17.1 CONEXIÓN TRIFÁSICA CON NEUTRO
Si se emplean las pinzas adecuadas, permite la medida de la tensión y corriente de las tres
fases y en el neutro, tensión entre neutro y tierra y corriente de fuga.

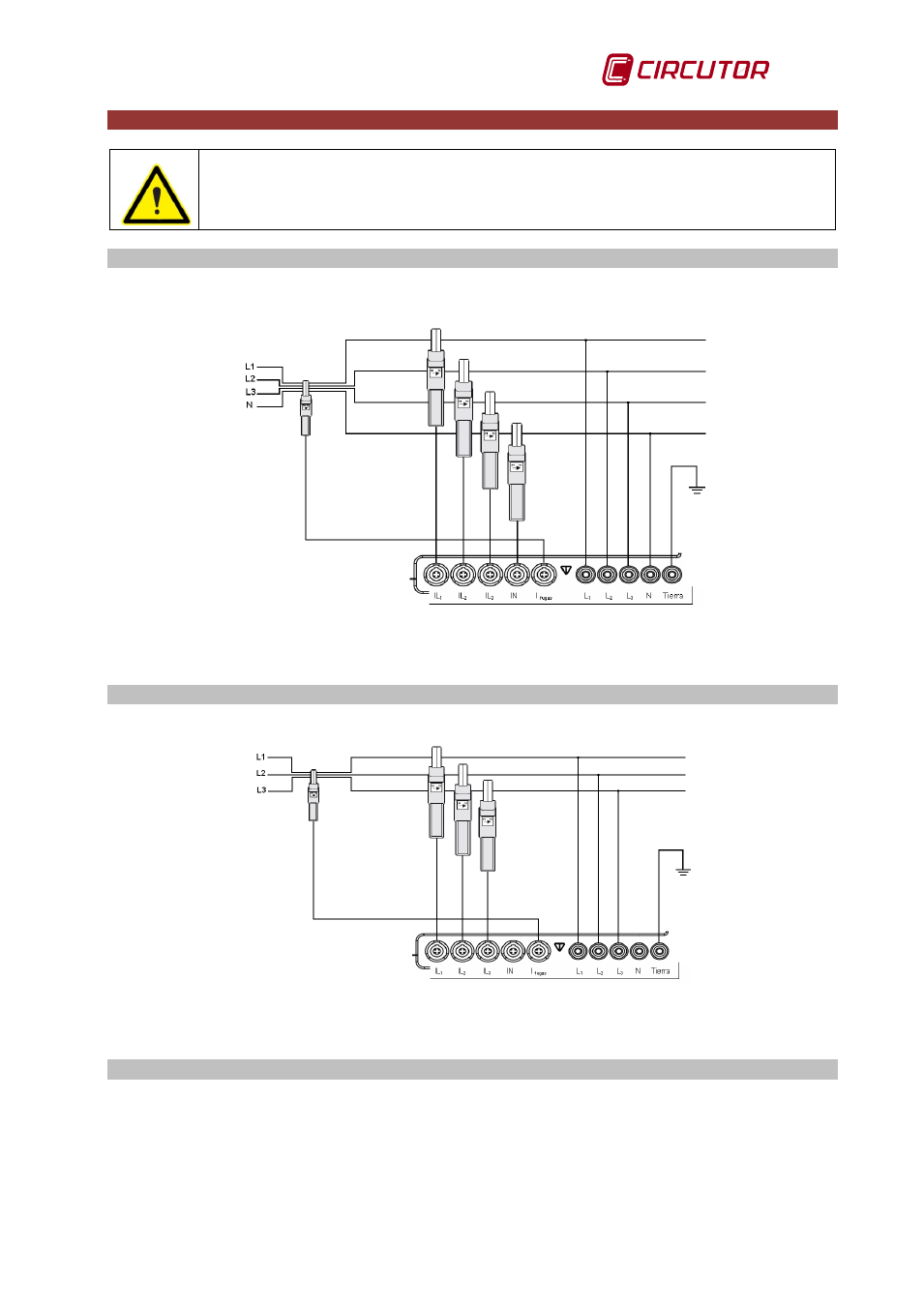

Fig. 17-1.- Conexión para medida en un sistema trifásico con neutro y tierra
17.2 CONEXIÓN TRIFÁSICA SIN NEUTRO
Medida de la tensión y corriente de las tres fases y corriente de fuga.
Fig. 17-2.- Conexión para medida en un sistema trifásico sin neutro y con tierra
17.3 CONEXIÓN TRIFASICA ARON
Medida de la tensión de las tres fases. Medida de corriente de fases L1-L3 y cálculo de
corriente de L2. Medida de corriente de fuga.
