Analizador de redes portátil AR6
Pág 10 de 69 Manual de Instrucciones

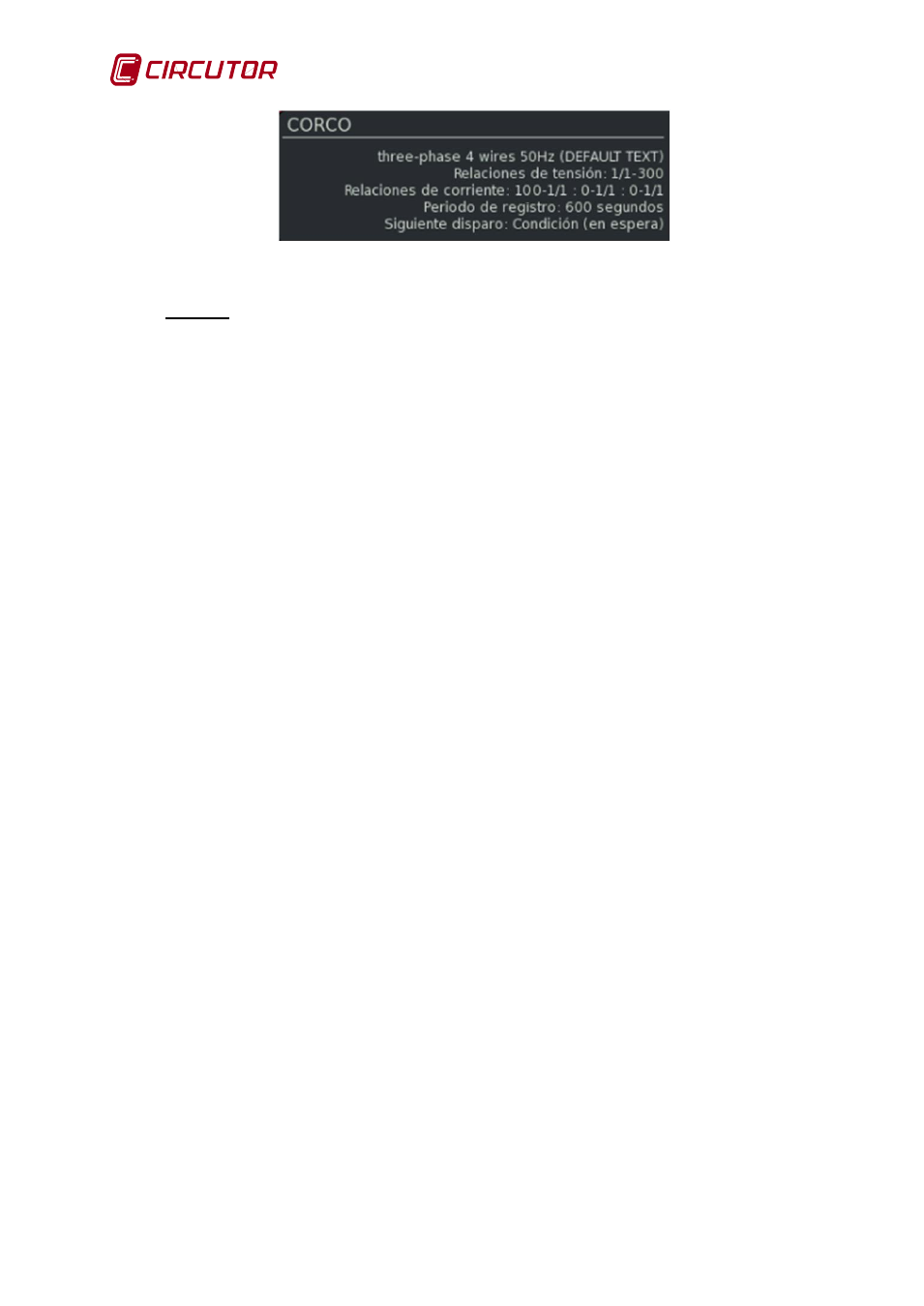

Fig. 2-2.- Ventana mostrando la configuración
 CORCO: Nombre de la medida activa
 Three-phase 4 wires 50Hz (DEFAULT TEXT). Descripción de la medida (por defecto el
equipo indica el tipo de circuito seleccionado en la creación de la medida indicando
DEFAULT TEXT). El usuario puede cambiar el texto de la descripción de la medida.
 Relaciones de tensión 1/1 - 300: Relación del transformador de tensión - fondo de
escala de tensión seleccionado.
 Relaciones de corriente: 100 -1/1 : 0- 1/1 ; 0 – 1/1: Esta línea muestra las relaciones de
las pinzas de corriente. Los tres bloques corresponden a las pinzas de las fases, la
pinza del neutro y la pinza de fugas.
Pinzas de fase; 100-1/1 significa : 100 es la corriente nominal de la pinza de fase
conectada; 1/1 indica que el equipo reconoce la pinza y auto-configura la escala. Caso
de pinzas multi-escala o de primario /5, deberá hacerse configuración manual.
Pinza de neutro; 0-1/1 :0 significa que no hay pinza de neutro. Si la hubiera este
bloque indicaría los parámetros de la pinza de neutro. 1/1 indica que el equipo se auto-
configura
Pinza de fuga; 0-1/1 :0 significa que no hay pinza de fuga. Si la hubiera este bloque
indicaría los parámetros de la pinza de neutro. 1/1 indica que el equipo se auto-
configura
 Período de registro 600 segundos: Es el periodo de registro configurado.
 Siguiente disparo Condición (en espera): Indica si el registro por condición o tiempo está
activado. En caso de no estar configurada el equipo nos indica “deshabilitado”
2.2.5 Fecha y Hora
Muestra la fecha y hora a la que se encuentra configurado el equipo.
2.2.6 Botón Power (Encendido / apagado)
Para encender o apagar el analizador, debe presionar el botón de encendido o apagado y
confirmar la acción en el menú que aparece en pantalla.
El botón puede encenderse con colores rojo y verde. El color verde indica que el equipo está
encendido y el significado del parpadeo que está en modo de ahorro de energía con la pantalla
apagada. El color rojo intermitente indica que está conectado a la red cargando la batería y el
LED apagado que el analizador está apagado.
2.2.7 Botón REC/STOP (Control de Registro)
Una vez el usuario ha configurado y conectado el equipo debe verificar el correcto
conexionado del mismo verificando los valores mostrados por el equipo. Si se comprueba que
el conexionado es correcto, el usuario puede iniciar el registro de datos pulsando este botón.
De igual forma, una vez terminado el registro deseado, el usuario debe presionar este botón
para detener el registro.
2.2.8 Botón de confirmación
Sirve para ejecutar la función seleccionada dentro de las diferentes opciones de las pantallas
de configuración, visualización o menú dinámico desplegable. En este manual se hace
referencia a él con el icono
λ.
