Analizador de redes portátil AR6
Pág 48 de 69 Manual de Instrucciones
La presentación de los armónicos (gráfico o tabla) al entrar en el menú, se realiza en tiempo
real, pero con la opción “Pausa” del menú ACCIONES se puede detener el refresco de pantalla
y con la opción “Marcha” se reanuda nuevamente la representación en tiempo real.

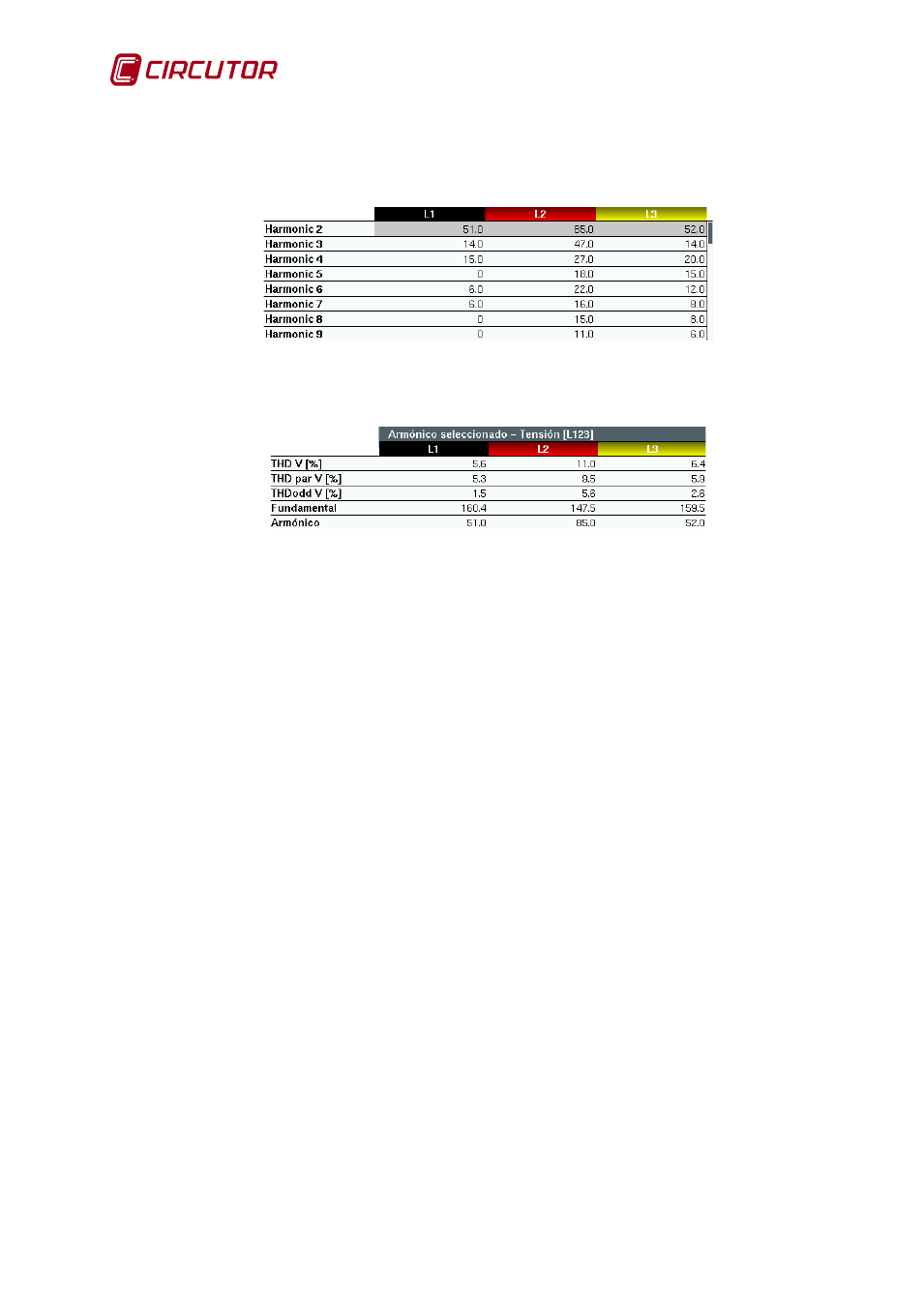

En lasFig. 16-3y Fig. 16-4se muestra, a título de ejemplo la representación en forma de tabla.
Fig. 16-3.- Representación en forma de tabla de armónicos
(a título de ejemplo, tensión en las tres fases)
Fig. 16-4.- Tabla al pie. Muestra datos del armónico seleccionado en la tabla
(en el ejemplo, armónico de orden 2)
El menú dinámico de esta pantalla tiene las mismas opciones que la pantalla gráfica de
armónicos.
