82
6 Programación: Programación de contornos
Aproximación según una recta perpendicular al
primer punto del contorno: APPR LN

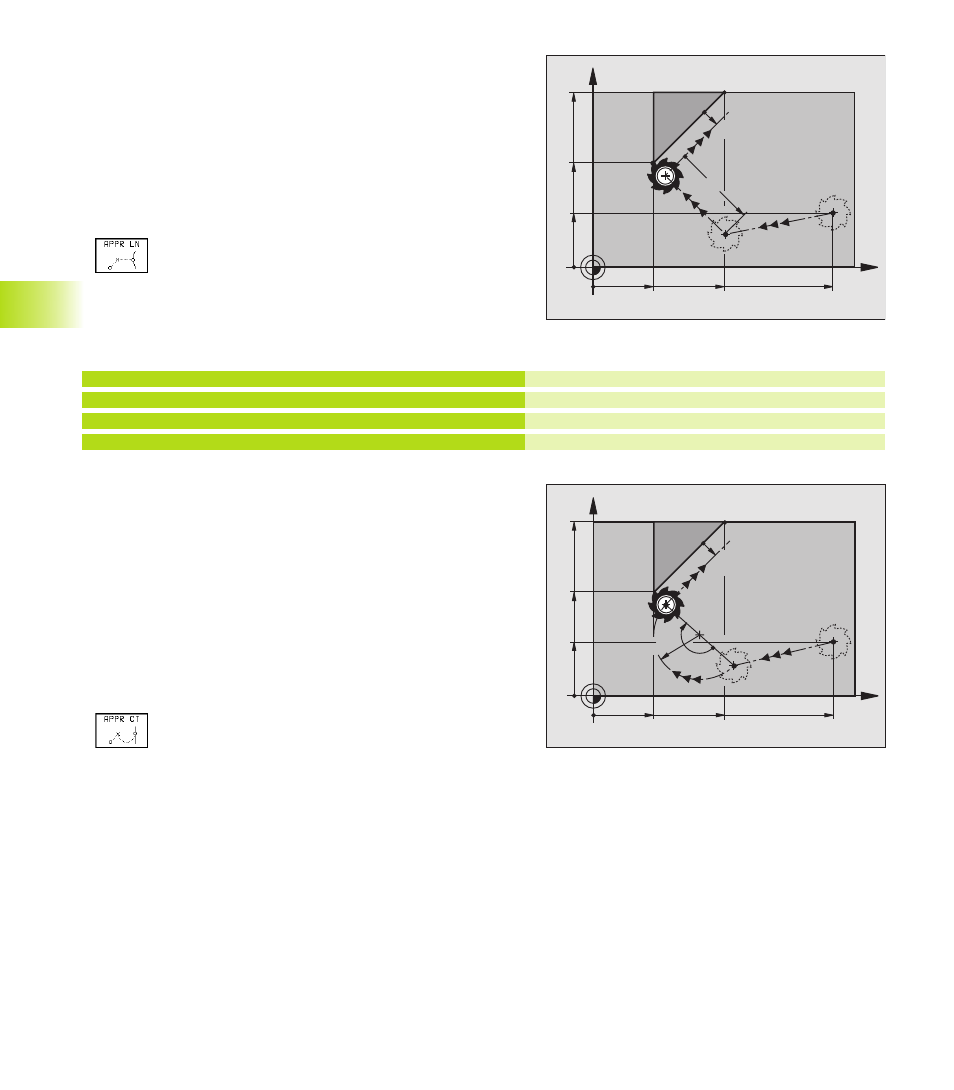

El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
al punto auxiliar P
H
. Desde allí al primer punto del
contorno P
A
según una recta perpendicular. El punto auxiliar P
H
está
a la distancia LEN del primer punto del contorno P
A
.
ú
Cualquier tipo de trayectoria: Aproximación al pto de partidat P
S
ú
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR LN:
ú
COORDENADAS del primer punto del contorno P
A
ú
LONGITUD: Distancia del punto auxiliar P
H
al primer
punto del contorno P
A
¡Introducir la distancia LEN siempre positiva!
ú
CORRECCION DE RADIO RR/RL para el mecanizado
Ejemplo de frases NC
7 L X+40 Y+10 R0 FMAX M3
8 APPR LN X+10 Y+20 Z-10 LEN+15 RR F100
9 L X+20 Y+35
10 L ...
Aproximación según una trayectoria circular
tangente: APPR CT
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según una
trayectoria circular tangente al primer tramo del contorno y al primer
punto del contorno P
A
.
La trayectoria circular de P
H
a P
A
está determinada por el radio R y
el ángulo del punto central CCA. El sentido de giro de la trayectoria
circular está indicado por el recorrido del primer tramo del contorno.
ú
Cualquier tipo de trayectoria: Aproximación al pto. de partida P
S
ú
Abrir el diálogo con la tecla APPR/DEP y la softkey APPR CT :
ú
COORDENADAS del primer punto del contorno P
A
ú
RADIO R de la trayectoria circular
■
Aproximación al lado de la pieza, definido mediante la
corrección de radio:
Introducir R positivo
■
Aproximación desde el lado de la pieza:
Introducir R negativo
Aproximación a P
S
sin corrección de radio
P
A
con correc. radio. RR, distancia de P
H
a P
A
: LEN=15
Punto final del primer punto del contorno
Siguiente trayectoria del contorno
X
Y
10
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
15
35
20
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
CCA=
180°
R10
35
20
