56
Radio de la herramienta R
Introducir directamente el radio R de la herramienta.

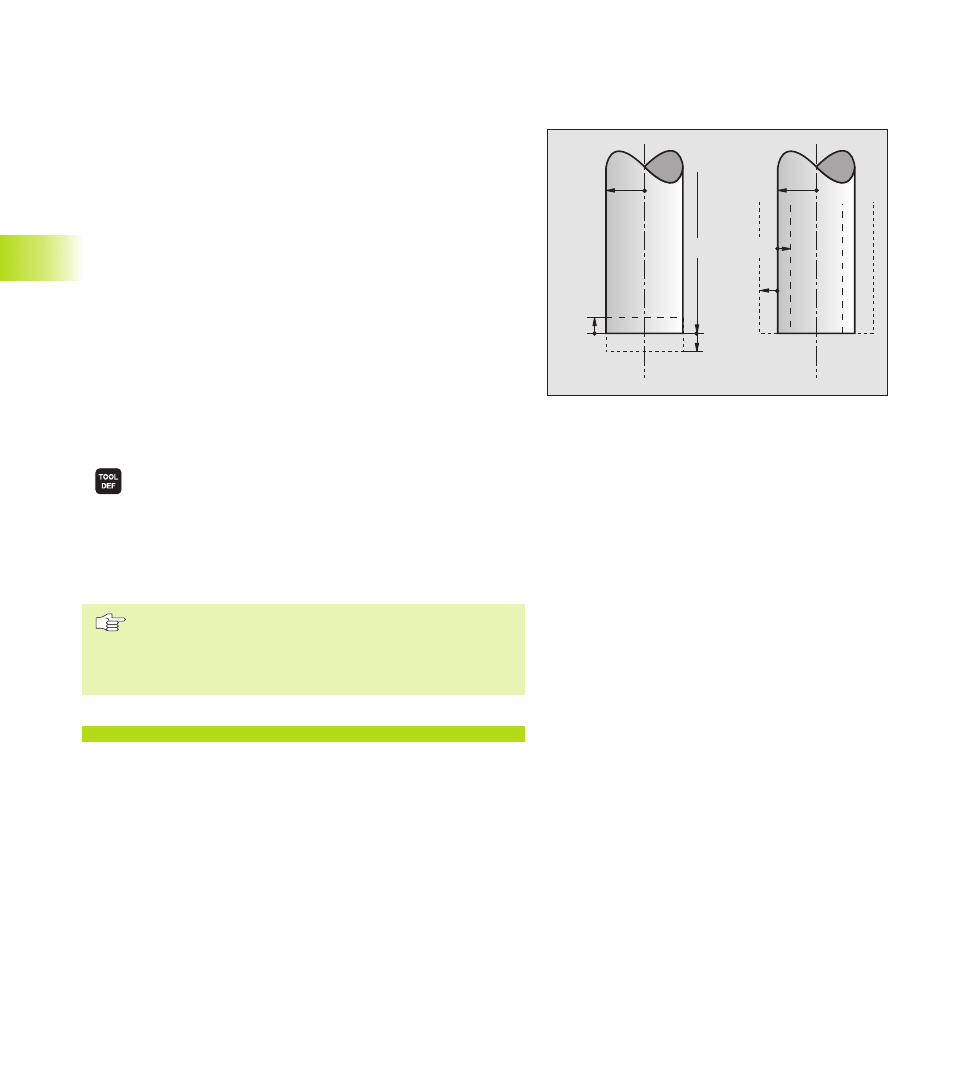

Valores delta para longitudes y radios
Los valores delta indican desviaciones de la longitud y el radio de las
herramientas .
Un valor delta positivo se indica para las sobremedidas (DR>0). En
un mecanizado con sobremedida dicho valor se indica en la progra-
mación por medio de la llamada a la herramienta TOOL CALL.
Un valor delta negativo indica un decremento (DR<0). El decremento
se introduce en las tablas de herramienta para el desgaste de la hta.
Los valores delta se indican como valores numéricos, en una frase
TOOL CALL se admite también el valor como un parámetro Q .
Campo de introducción: los valores delta se encuentran como
máximo entre ±99,999 mm.
Introducir los datos de la herramienta en el programa
El número, la longitud y el radio para una hta se determina una sóla
vez en el programa de mecanizado en una frase TOOL DEF:
ú Seleccionar la definición de hta: Pulsar tecla TOOL DEF
ú Introducir el NUMERO DE HERRAMIENTA: con el
número de hta se determina claramente una hta.
ú Introducir la LONGITUD DE LA HERRAMIENTA: Valor
de corrección para la longitud
ú Introducir el RADIO DE LA HERRAMIENTA
Durante la programación de la hta., se puede aceptar
directamente el valor de la longitud pulsando la tecla
“Aceptar posición real“. Tengan en cuenta que para ello
tiene que estar marcado el eje de la herramienta en la
visualización de estados.
Ejemplo frase NC
4 TOOL DEF 5 L+10 R+5
5 Programación: Herramientas
5.2 D
a
tos de la her
ramienta
DR<0
DR>0
DL<0
R
DL>0
L
R
