98 6 Programación: Programación de contornos
6.5
Tipos de tr
a
y
ect
or
ia - Coor
denadas polar
es

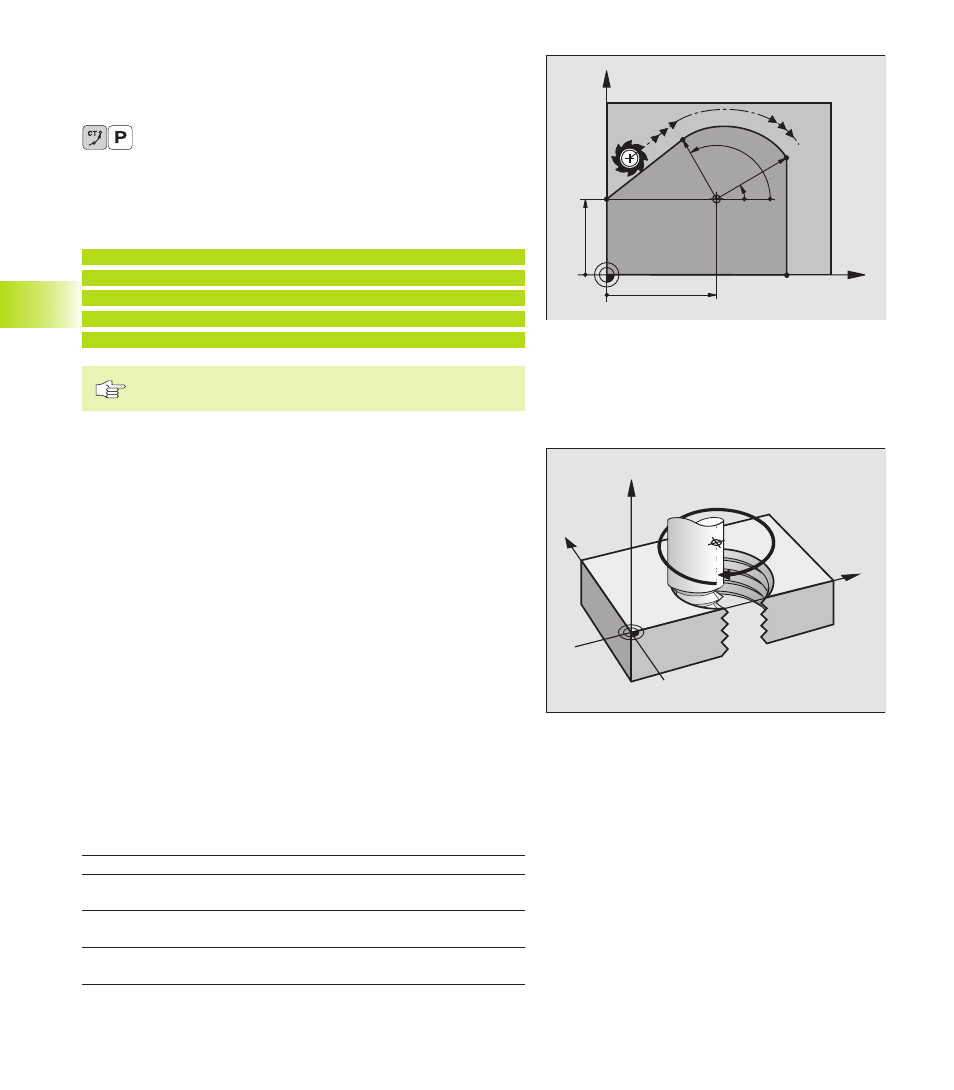

Trayectoria circular tangente CTP
La herramienta se desplaza según un círculo tangente a la
trayectoria anterior del contorno.
ú RADIO EN COORD. POLARES PR: Distancia del
punto final de la trayectoria circular al polo CC
ú ANGULO EN COORD. POLARES PA: Posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es punto central del círculo del contorno!
Hélice (Helix)
Una hélice se produce por la superposición de un movimiento
circular y un movimiento lineal perpendiculares. La trayectoria
circular se programa en un plano principal.
Los movimientos para la hélice sólo se pueden programar en
coordenadas polares.
Aplicación
■ Roscados interiores y exteriores de grandes diámetros
■ Ranuras de lubrificación
Cálculo de la hélice
Para la programación se precisa la indicación en incremental del ángulo
total, que recorre la herramienta sobre la hélice y la altura total de la
misma.
Para el mecanizado en la direc. de fresado de abajo a arriba se tiene:
Forma de la hélice
La tabla indica la relación entre la dirección del mecanizado, el
X
Y
40
35
CC
30°
120°
R30 R25
Y
X
Z
CC
Nº de pasos n
Altura total h
Angulo total
incremental IPA
Angulo inicial IPA
Coordenada Z
inicial
Pasos de roscado +sobrepaso al
principio y final del roscado
Paso P x nº de pasos n
Nº de pasos x 360°
Angulo inicial del roscado + ángulo de
sobrepaso
Paso P x (pasadas de roscado +
sobrepaso al principio del roscado)
