7 Programación: Funciones auxiliares 118
El constructor de la máquina introduce para cada eje la distancia
desde el punto cero de la máquina al punto cero de la regla en un
parámetro de máquina.
Comportamiento standard
Las coordenadas se refieren al cero pieza (véase “Fijación del punto
de referencia“).
Comportamiento con M91 - Punto cero de la máquina
Cuando en una frase de posicionamiento las coordenadas se
refieren al punto cero de la máquina, se introduce en dicha frase
M91.
El TNC indica los valores de coordenadas referidos al punto cero de la
máquina. En la visualización de estados se conecta la visualización de
coordenadas a REF (véase el capítulo “1.4 Visualización de estados“).
Comportamiento con M92 - Punto de referencia de la máquina
Además del punto cero de la máquina el constructor de
la máquina también puede determinar otra posición fija
de la máquina (punto de ref. de la máquina).
El constructor de la máquina determina para cada eje la
distancia del punto de ref. de la máquina al punto cero de
la misma (véase el manual de la máquina).
Cuando en las frases de posicionamiento las coordenadas se deban
referir al punto de referencia de la máquina ,deberá introducirse en
dichas frases M92.
Con M91 o M92 el TNC también realiza correctamente la
corrección de radio. Sin embargo no se tiene en cuenta la
longitud de la herramienta.
M91 y M92 no funcionan en el plano inclinado de
mecanizado. En este caso el TNC emite un aviso de
error.
Funcionamiento
M91 y M92 sólo funcionan en las frases de posicionamiento en las
cuales está programada M91 o M92.
M91 y M92 se activan al inicio de la frase.
Punto de referencia de la pieza
Cuando las coordenadas se quieran referir siempre al punto cero de
la máquina, se puede bloquear la fijación del punto de referencia
para uno o varios ejes; véase el parámetro de máquina 7295.
Cuando está bloqueada la fijación del punto de referencia para todos
los ejes, el TNC ya no muestra la softkey DATUM SET en el modo
de funcionamiento MANUAL.

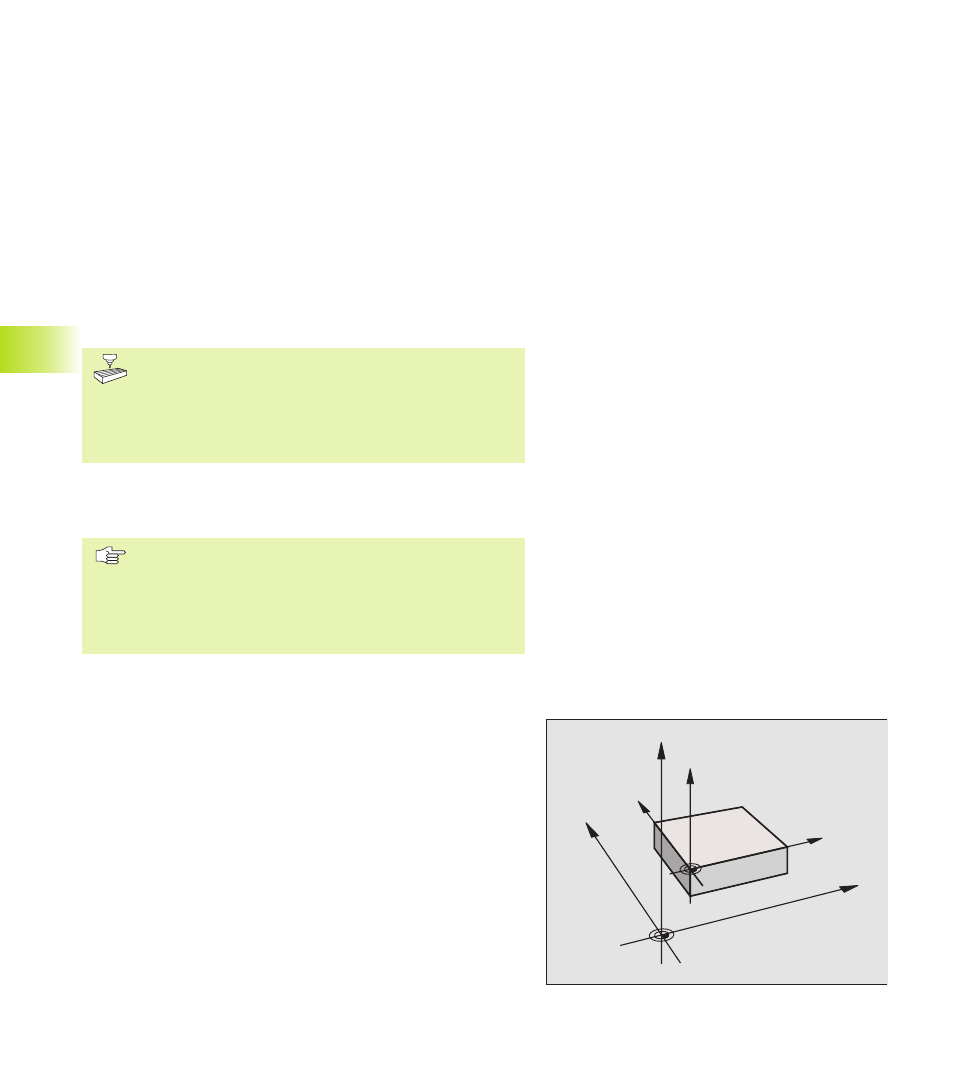

La figura de la derecha indica sistemas de coordenadas con puntos
cero de la máquina y de la pieza.
Z
X
Y
Z
Y
X
M
