139 HEIDENHAIN TNC 426
ROSCADO CON MACHO (ciclo 2)
1 La hta. se desplaza hasta la prof. del taladro en una sóla pasada.
2 A continuación se invierte la dirección de giro del cabezal y
transcurrido el T. DE ESPERA la hta, retrocede a la posición inicial
3 En la posición inicial se invierte de nuevo la dirección de giro del
cabezal
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
CORRECCION DE RADIO R0.
Programar la frase de posicionamiento sobre el punto de
partida en el eje de la hta. (DISTANCIA DE SEGURIDAD
sobre la superficie de la pieza).
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
La hta. debe estar sujeta con un sistema de
compensación de longitud. La compensación de longitud
tiene en cuenta la tolerancia del avance y de las
revoluciones durante el mecanizado.
Mientras se ejecuta el ciclo no está activado el
potenciómetro de override de las revoluciones. El
potenciómetro para el override del avance está limitado
(determinado por el constructor de la máquina).
Para el roscado a derechas activar el cabezal con M3,
para el roscado a izquierdas con M4.

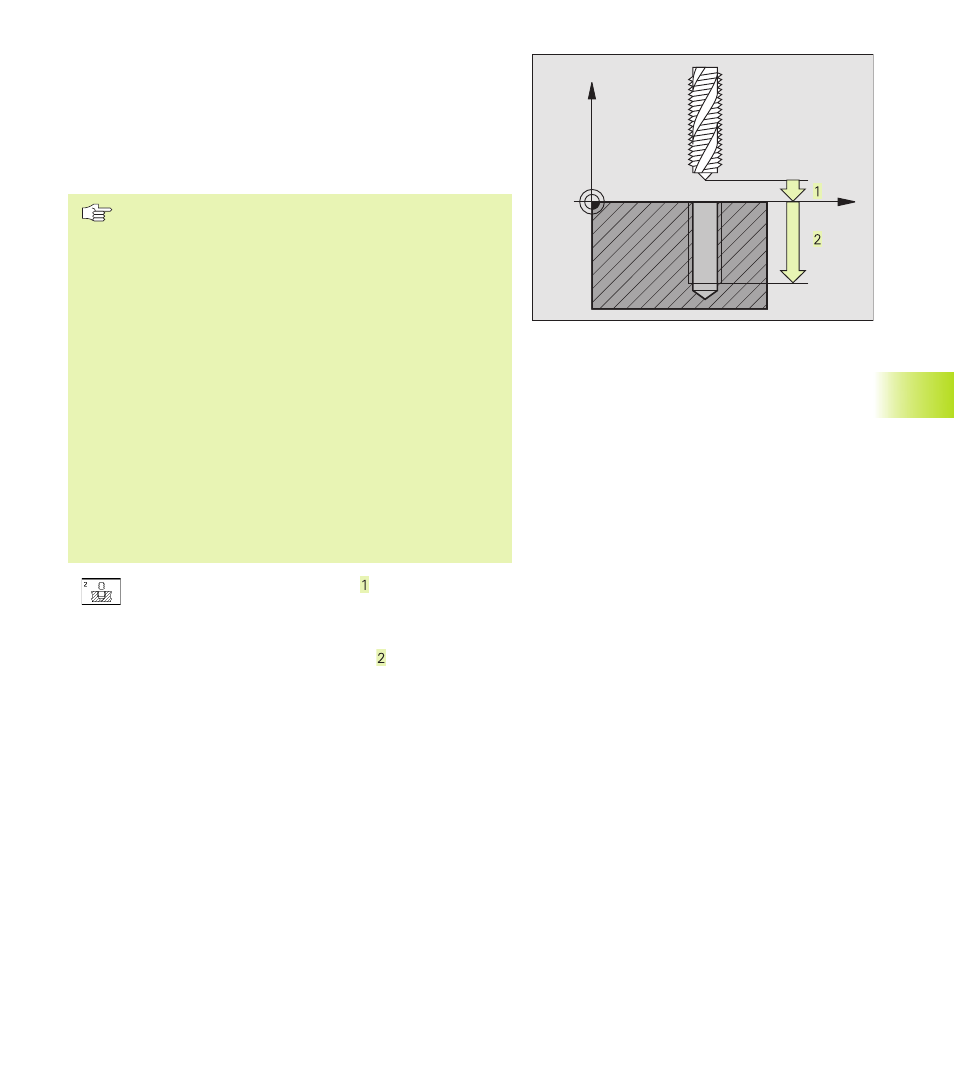

ú DISTANCIA DE SEGURIDAD (valor incremental):
Distancia entre el extremo de la hta. (posición inicial) y la
superficie de la pieza. Valor orientativo: 4x paso del
roscado
ú PROFUNDIDAD DE TALADRADO (longitud del
roscado, valor incremental): Distancia entre la
superficie de la pieza y el final de la rosca
ú TIEMPO DE ESPERA EN SEGUNDOS: Se introduce un
valor entre 0 y 0,5 segundos, para evitar un
acuñamiento de la hta. al retroceder esta
ú AVANCE F: Velocidad de desplazamiento de la hta.
durante el roscado
Cálculo del avance: F = S x p
F: avance mm/min)
S: revoluciones del cabezall (rpm)
p: paso del roscado (mm)
Retirar la hta. durante la interrupción del programa
Si durante el roscado se acciona el pulsador externo de parada, el
TNC indica una softkey con la cual se puede retirar la hta.
8.2 Ciclos de taladrado
X
Z
