155 HEIDENHAIN TNC 426
ú AVANCE AL PROFUNDIZAR: Velocidad de
desplazamiento de la hta. en la profundización
ú LONGITUD LADO 1 : Longitud de la ranura; el
sentido de corte se determina por el signo
ú LONGITUD LADO 2 : Anchura de la ranura
ú AVANCE F: Velocidad de desplazamiento de la hta. en
el plano de mecanizado

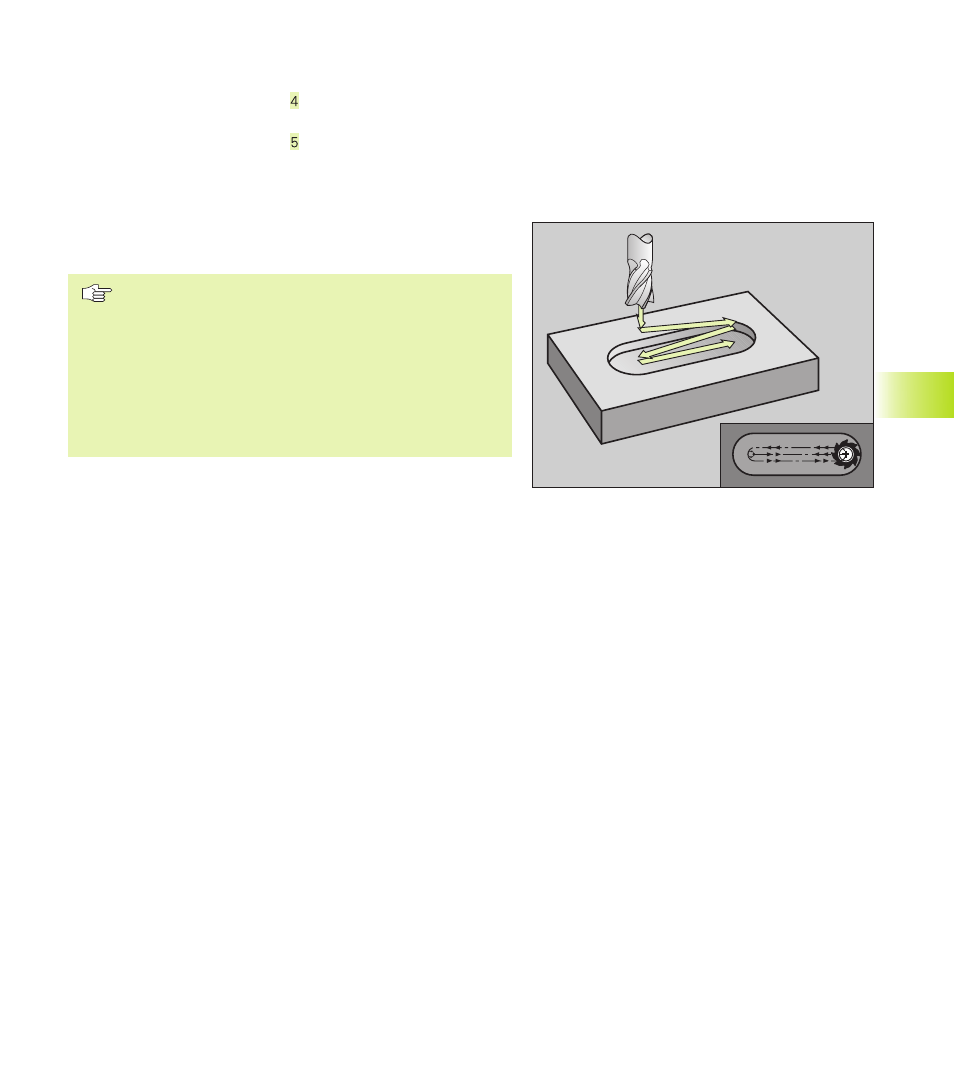

RANURA CON INTRODUCCION PENDULAR
(ciclo 210)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
Seleccionar el diámetro de la fresa que no sea mayor a la
anchura de la ranura y que no sea menor a un tercio de la
anchura de la ranura.
Seleccionar el diámetro de la fresa menor a la mitad de la
longitud de la ranura. De lo contrario el TNC no puede
realizar la introducción pendular.
Desbaste
1 El TNC posiciona la hta. en el eje de la misma a la 2ª DISTANCIA
DE SEGURIDAD y a continuación al centro del semicírculo
izquierdo; desde allí el TNC posiciona la hta. a la DISTANCIA DE
SEGURIDAD sobre la superficie de la pieza.
2 La hta. se desplaza con el AVANCE DE DESBASTE sobre la
superficie de la pieza; desde allí la fresa se desplaza y penetra
inclinada en la pieza según la dirección longitudinal de la ranura
hasta el semicírculo derecho de la ranura.
3 A continuación la hta. profundiza según una línea inclinada hasta
el centro del semicírculo izquierdo; estos pasos se repiten hasta
alcanzar la PROFUNDIDAD DE FRESADO programada
4 En la PROFUNDIDAD DE FRESADO programada, el TNC desplaza
la hta. para realizar el fresado horizontal, hasta el otro extremo de
la ranura y después al centro de la misma
Acabado
5 Desde el centro de la ranura el TNC desplaza la hta.
tangencialmente hacia el contorno acabado. Después se
mecaniza el contorno en sentido sincronizado al avance (con M3)
6 Al final del contorno, la hta. se retira tangencialmente hasta el
centro de la ranura
7 A continuación la hta. se retira en marcha rápida FMAX a la
DISTANCIA DE SEGURIDAD, y si se ha programado, a la 2ª
DISTANCIA DE SEGURIDAD
