283 HEIDENHAIN TNC 426
13.6 Digitalización con ejes giratorios
Cuando se utiliza un palpador digital se pueden realizar la digitalización
con ejes giratorios en forma de meandro (ciclo 6), en forma de línea
(ciclo 8) o con líneas de nivel (ciclo 7). En cualquier caso se introduce
en el ciclo CAMPO el eje giratorio correspondiente. El TNC interpreta
los valores de los eje giratorios en grados.
Cuando se emplea un palpador analógico y al digitalizar con ejes
giratorios, sólo se puede emplear el ciclo 18 LINEA. El eje giratorio
se define como eje de columnas.
Datos de la digitalización
El fichero de los datos digitalizados contiene indicaciones para los
ejes determinados en el ciclo CAMPO.
El TNC no emite el BLK FORM, ya que no es posible la
representación gráfica de los ejes giratorios.
En la digitalización y en el fresado deberá coincidir el
modo de visualización del eje giratorio (reducir la
visualización a un valor por debajo de 360° o no reducir).

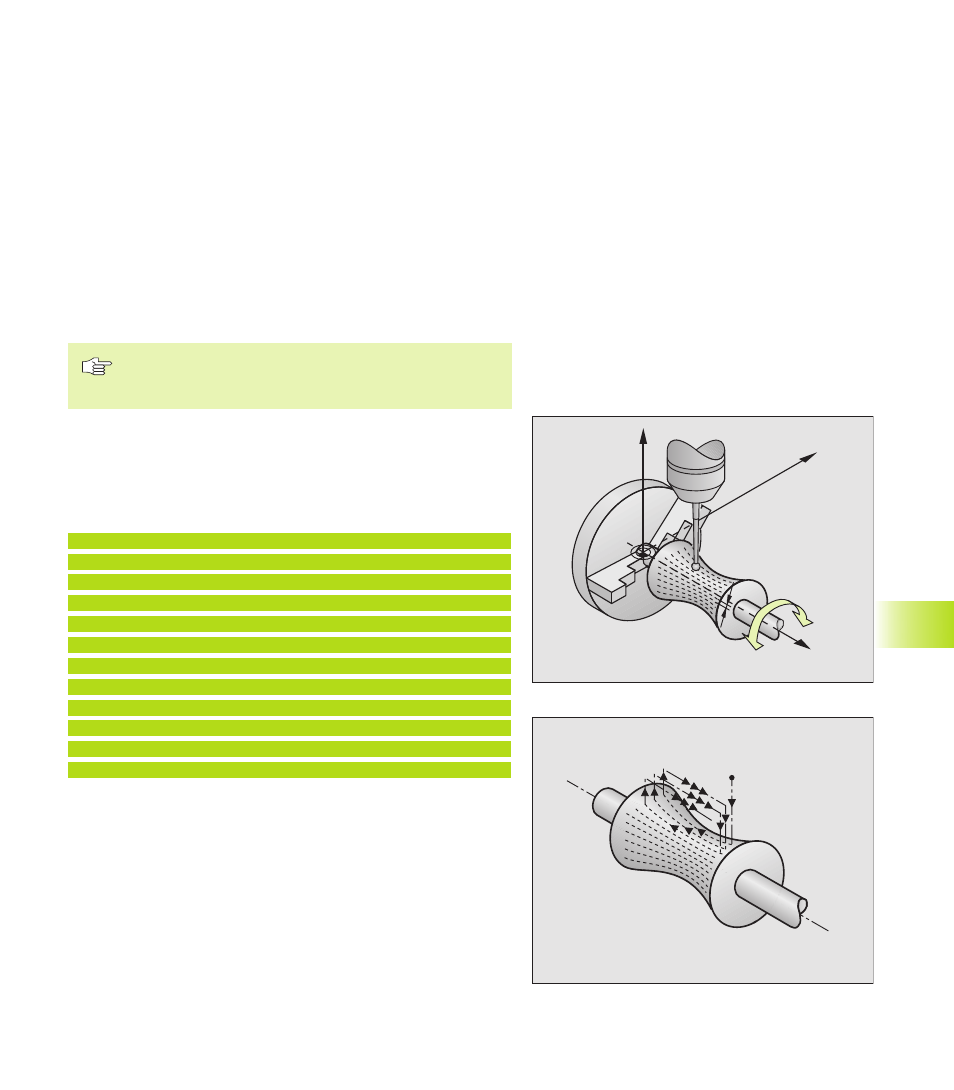

Palpador analógico: Ciclo LINEA con eje giratorio
Si en el parámetro de introducción DIRECCION DE LINEAS se ha
definido un eje líneal (p.ej X), el TNC conmuta al final de la línea al
eje giratorio determinado en el ciclo CAMPO (p.ej. A) según la
distancia DIST.L. Véase las figuras de la derecha.
Ejemplo de frases NC
30 TCH PROBE 5.0 CAMPO
31 TCH PROBE 5.1 PGM NAME: DATRND
32 TCH PROBE 5.2 Z X+0 A+0 Z+0
33 TCH PROBE 5.3 X+85 A+270 Z+25
34 TCH PROBE 5.4 ALTURA: 50
...
60 TCH PROBE 18.0 LINEA
61 TCH PROBE 18.1 DIRECC.: X
ANGULO: 0 ALTURA: 25
62 TCH PROBE 18.2 F1000
DIST.MIN.LINEAS: 0.2 DIST.L: 0.5
DIST.P: 0.5 TOL: 0.1 DIST. 2
13.6 Digitalización con ejes giratorios
Y
X
Z
L A
