265 HEIDENHAIN TNC 426
Fijar puntos de referencia mediante taladros

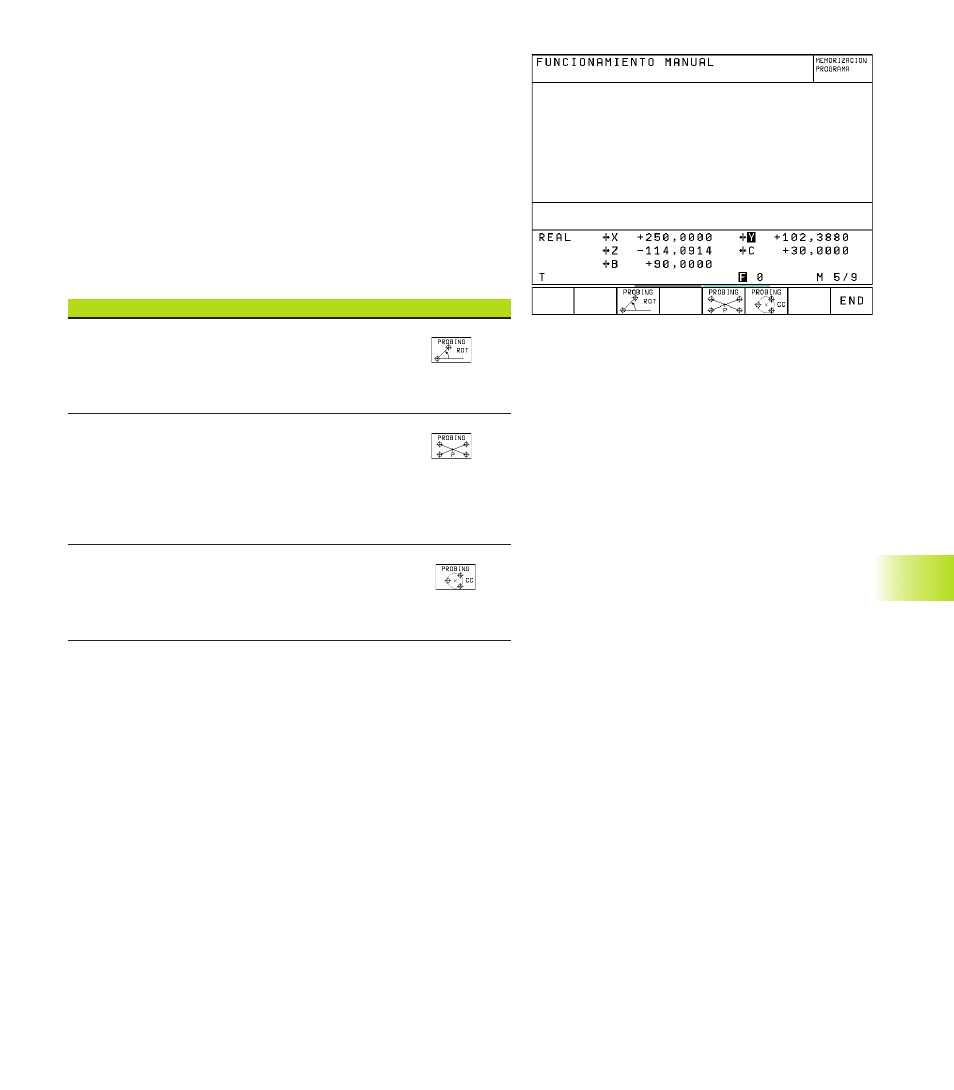

En una segunda carátula de softkeys se encuentran las softkeys
que se emplean para la fijación del punto de referencia mediante
taladros.
Para ello el palpador se desplaza igual que en la función “Punto central
del círculo como punto de referencia - Círculo interior“. Se realiza un
posicionamiento previo aproximadamente en el centro del taladro.
Después de accionar el pulsador externo de arranque START se palpan
automáticamente cuatro puntos de la pared del taladro.
A continuación el palpador se desplaza hasta el siguiente taladro y lo
palpa de igual forma. El TNC repite este proceso hasta que hayan
sido palpados todos los taladros para la determinación del punto de
referencia.
Empleo Softkey
Giro básico mediante 2 taladros:
El TNC calcula el ángulo entre la recta de unión de
los puntos centrales de los taladros y de la posición
nominal (eje de referencia angular)
Punto de referencia a través de 4 taladros:
El TNC calcula el punto de intersección de las rectas
de unión de los dos primeros y de los dos últimos
taladros palpados. Si se ha ejecutado el giro básico
mediante dos taladros, no es preciso volver a palpar
de nuevo estos dos taladros.
Punto central del círculo mediante 3 taladros:
El TNC calcula una trayectoria circular en la que se
encuentran los tres taladros y calcula un punto
central del círculo para la trayectoria circular
