ACABADO DE CAJERA CIRCULAR (ciclo 214)

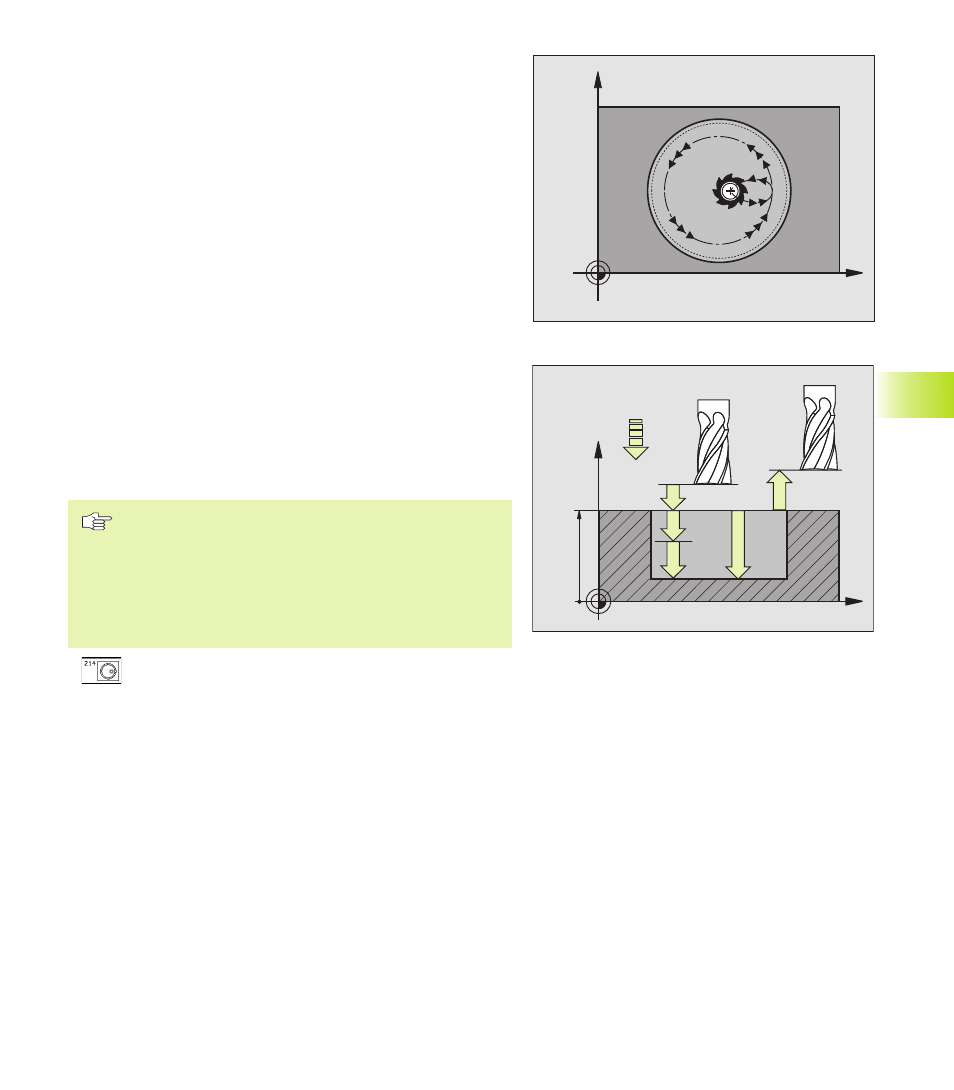

1 El TNC desplaza automáticamente la hta. en el eje de la misma a la
DISTANCIA DE SEGURIDAD, o, si se ha programado, a la 2ª
DISTANCIA DE SEGURIDAD y a continuación al centro de la cajera
2 Desde el centro de la cajera la hta. se desplaza en el plano de
mecanizado al punto inicial del mecanizado. Para el cálculo del punto
inicial, el TNC tiene en cuenta el diámetro de la pieza y el radio de la
hta.
3 En el caso de que la hta. esté sobre la 2ª DISTANCIA DE
SEGURIDAD, el TNC desplaza la hta. en marcha rápida FMAX a la
DISTANCIA DE SEGURIDAD y desde allí con el AVANCE DE
PROFUNDIZACION a la primera PROFUNDIDAD DE PASADA
4 A continuación la hta. se desplaza tangencialmente al contorno
parcialmente terminado y fresa una vuelta en sentido sincronizado
al avance.
5 Después la hta. sale tangencialmente desde el contorno al punto
de partida en el plano de mecanizado
6 Este proceso (2 a 5) se repite hasta que se alcanza la PROFUNDIDAD
programada
7 Al final del ciclo el TNC desplaza la hta. con FMAX a la DISTANCIA
DE SEGURIDAD, o, si se ha programado, a la 2ª DISTANCIA DE
SEGURIDAD y a continuación al centro de la cajera (pto. final=pto.
inicial)
Antes de la programación deberá tenerse en cuenta
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado
Si se quiere realizar un acabado de la cajera, deberá
utilizarse una fresa con dentado frontal cortante en el
centro (DIN 844) e introducir un AVANCE pequeño para la
PROFUNDIDAD DE PASADA
ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la cajera
ú AVANCE AL PROFUNDIZAR Q206: Velocidad de
desplazamiento de la hta. al profundizar en mm/min.
Cuando se penetra en la pieza, introducir un valor
pequeño. Para una profundización en vacío introducir
un valor mayor
ú PROFUNDIDAD DE PASADA Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza.
ú AVANCE DE FRESADO Q207: Velocidad de despla-
zamiento de la hta. durante el fresado en mm/min
