93 HEIDENHAIN TNC 426
6.4 Tipos
de tr
a
y
ect
or
ia - Coor
denadas car
tesianas

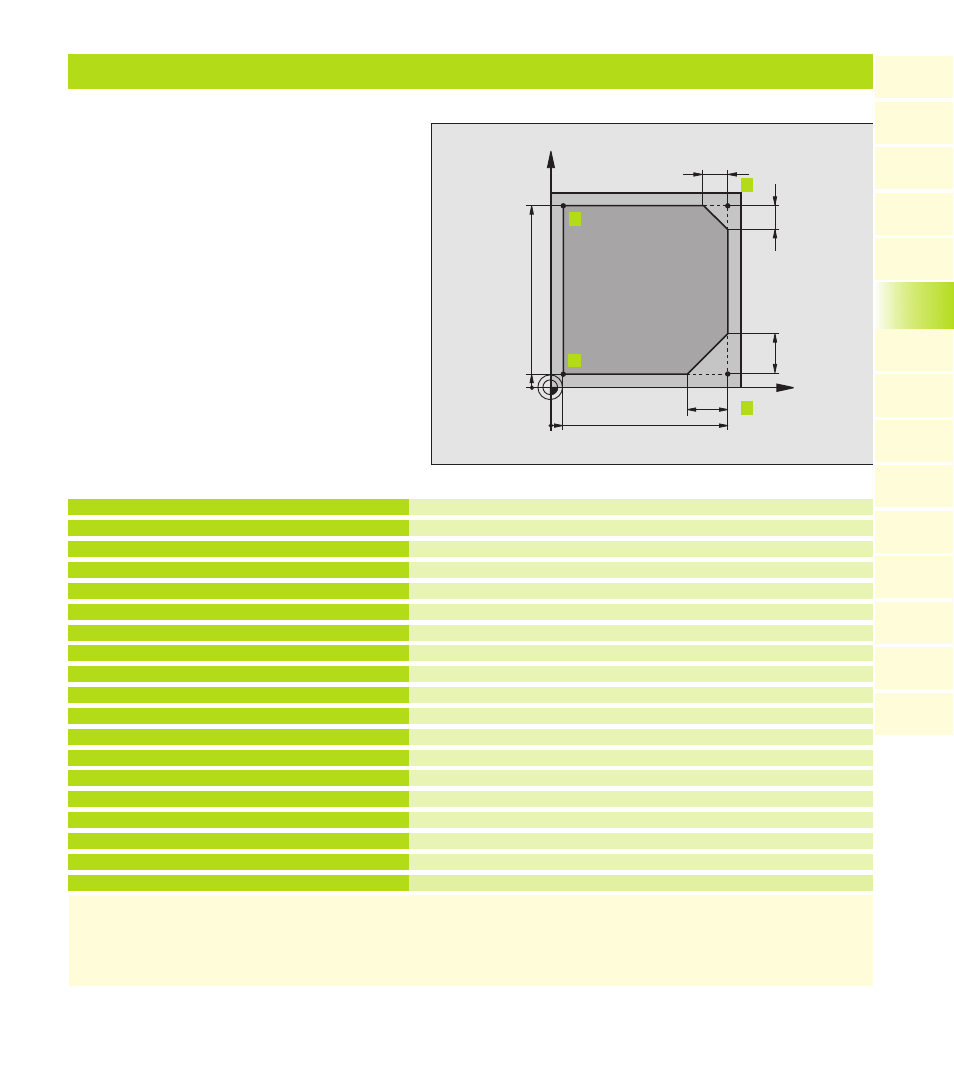

Ejemplo: Movimiento lineal y chaflán en cartesianas
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
4 TOOL CALL 1 Z S4000
5 L Z+250 R0 F MAX
6 L X-10 Y-10 R0 F MAX
7 L Z-5 R0 F1000 M3
8 APPR LT X+5 Y+5 LEN10 RL F300
9 L Y+95
10 L X+95
11 CHF 10
12 L Y+5
13 CHF 20
14 L X+5
15 DEP LT LEN10 F1000
16 L Z+250 R0 F MAX M2
17 END PGM LINEAR MM
Definición del bloque para la simulación gráfica del mecanizado
Definición de la herramienta en el programa
Llamada a la hta. con eje del cabezal y revoluciones del cabezal
Retirar la hta. en el eje del cabezal en marcha rápida FMAX
Posicionamiento previo de la herramienta
Llegada a la profundidad de fresado con avance F = 1000 mm/min
Llagada al punto 1 según una recta tangente
Llegada al punto 2
Punto 3: primera recta de la esquina 3
Programar el chaflán de longitud 10 mm
Punto 4: segunda recta de la esquina 3, 1ª recta para la esquina 4
Programar el chaflán de longitud 20 mm
Llegada al último pto. 1 del contorno, segunda recta de la esquina 4
Salida del contorno según una recta tangente
Retirar la herramienta, final del programa
X
Y
95 5
95
5
10
10
20
20
3
4
1
2
