5.2 Datos de la herramienta
Normalmente se programan las coordenadas de trayectorias
necesarias, tal como está acotada la pieza en el plano. Para que el
TNC puede calcular la trayectoria del punto central de la
herramienta, es decir, que pueda realizar una corrección de
herramienta, deberá introducirse la longitud y el radio de cada
herramienta empleada.
Los datos de la herramienta se pueden introducir directamente en
el programa con la función TOOL DEF o por separado en tablas de
herramientas. Si se introducen los datos de la herramienta en la
tabla, existen otras informaciones específicas de la herramienta
(QV). Cuando se ejecuta el programa de mecanizado, el TNC tiene
en cuenta todas las informaciones.
Número de la herramienta, nombre de la herramienta
Cada herramienta se caracteriza con un número del 0 a 254.
Cuando se trabaja con tablas de herramienta, se pueden indicar
además nombres de herramientas.
La herramienta con el número 0 tiene longitud L=0 y radio R=0. En
las tablas de herramientas la herramientaT0 también debería
definirse con L=0 y R=0.
Longitud de la herramienta L
La longitud L de la herramienta se puede determinar de dos formas:

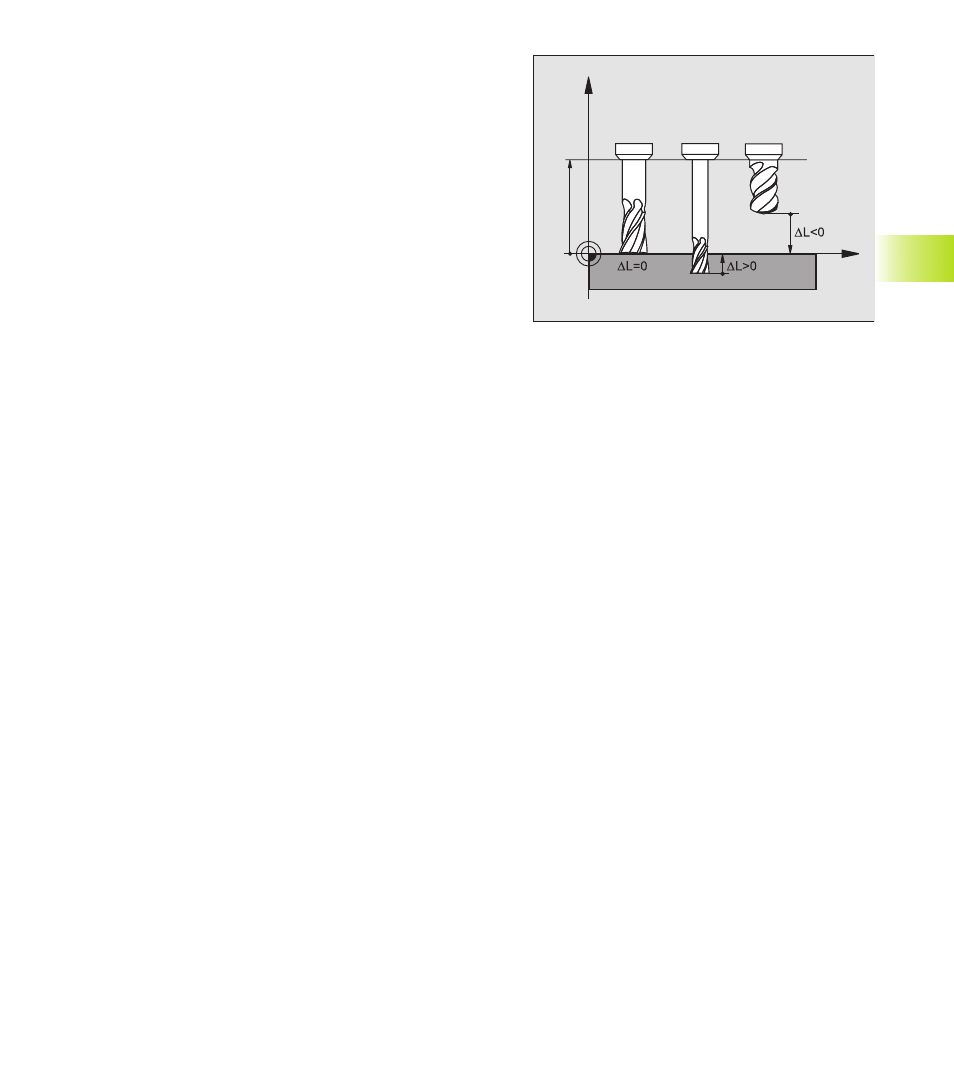

1 La longitud L es la diferencia entre la longitud de la herramienta
deseada y la longitud de la herramienta cero L
0
.
Signo:
■ La herramienta es más larga que la herramienta cero: L>L
0
■ La herramienta es mas corta que la herramienta cero: L<L
0
Determinar la longitud:
ú Desplazar la herramienta cero a la posición de referencia según el
eje de la herramienta (p.ej. superficie de la pieza con Z=0)
ú Fijar la visualización del eje de la hta. a cero (fijar pto. de ref.)
ú Cambiar por la siguiente herramienta
ú Desplazar la hta. a la misma posición de ref. que la hta. cero
ú La visualización del eje de la herramienta indica la diferencia de
longitud respecto a la herramienta cero
ú Aceptar el valor con la tecla “Aceptar posición real“ en la frase
TOOL DEF o bien aceptar en la tabla de herramientas
2 Determinar la longitud L con un aparato externo de ajuste.
Después se introduce directamente el valor calculado en la
definición de la herramienta TOOL DEF.
