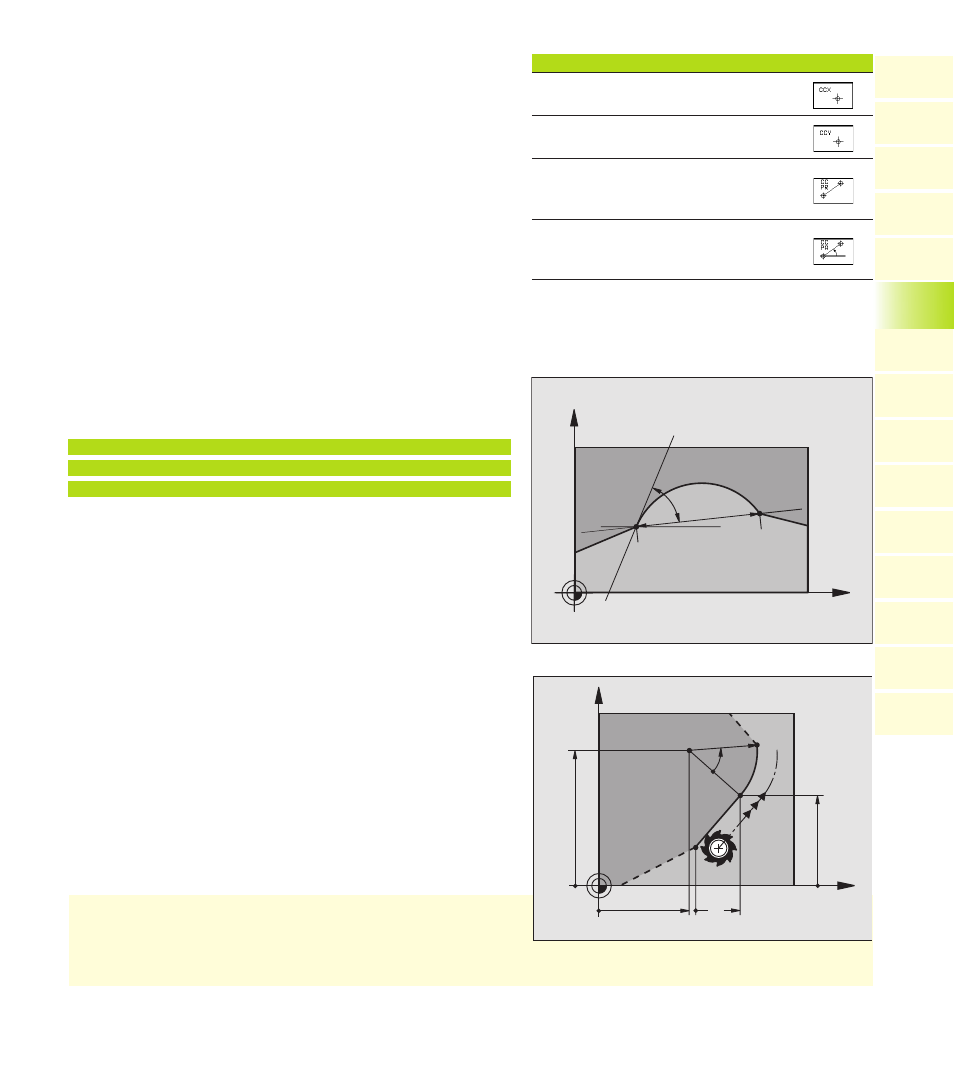

105 HEIDENHAIN TNC 426
Angulo de entrada de la trayectoria circular
El ángulo de entrada AN de la trayectoria circular es el ángulo de la
tangente de entrada. Véase figura de la derecha.
Longitud de la cuerda de la trayectoria circular
La longitud de la cuerda de una trayectoria circular es la longitud
LEN del arco del círculo. Véase figura de la derecha.
Punto central de círculos de libre programación
Para las trayectorias de libre programación, el TNC calcula de sus
indicaciones un punto central del círculo. De esta forma se puede
programar también con la programación FK un círculo completo en
una frase.
Un punto central del círculo programado de forma convencional o
calculado no actua ya más en el apartado FK como polo o como
punto central del círculo: Cuando se programan convencionalmente
coordenadas polares que se refieren a un polo determinado
anteriormente en una frase CC, se tiene que determinar de nuevo
el polo con una frase FPOL.
FPOL actua hasta la siguiente frase con FPOL y se determina en
coordenadas cartesianas.
Ejemplo de frases NC para FL, FPOL y FCT
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
Véase figura abajo a la derecha.
X
Y
20
30
10
20
R15
30°
6.6
Tipos de tr
a
y
ect
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK
X
Y
LEN
AN
Indicaciones del pto. central del círculo Softkey
Coordenada X del pto. central del círculo
Coordenada Y del pto. central del círculo
Radio en coordenadas polares del pto.
central del círculo
Angulo en coordenadas polares del
punto central del círculo
Para referencias a otras frases véase el apartado
“Referencias relativas“; para puntos auxliares el
apartado “Puntos auxiliares“en este mismo capítulo.
