135 HEIDENHAIN TNC 426
ú COOR. DE LA SUPERFICIE DE LA PIEZA Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª DISTANCIA DE SEGURIDAD Q204 (valor
incremental): Coordenada del eje de la hta. en el cual
no se puede producir una colisión entre la hta. y la
pieza.

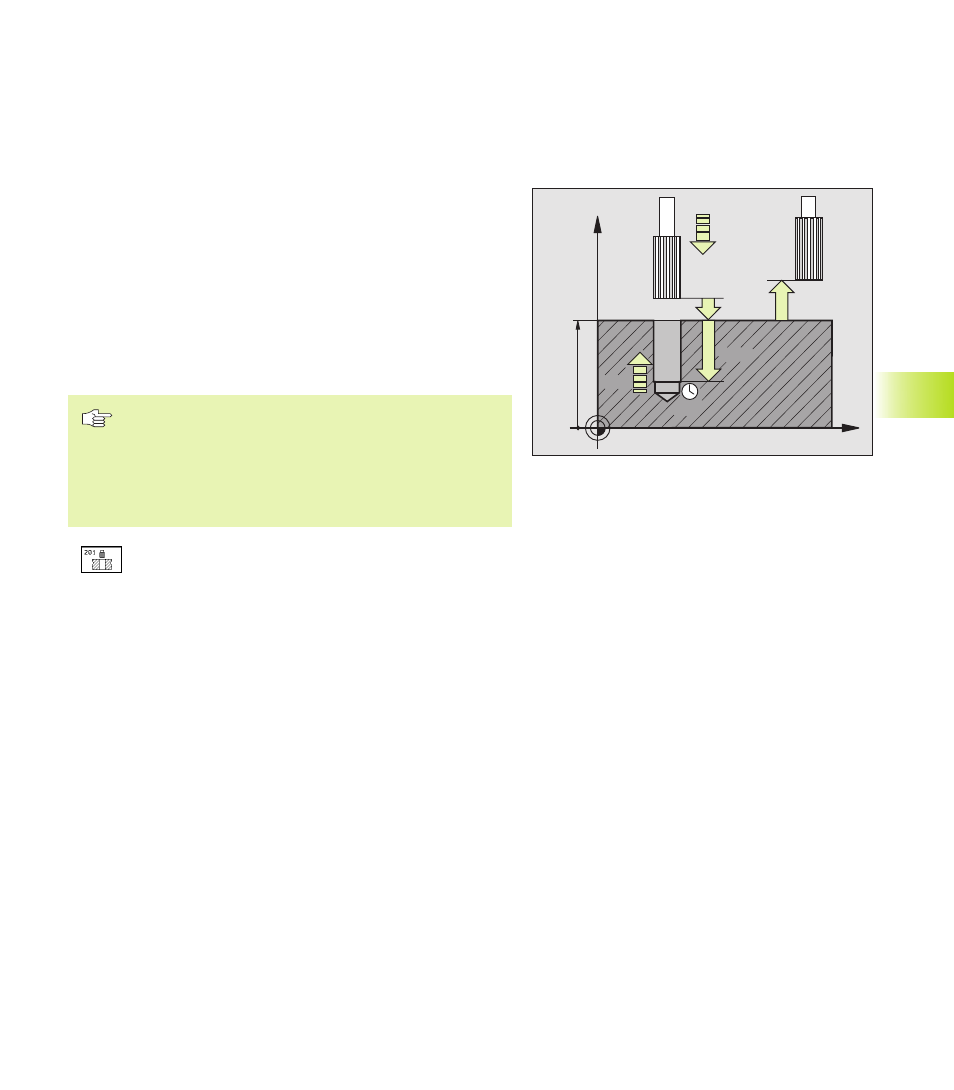

Escariado (ciclo 201)
1 El TNC posiciona la hta. en el eje del cabezal en marcha rápida
FMAX a la DISTANCIA DE SEGURIDAD introducida sobre la
superficie de la pieza
2 La herramienta penetra con el AVANCE F introducido hasta la
PROFUNDIDAD programada.
3 Si se ha programado, la hta. espera en la base del taladro
4 A continuación, el TNC retira la hta. con AVANCE F a la
DISTANCIA DE SEGURIDAD, y desde allí, si se ha programado,
con FMAX a la 2ª DISTANCIA DE SEGURIDAD.
Antes de la programación deberá tenerse en cuenta
Programar la frase de posicionamiento sobre el punto de
partida (centro del taladro) en el plano de mecanizado con
CORRECCION DE RADIO R0
El signo del parámetro PROFUNDIDAD determina la
dirección del mecanizado.
ú DISTANCIA DE SEGURIDAD Q200 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de la
pieza
ú PROFUNDIDAD Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base del taladro
ú AVANCE AL PROFUNDIZAR Q206: Velocidad de
desplazamiento de la hta. en el escariado en mm/min
ú TIEMPO DE ESEPERA ABAJO Q211: Tiempo en
segundos que espera la herramienta en la base del
taladro
ú AVANCE DE RETROCESO Q208: Velocidad de
desplazamiento de la hta. al retirarse del taladro en mm/
min. Cuando se introduce el valor 0 se retira con el
AVANCE AL PROFUNDICAR
ú COOR. DE LA SUPERFICIE DE LA PIEZA Q203 (valor
absoluto): Coordenadas de la superficie de la pieza
ú 2ª DISTANCIA DE SEGURIDAD Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
8.2 Ciclos de taladrado
