8.2 P
a
rámetr
os
Parámetros globales de la pieza acabada
Pretaladrado céntrico
Pretaladrado céntrico - selección de herramienta
El pretaladrado se realiza en un máximo de 3 niveles:
 1er nivel pretaladrado (diámetro límite UBD1)
 2: Nivel pretaladrado (diámetro límite UBD2)
 Nivel acabado de taladro
 El acabado de taladro tiene lugar en: dimin <= UBD2
 Selección de herramienta: db = dimin

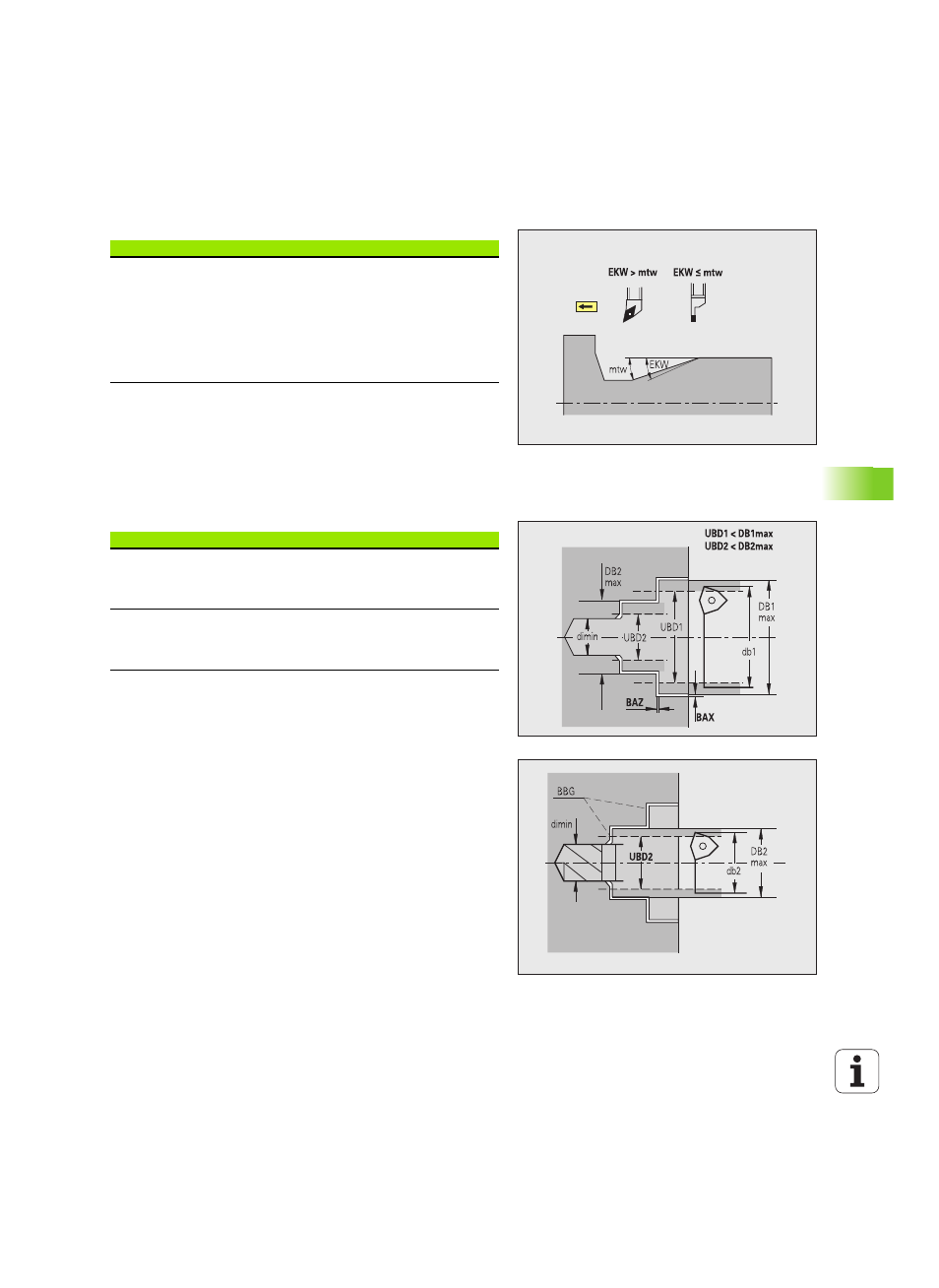

Identificaciones en las imágenes:
 db1, db2: diámetro del taladro
 DB1max: diámetro interior máximo 1er nivel de taladro
 DB2max: diámetro interior máximo 2º nivel de taladro
 dimin: diámetro interior mínimo
Parámetros globales de la pieza acabada
Máx. ángulo copia replegado [EKW]
Ángulo límite en zonas del contorno a profundizar para
diferenciar entre el torneado o el tronzado (mtw = ángulo del
contorno).
 EKW > mtw: giro libre
 EKW <= mtw: profundización sin definir (ningún elemento
formal)
Selección de la herramienta
1: Diámetro límite de taladrado [UBD1]
 1: Nivel de pretaladrado: cuando UD1 < DB1max
 Selección de la herramienta: UBD1 <= db1 <= DB1max
2: Diámetro límite de taladrado [UBD2]
 2: Nivel de pretaladrado: cuando UD2 < DB2max
 Selección de la herramienta: UBD2 <= db2 <= DB2max
