Herramientas de torneado estándar
Seleccionar herramienta nueva
Seleccionar las herramientas de tornear
en herramientas con cuchilla redondeada: conmutar
al diálogo para herramientas fungiformes

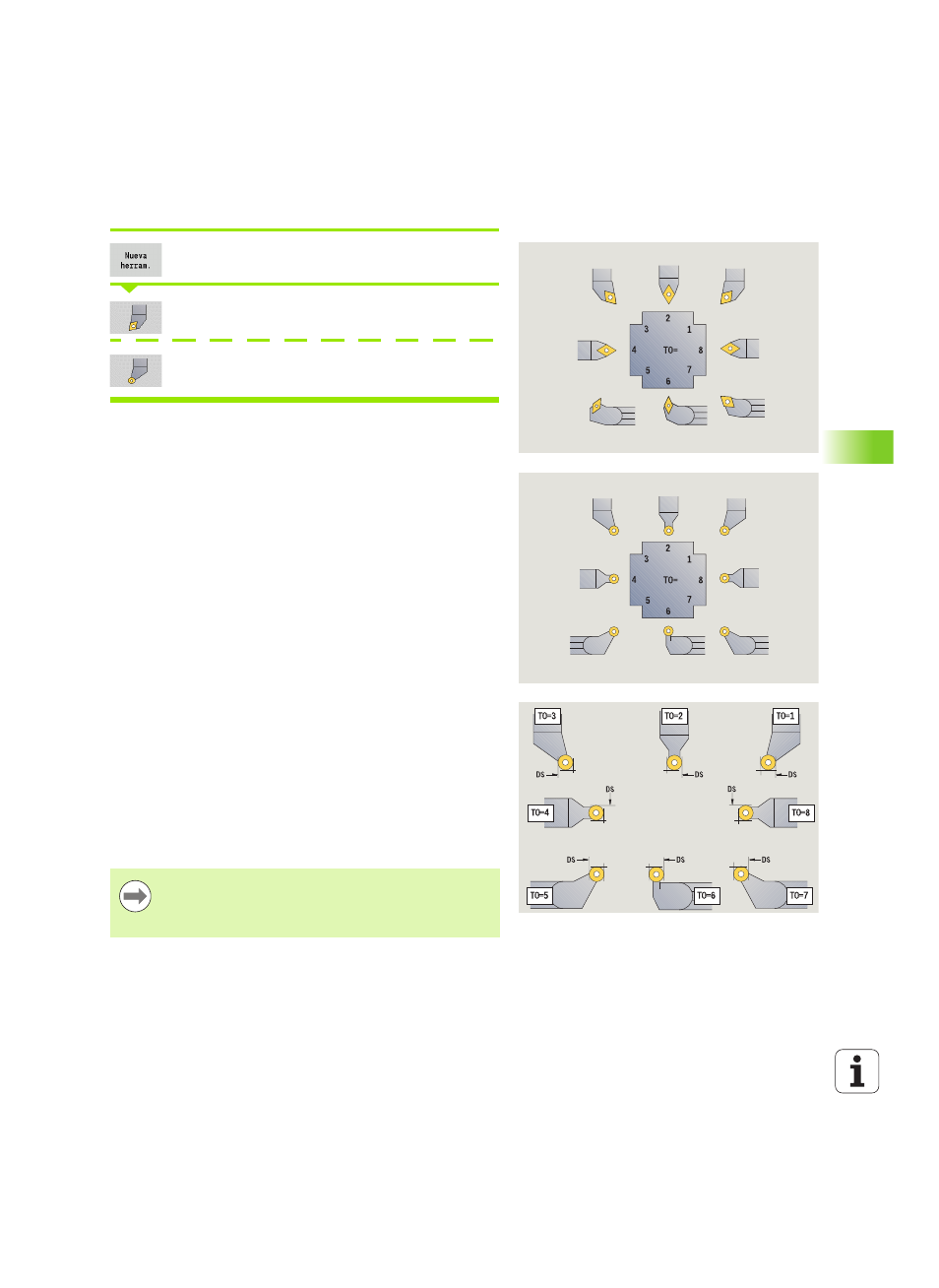

Las orientaciones de herramienta TO=1, 3, 5 y 7 permiten introducir
un ángulo de incidencia EW. Las orientaciones de herramienta TO=2,
4, 6, 8 son válidas para herramientas neutrales. Se denomina
herramientas "neutrales" a aquellas que están situadas exactamente
en la punta. En las herramientas neutrales, una de las cotas de ajuste
se refiere al centro del radio del filo de la cuchilla.
Parámetros especiales para herramientas de desbaste y de
acabado
CO
Posición aplicación corte: La dirección principal de mecanizado
de la herramienta afecta a la orientación del ángulo de ajuste
EW
y del ángulo extremo SW (necesarios para AAG con TURN
PLUS).
 1: 1: preferentemente longi.
 2: 2: preferentemente plano
 3: sólo longitudinal
 4: sólo plano
RS Radio de filo de la herramienta
EW Ángulo de incidencia: Rango: 0° <= EW <= 180°)
SW Ángulo de la punta: Rango: 0° <= SW <= 180°)
SUT Tipo de herramienta (necesario para AAG en TURN PLUS).
otros parámetros de herramienta: véase Página 506.
Parámetros especiales para herramientas fungiformes
RS
Radio de filo de la herramienta
EW Ángulo de incidencia: Rango: 0° <= EW <= 180°)
DS Corrección especial (posición de corrección especial: véase
imagen)
otros parámetros de herramienta: véase Página 506.
Con Corrección de desgaste DX, DZ se compensa el
desgaste de los lados de la cuchilla que limitan con el
punto de referencia. Lacorrección especial DS
compensa el desgaste del tercer lado de la cuchilla.
