420 Programación ICP
5.12 Cont
or
nos de superficie fr
ontal en smar
t.T
u
rn

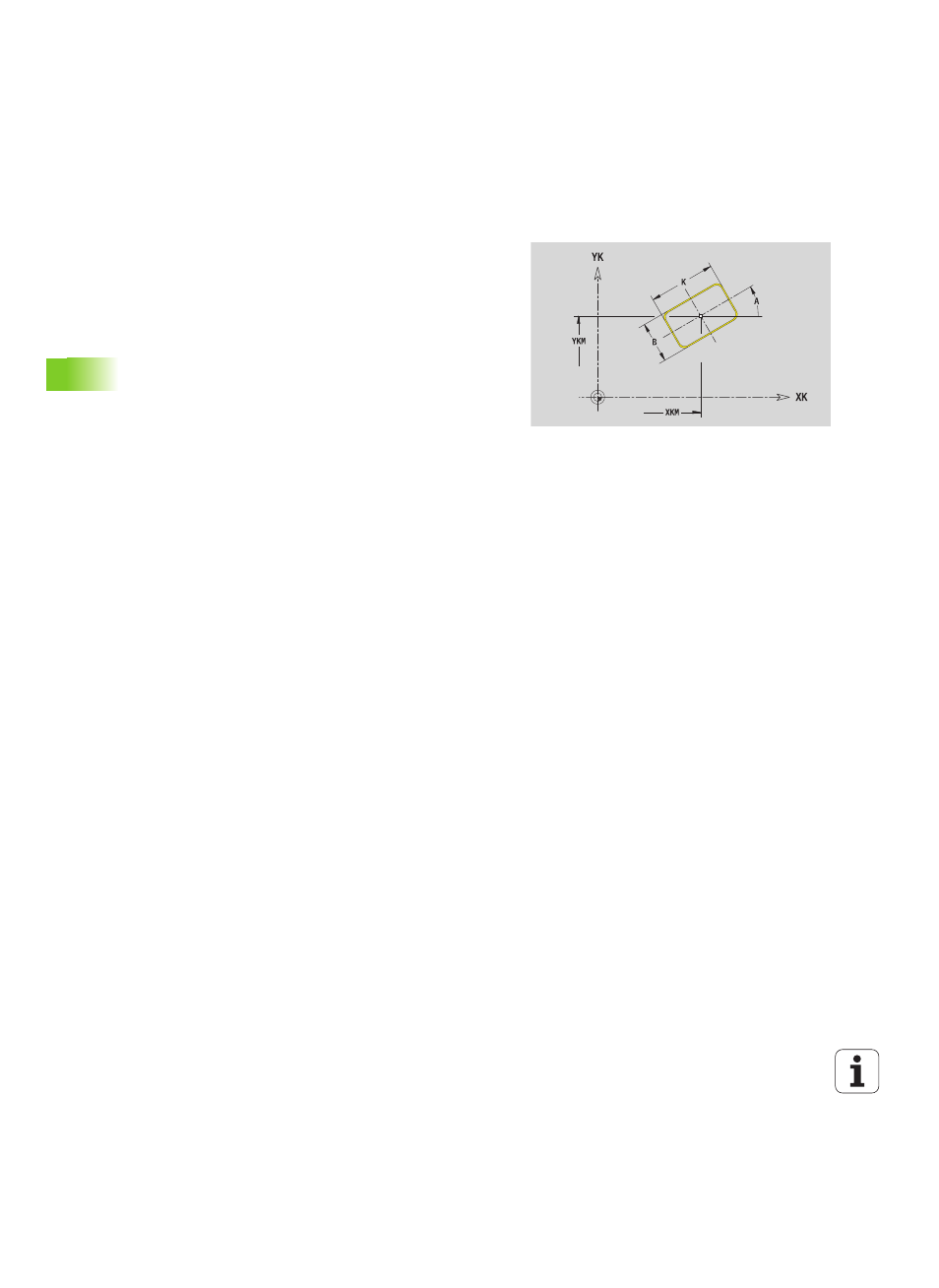

Rectángulo en superficie frontal
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G305 con los parámetros de la figura.
 un G309.
Datos de referencia de superficie frontal
ID
Nombre contorno
PT Profundidad de fresado
ZR Medida de referencia
Parámetro figura
XKM, YKM Centro de figura (coordenadas cartesianas)
A
Ángulo de orientación (Referencia eje XK)
K Longitud
B Anchura
BR Redondeo
