HEIDENHAIN MANUALplus 620 197
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)

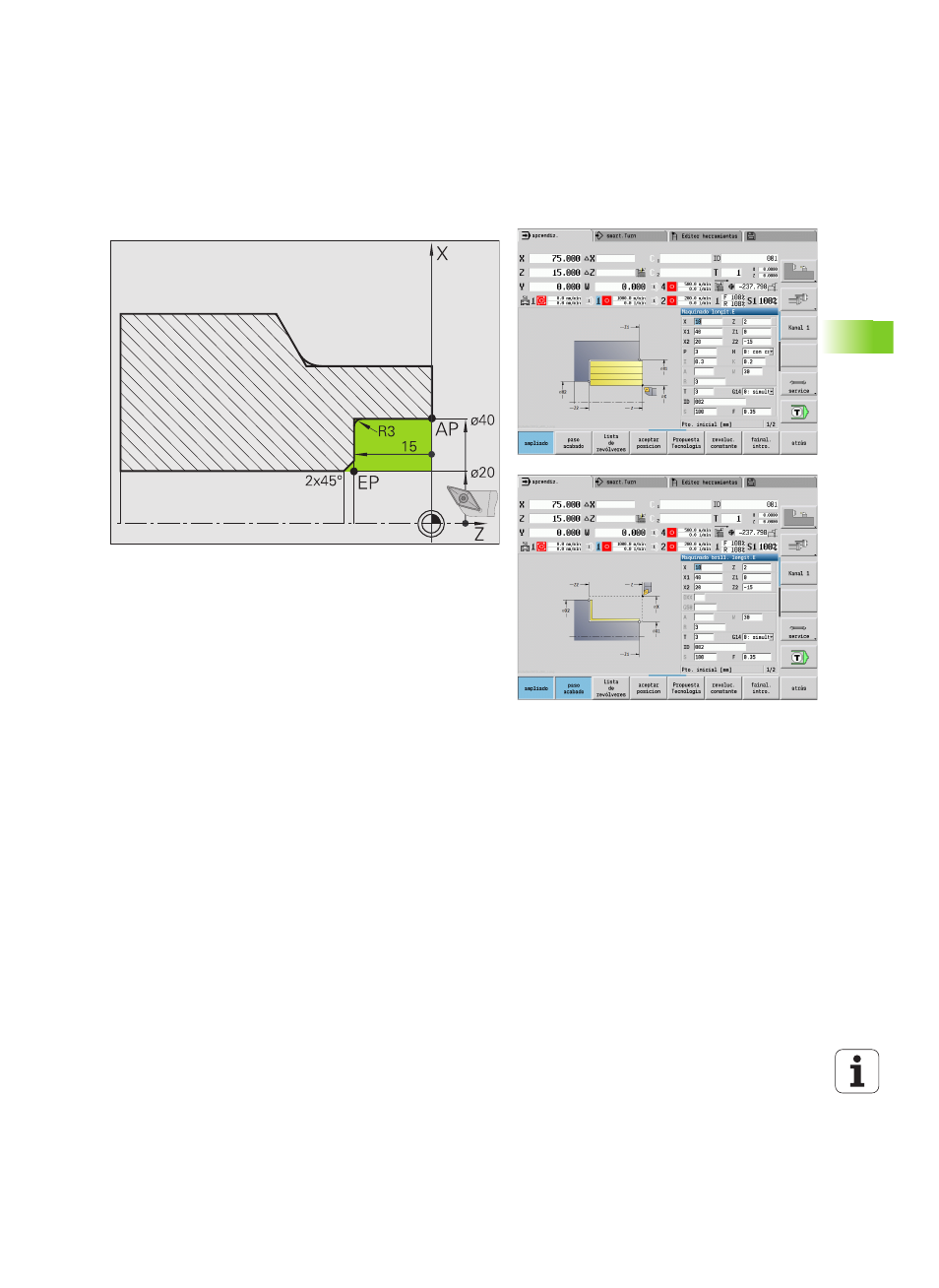

Desbaste y acabado de un contorno interior
La zona marcada desde AP (Punto inicial del contorno) hasta EP (Punto
final del contorno) se desbasta con Arranque de viruta longitudinal
Ampliado
teniendo presentes las sobremedidas. En el paso siguiente,
se realiza el acabado de este segmento de contorno con Arranque de
viruta longitudinal Ampliado
.
El "modo Ampliado" crea tanto el redondeo como el bisel al final del
contorno.
Los parámetros Punto inicial del contorno X1, Z1 y Punto final
del contorno X2, Z2
son determinantes para decidir la dirección de
arranque de viruta y de alimentación, en este caso mecanizado interior
y alimentación "en la dirección –X".
Datos de herramientas
 Herramienta de torneado (para mecanizado interior)
 WO = 7 – Orientación de la herramienta
 A = 93° – Ángulo de incidencia
 B = 55° – Ángulo de la punta
